Instalační návod
20
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
Postup
1 Použijte odpovídající kabel, zapojte elektrický obvod k hlavnímu
jističi podle schématu zapojení a ilustrace uvedené dále.
2 Zemnící vodič (žluto/zelený) připojte k zemnícímu šroubu na
svorkovnici X1M.
3 Kabel upevněte pomocí pásků k upevnění kabelových svazků.
Uvolní se tak případné napětí kabelů.
Poznámka: uvedeny jsou jen příslušné vodiče.
Připojení kabelu termostatu
Připojení kabelu termostatu závisí na aplikaci.
Další informace a možnosti konfigurace činnosti čerpadla ve spojení
s pokojovým termostatem viz také "3.4. Příklady typického použití"
na straně 4 a "8.2. Konfigurace instalace pokojového termostatu" na
straně 23.
Požadavky na termostat
■ Napájení: 230 V AC nebo baterie
■ Napětí na kontaktech: 230 V.
Postup
1 Kabel termostatu připojte k odpovídajícím svorkám podle
schématu zapojení a způsobem popsaným v instalačním návodu
soupravy pokojového termostatu.
2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.
Uvolní se tak případné napětí kabelů.
3 Přepínače DIP SS2-3 karty nastavte do polohy ON. Podrobnější
informace viz "8.2. Konfigurace instalace pokojového termostatu"
na straně 23.
Zapojení kontaktů pro první a druhou nastavenou hodnotu
Zapojení kontaktů pro nastavenou hodnotu má význam pouze
v případě aktivace kontaktu pro dvojitou nastavenou hodnotu.
Viz také "3.4. Příklady typického použití" na straně 4 a "Regulace se
dvěma nastavenými hodnotami" na straně 32.
Požadavky na kontakty
Kontakt musí být beznapěťového typu dimenzovaný na napětí 230 V
(100 mA).
Postup
1 Kontakt první a druhé nastavené hodnoty připojte k odpovídajícím
svorkám způsobem znázorněným na níže uvedeném obrázku.
2 Kabely upevněte pomocí pásků k upevnění kabelových svazků.
Uvolní se tak případné napětí kabelů.
3 V závislosti na požadovaném provozu čerpadla nastavte DIP
přepínač SS2-3 a provozní parametr [F-00]. Viz "8.3. Konfigurace
provozu čerpadla" na straně 23 a nastavení provozního
parametru [F-00] v oddílu "[F] Nastavení volitelných možností" na
straně 37.
Připojení řídicích kabelů ventilu
Požadavky ventilu
■ Napájení: 230 V AC
■ Maximální provozní proud: 100 mA
Zapojení 2cestného ventilu
1 Použijte odpovídající kabel, připojte řídicí kabel ventilu ke
svorkovnici X2M podle schématu zapojení.
2 Kabel(y) upevněte pomocí pásků k upevnění kabelových
svazků. Uvolní se tak případné napětí kabelů.
Zapojení 3cestného ventilu
1 Použijte odpovídající kabel, připojte řídicí kabel ventilu k příslušným
svorkám podle schématu zapojení.
2 Kabel(y) upevněte pomocí pásků k upevnění kabelových
svazků. Uvolní se tak případné napětí kabelů.
Připojení ohřívače spodní desky
1 Připojte vhodný napájecí kabel k odpovídajícím svorkám
způsobem znázorněným na níže uvedeném schématu.
2 Kabel(y) upevněte pomocí pásků k upevnění kabelových
svazků. Uvolní se tak případné napětí kabelů.
3 Při vedení kabelů směrem ven zajistěte, aby kabely nebránily
montáži krytu vnitřní jednotky.
4 Pro vyhřívač spodní desky vyberte odpovídající nastavení
provozních parametrů. Viz "[F-02]", "[F-03]" a "[F-04]" na straně 38.

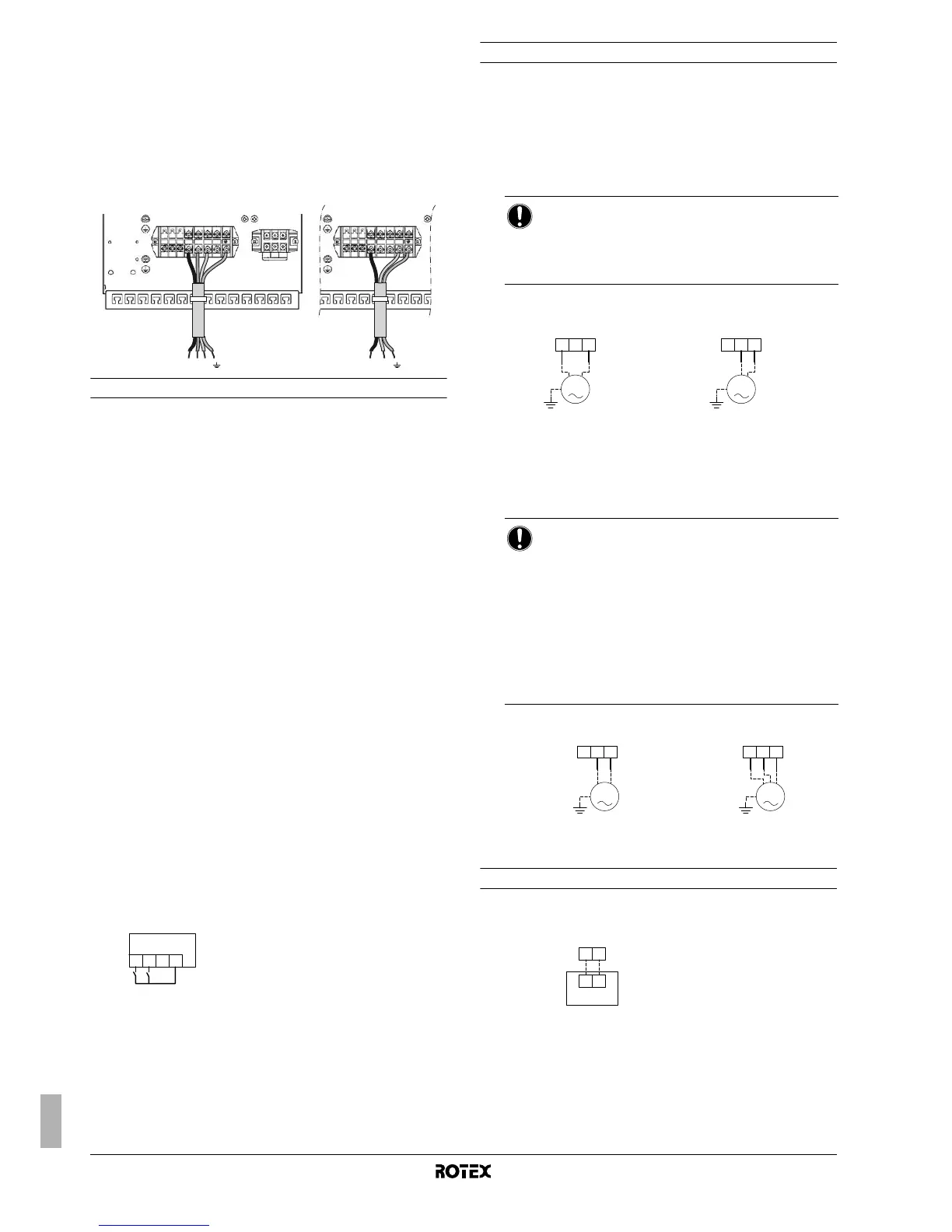

3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1 Kontakt první nastavené hodnoty
SP2 Kontakt druhé nastavené hodnoty
POZNÁMKA
Zapojení je odlišné pro ventil NC (normálně zavřený)
a ventil NO (normálně otevřený). Zajistěte správné
zapojení vodičů ke správným číslům svorek podle
schématu zapojení a ilustrace uvedené dále.
Normálně uzavřený (NC)
2cestný ventil
Normálně otevřený (NO)
2cestný ventil
POZNÁMKA
Připojit lze dva typy 3cestného ventilu. Propojení se
u jednotlivých typů liší:
■ 3cestný ventil typu "2vodičový s pružinou"
3cestný ventil musí být instalován tak, že
v případech, kdy 3cestný ventil je neaktivní, je
vybrán obvod ohřevu místnosti.
■ 3cestný ventil typu "3vodičový SPST"
3cestný ventil musí být instalován tak, že když
jsou svorky 9 a 10 pod napětím, je zvolen obvod
horké užitkové vody.
Ventil "2vodičový s pružinou" Ventil "3vodičový SPST"
vyhřívání spodní desky
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
1
X1Y
X2M
2
15a
15
