RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
Montagehandleiding
44
Lokale instellingen
Lokale instellingen drogen van dekvloer vloerverwarming
■ [F-05] Actienummerselectie
■ [F-06] Verwarmingsinstelpunt van geselecteerd actienummer [F-05]
■ [F-07] Tijd van geselecteerd actienummer [F-05] (stappen van
12 uur)
■ [F-08] Droogprogramma voor dekvloer vloerverwarming
ingeschakeld (1)/uitgeschakeld (0)
■ [F-09] (alleen lezen) Laatste actienummer uitgevoerd.
Wanneer het droogprogramma voor dekvloer vloerverwarming
succesvol wordt uitgevoerd dan heeft [F-09] waarde 21.
Eerste stappen
■ Elke actie wordt uitgevoerd met een geprogrammeerd
verwarmingsinstelpunt voor een geprogrammeerde tijd (stappen
van 12 uur).
■ Er kunnen maximaal 20 verschillende acties worden
geprogrammeerd.
■ Het programma wordt geactiveerd tijdens de testwerking.
■ Wanneer het programma wordt onderbroken door een fout, een
bedrijfuitschakeling of een stroomstoring, dan wordt de U3-
storingscode weergegeven.
Voor het verhelpen van de storingscodes, zie
"11.3. Storingscodes" op pagina 48.
Werkwijze

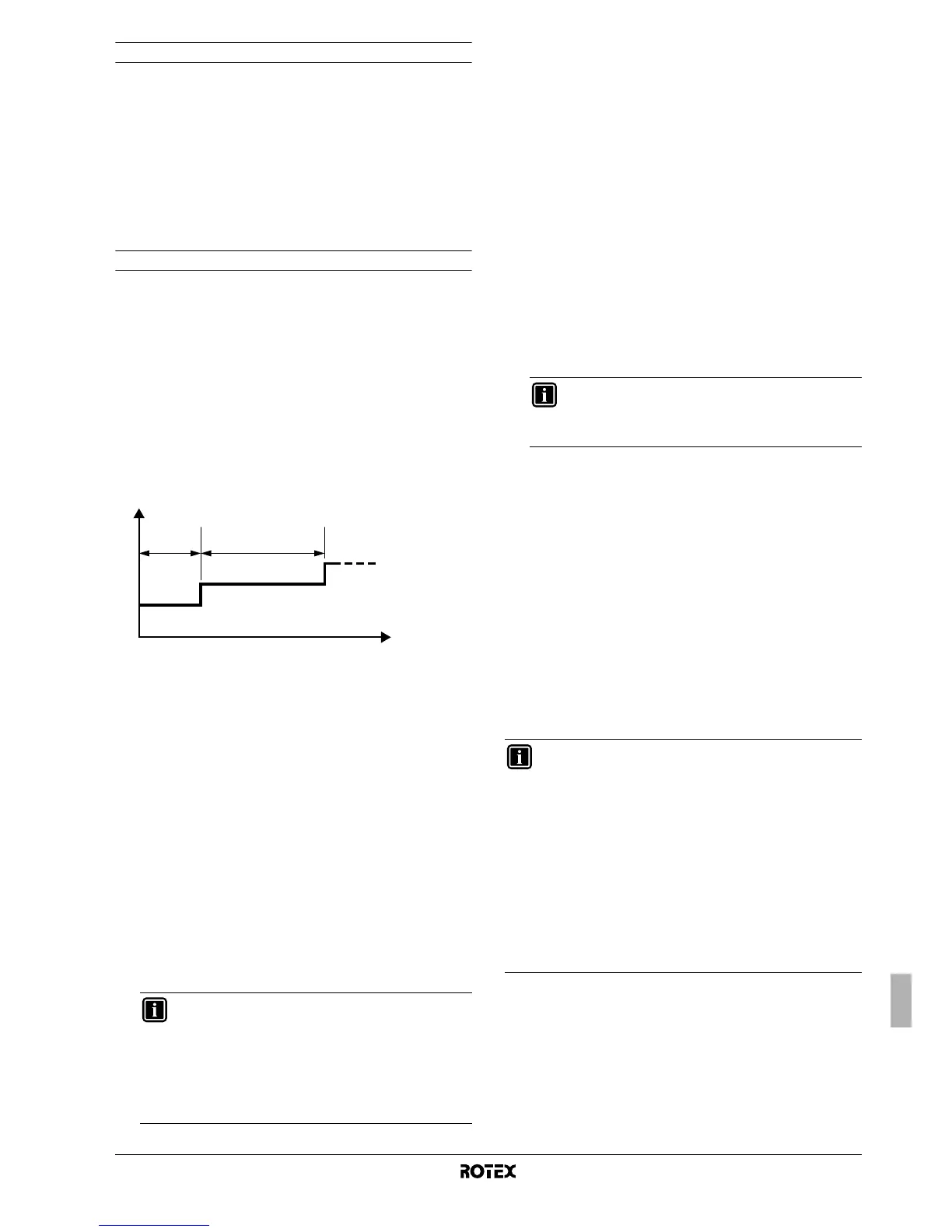

Voorbeeld van programma:
H Verwarmingsinstelpunt
t Tijd
(1) Actienummer 1
(2) Actienummer 2
1 Lokale instellingen invoeren
■ De verschillende acties zijn als volgt geprogrammeerd:
(zie "8.9. Lokale instellingen" op pagina 26 voor info over het
wijzigen van de lokale instellingen)
1 Stel in [F-05] (actienummer) de actie in die moet worden
geprogrammeerd, voorbeeld 1.
Sla de nieuwe waarde op door op de pr-knop te drukken.
2 Stel in [F-06] (verwarmingsinstelpunt van geselecteerd
actienummer [F-05]), voorbeeld 25°C.
Sla de nieuwe waarde op door op de pr-knop te drukken.
3 Stel in [F-07] (tijd van geselecteerd actienummer [F-05]),
voorbeeld 24 uur.
Sla de nieuwe waarde op door op de pr-knop te drukken.
4 Herhaal stappen 1 tot en met 3 om alle acties te
programmeren.
■ Raadpleeg de verschillende acties om te bevestigen of de
instelwaarden goed zijn:
(Zie "8.9. Lokale instellingen" op pagina 26 voor info over het
wijzigen van de lokale instellingen)
1 Stel in [F-05] (actienummer) de actie in die moet worden
geraadpleegd, voorbeeld 1.
Sla de nieuwe waarde op door op de pr-knop te drukken.
2 Raadpleeg [F-06] (verwarmingsinstelpunt van geselecteerd
nummer [F-05]).
3 Raadpleeg [F-07] (tijd van geselecteerd nummer [F-05]),
voorbeeld 24 uur.
4 Herhaal stappen 1 tot en met 3 om alle acties te raadplegen.
■ Schakel het droogprogramma voor dekvloer vloerverwarming
als volgt in:
1 Stel in [F-08] (droogprogramma voor dekvloer vloerverwarming
ingeschakeld/uitgeschakeld) in op 1 (ingeschakeld).
2 Wanneer u klaar bent, drukt u op de z-knop om de LOKALE
INSTELSTAND te verlaten.
2 Activeren
1 Druk 4 keer op de z-knop zodat het t-symbool op het
display verschijnt.
2 Druk op de y-knop om het droogprogramma voor dekvloer
vloerverwarming te starten.
3 Het droogprogramma voor vloerverwarming start en toont de
actie en de temperatuurinstelling van actienummer 1. Het
symbool e wordt ook weergegeven.
3 Tijdens de werking
Het vloerverwarmingsdroogprogramma voert automatisch alle
geprogrammeerde acties uit.
4 Einde
1 Wanneer alle acties zijn uitgevoerd, wordt het programma
automatisch gestopt door de unit uit te schakelen. Het
t-symbool verdwijnt vervolgens.
2 Wanneer het droogprogramma voor vloerverwarming
succesvol is voltooid dan heeft [F-09] waarde 21.
INFORMATIE
■ De niet ingestelde acties worden niet
geprogrammeerd want deze acties hebben tijd
[F-07] is gelijk aan 0 uur als standaard.
■ Dus in plaats van dat er te veel acties worden
geprogrammeerd en de hoeveelheid moet worden
verminderd, stel de tijd [F-07] in op 0 uur van de
acties die niet uitgevoerd hoeven te worden.
[F-07]=24 h
[F-07]=48 h
[F-06]=25°C [F-06]=35°C
(1)(2)
(1)
(2)
t
H
INFORMATIE
De activering van het droogprogramma voor dekvloer
vloerverwarming is hetzelfde als het starten van de
testwerking.
INFORMATIE
■ Wanneer het programma wordt onderbroken door een
fout, een bedrijfuitschakeling of een stroomstoring,
dan wordt de U3-storingscode weergegeven.
Voor het verhelpen van de storingscodes, zie
"11.3. Storingscodes" op pagina 48.
In dit geval bevat [F-09] (laatst uitgevoerde
actienummer) de laatste actie die is uitgevoerd.
■ [F-08] Het "Droogprogramma voor dekvloer
vloerverwarming ingeschakeld (1)/uitgeschakeld (0)"
is altijd ingesteld op 0 (uitgeschakeld) als er eenmaal
een programma is gestart. Dit houdt in dat wanneer
een tweede keer het droogprogramma voor dekvloer
vloerverwarming moet worden opgestart, dat [F-08]
opnieuw moet worden ingesteld.
