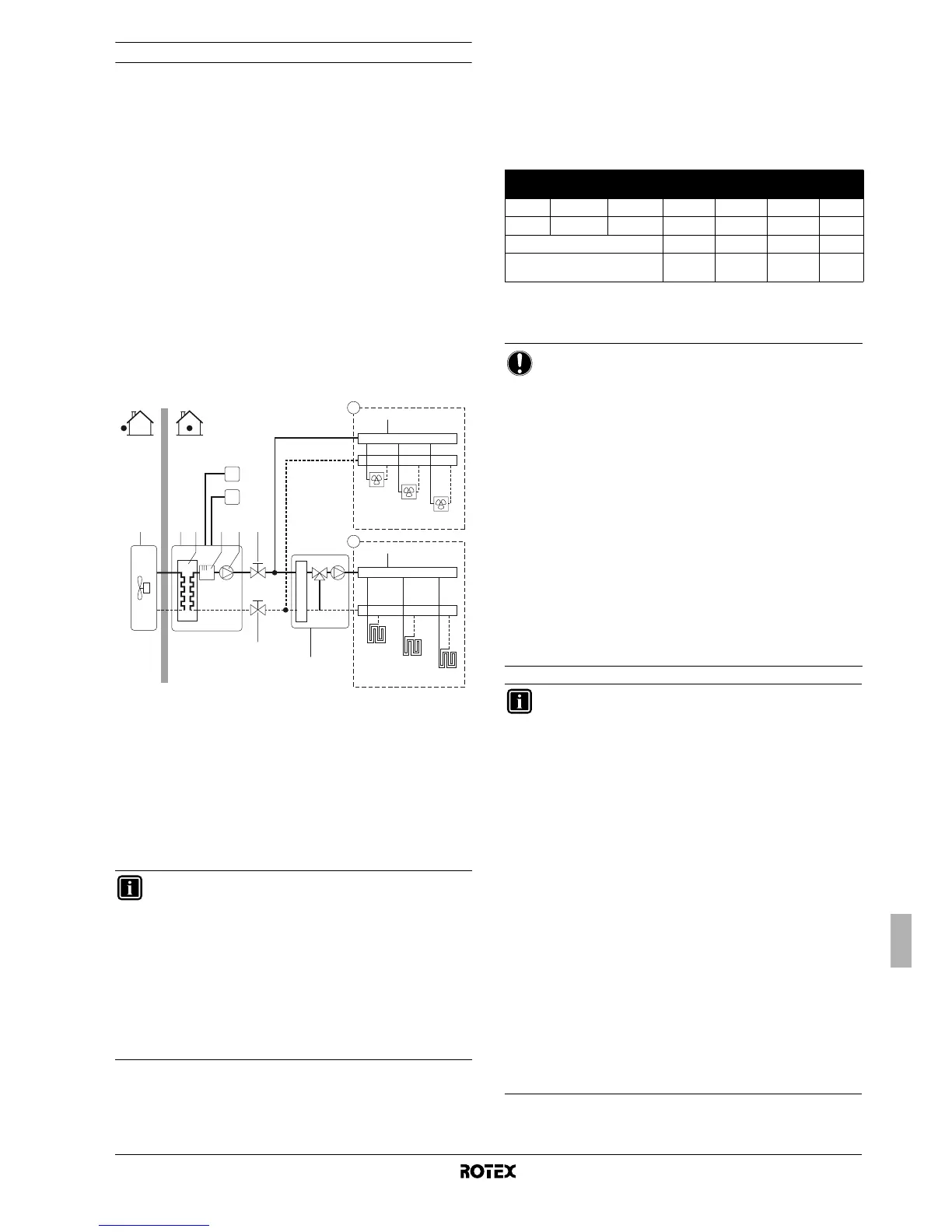

RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
Manuel d'installation
9
Application 6
Chauffage d'un volume avec thermostat d'ambiance via les boucles
de chauffage au sol et les ventilo-convecteurs. Les boucles de
chauffage au sol et les ventilo-convecteurs exigent des températures
d'eau différentes.
Les boucles de chauffage au sol nécessitent une température d'eau
inférieure en mode de chauffage par rapport aux ventilo-convecteurs.
Pour réaliser ces deux points de consigne, un mélangeur est utilisé
pour adapter la température d'eau aux exigences des boucles de
chauffage au sol. Les ventilo-convecteurs sont directement
connectés au circuit d'eau de l'unité intérieure et aux boucles de
chauffage au sol après le mélangeur. Le contrôle de ce mélangeur
n'est pas assuré par l'unité intérieure.
Le fonctionnement et la configuration du circuit d'eau sur place
incombent à l'installateur.
Rotex propose uniquement une fonction de commande de point de
consigne double. Grâce à cette fonction, deux points de consigne
peuvent être générés. En fonction de la température d'eau requise
(des boucles de chauffage au sol et/ou ventilo-convecteurs sont
nécessaires), le premier ou le deuxième point de consigne peut être
activé.
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Collecteur zone B (non fourni)
8 Collecteur zone A (non fourni)
9 Mélangeur (non fourni)
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T1 Thermostat d'ambiance pour la zone A (option)
T2 Thermostat d'ambiance pour la zone B (option)
Fonctionnement de la pompe et chauffage de volume
Lorsque le thermostat d'ambiance pour la boucle de chauffage au sol
(T1) et les ventilo-convecteurs (T2) sont connectés à l'unité
intérieure, la pompe (5) fonctionnera lorsqu'il y a une demande de
chauffage de T1 et/ou T2. L'unité extérieure commencera
à fonctionner pour atteindre la température d'eau de départ cible. La
température d'eau de départ cible dépend du thermostat d'ambiance
qui réclame le chauffage.
Lorsque la température ambiante des deux zones est supérieure au
point de consigne du thermostat, l'unité extérieure et la pompe
cesseront de fonctionner.
INFORMATIONS
L'avantage de la commande de point de consigne
double réside dans le fait que la pompe à chaleur va/
peut fonctionner à la température d'eau de sortie
requise la plus basse lorsque seul le chauffage par le
sol est requis. Des températures d'eau de sortie
supérieures sont uniquement requises au cas où les
ventilo-convecteurs fonctionnent.
Cela entraîne de meilleures performances de la
pompe à chaleur.
L'équilibre hydraulique est très important (hydrobox –
mélangeur – FCU1...3).
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
9
7
8
B
A
645321
6
Point de
consigne
Réglage
sur place
Statut du thermostat
Zone A Premier UI
MARCHE ARRÊT MARCHE ARRÊT
Zone B Deuxième [7-03]
ARRÊT MARCHE MARCHE ARRÊT
Température d'eau résultante UI [7-03] [7-03]
Fonctionnement de pompe pour
résultat
MARCHE MARCHE MARCHE ARRÊT
REMARQUE
Veillez à raccorder les fils de thermostat aux bornes
correctes (reportez-vous à la section "5. Aperçu de
l'unité intérieure" à la page 10).
Veillez à configurer les réglages sur place [7-02],
[7-03] et [7-04] correctement. Reportez-vous à la
section "Contrôle de point de consigne double" à la
page 34.
Veillez à configurer le microcommutateur SS2-3 sur la
carte de circuits imprimés du coffret électrique
RKHBH correctement. Reportez-vous à la section
"8.2. Configuration de l'installation du thermostat
d'ambiance" à la page 24.
Il incombe à l'installateur de s'assurer qu'aucune
situation indésirable puisse se produire (par ex.
températures d'eau trop élevées vers les boucles de
chauffage au sol, etc.).
À noter que la température d'eau réelle à travers les
boucles de chauffage au sol dépend du contrôle et du
réglage du mélangeur.
INFORMATIONS
Les entrées de demande de chauffage peuvent être
mises en œuvre de deux manières différentes (choix
de l'installateur).
- Signal thermo MARCHE/ARRÊT du thermostat
d'ambiance
- Signal de statut (actif/inactif) du mélangeur
Rotex ne propose aucun type de mélangeur. Le
contrôle de point de consigne double donne la
possibilité d'utiliser deux points de consigne.
Lorsque la demande de chauffage ne concerne que la
zone A, la zone B sera alimentée en eau à une
température égale au premier point de consigne.
Cela peut entraîner un chauffage indésirable du
volume de la zone B.
Lorsque la demande de chauffage ne concerne que la
zone B, le mélangeur sera alimenté en eau à une
température égale au deuxième point de consigne.
En fonction du contrôle du mélangeur, la boucle de
chauffage au sol peut toujours recevoir l'eau à une
température égale au point de consigne du
mélangeur.
Sur ce type d'application, la sélection du chauffage/
refroidissement doit se faire sur l'interface utilisateur.
Reportez-vous à la section "Contrôle de point de
consigne double" à la page 34 pour plus de détails.
