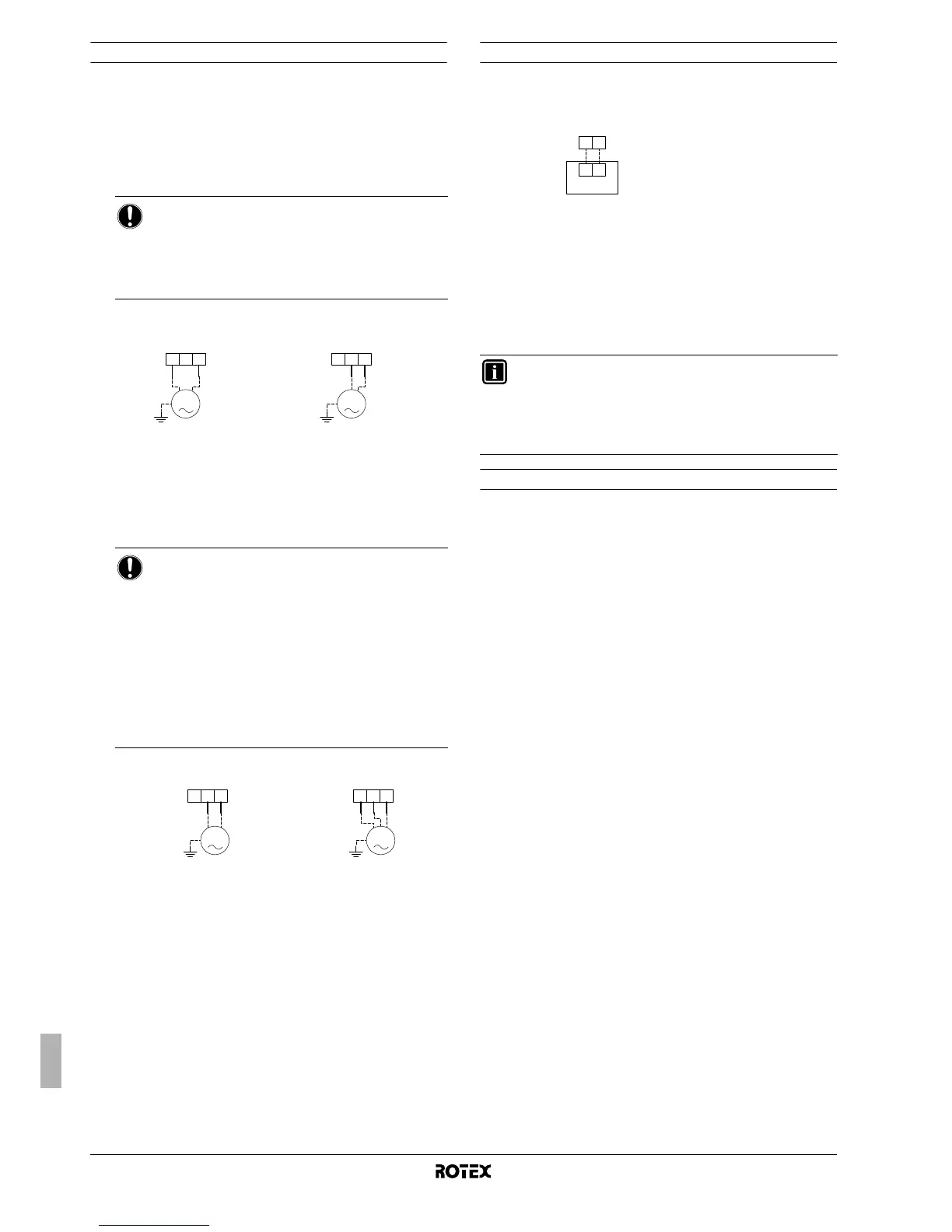

Manual de instalare
21
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010
Conexiunea cablurilor de control ale ventilelor
Cerinţele ventilelor
■ Reţeaua electrică: 230 V c.a.
■ Curent maxim de regim: 100 mA
Cablarea ventilului cu 2 căi
1 Utilizând cablul adecvat, conectaţi cablul de control al ventilului
la borna X2M aşa cum este prezentat în schema de conexiuni.
2 Fixaţi cablul (cablurile) pe soclurile de fixare pentru a evita
tensionarea.
Cablarea ventilului cu 3 căi
1 Utilizând cablul corespunzător, conectaţi cablul de control al
ventilului la bornele corespunzătoare aşa cum este prezentat în
schema de conexiuni.
2 Fixaţi cablul (cablurile) pe soclurile de fixare pentru a evita
tensionarea.
Conectarea încălzitorului plăcii de fund
1 Utilizând cablul corespunzător, conectaţi cablul de alimentare la
bornele corespunzătoare aşa cum este prezentat în schema de
conexiuni de mai jos.
2 Fixaţi cablul (cablurile) pe soclurile de fixare pentru a evita
tensionarea.
3 Când se conduc afară cablurile, aveţi grijă ca acestea să nu
împiedice montarea capacului unităţii interioare.
4 Selectaţi valorile corespunzătoare ale reglajului local pentru
încălzitorul plăcii de fund. Vezi "[F-02]", "[F-03]" şi "[F-04]" la
pagina 39.
Conexiunea la o reţea de alimentare cu tarife diferenţiate
Companiile furnizoare de electricitate din toată lumea se străduiesc
să asigure servicii electrice fiabile la preţuri competitive şi sunt
adesea autorizate să factureze clienţilor tarife diferenţiate. De
exemplu tarife la numărul de ore de utilizare, tarife sezoniere,
Wärmepumpentarif în Germania şi Austria, ...
Acest echipament permite conectarea la astfel de sisteme de
alimentare cu tarife diferenţiate.
Consultaţi compania furnizoare de electricitate de la locul instalării
acestui echipament pentru a afla dacă este recomandabilă
conectarea echipamentului la unul din sistemele de alimentare cu
tarife diferenţiate disponibile, dacă există.
Când echipamentul este conectat la o astfel de reţea de alimentare
cu tarife diferenţiate, compania furnizoare de electricitate are
posibilitatea:
■ să întrerupă alimentarea cu curent a echipamentului pentru
anumite perioade de timp;
■ să pretindă ca echipamentul să consume doar o cantitate
limitată de electricitate în timpul unor anumite perioade de timp.
Unitatea interioară este concepută să recepţioneze un semnal de
intrare prin care unitatea este comutată în mod de oprire forţată. La
acel moment, compresorul unităţii exterioare nu va funcţiona.
NOTIFICARE
Cablajul este diferit pentru un ventil NC (normal
închis) şi un ventil NO (normal deschis). Aveţi grijă să
faceţi conexiunile la bornele cu numerele corecte aşa
cum este detaliat în schema de conexiuni şi în
ilustraţiile de mai jos.
Ventil cu 2 căi normal
închis (NC)
Ventil cu 2 căi normal
deschis (NO)
NOTIFICARE
Pot fi racordate două tipuri de ventile cu 3 căi.
Cablajul este diferit pentru fiecare tip:
■ Ventil cu 3 căi tip "revenire cu arc 2 fire"
Ventilul cu 3 căi trebuie instalat astfel încât atunci
când ventilul cu 3 căi este inactiv (nu este
activat), este selectat circuitul de încălzire
a spaţiului.
■ Ventil cu 3 căi tip "SPST 3 fire"
Ventilul cu 3 căi trebuie instalat astfel încât atunci
când bornele 9 şi 10 sunt puse sub tensiune,
este selectat circuitul de încălzire menajeră.
Ventil "revenire cu arc 2 fire" Ventil "SPST 3 fire"
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
încălzitorul plăcii de fund
INFORMAŢII
Încălzitorul plăcii de fund este aplicabil numai în
combinaţie cu RRLQ_AA/AB/BA sau în cazul setului
EKBPHT opţional. Unitatea exterioară RRLQ_CA
controlează încălzitorul plăcii de fund intern, prin placa cu
circuite integrate a unităţii exterioare.
1
X1Y
X2M
2
15a
15
