RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
Manual de instalación
4
Conexión a una fuente de alimentación de tarifa reducida
Este equipo permite conectarse a sistemas de suministro de
alimentación a tarifa reducida. Seguirá siendo posible mantener el
control total de la unidad incluso en caso de que el suministro de
alimentación eléctrica a tarifa reducida sea del tipo en el que el
suministro es interrumpido. Consulte el capítulo "Conexión a una
fuente de alimentación de tarifa reducida" en la página 21 para
obtener información detallada.
3.2. Ámbito de aplicación de este manual
Este manual NO incluye el procedimiento de selección y el
procedimiento de diseño del sistema de agua. Sólo se incluyen
algunas precauciones, consejos y trucos acerca del diseño del
circuito del agua en un capítulo independiente de este manual.
Una vez se realice la selección y se diseñe el sistema del agua, este
manual describe los procedimientos para manipular, instalar
y conectar las unidades RKHBH/X. Este manual se ha preparado
para garantizar el mantenimiento adecuado de la unidad, y ofrecerá
ayuda si existen problemas.
3.3. Identificación de modelo
Unidad interior
Kit de bandeja de drenaje (opcional)
3.4. Ejemplos de aplicación típica
Los ejemplos de aplicación que se indican a continuación sólo son
válidos con fines ilustrativos.

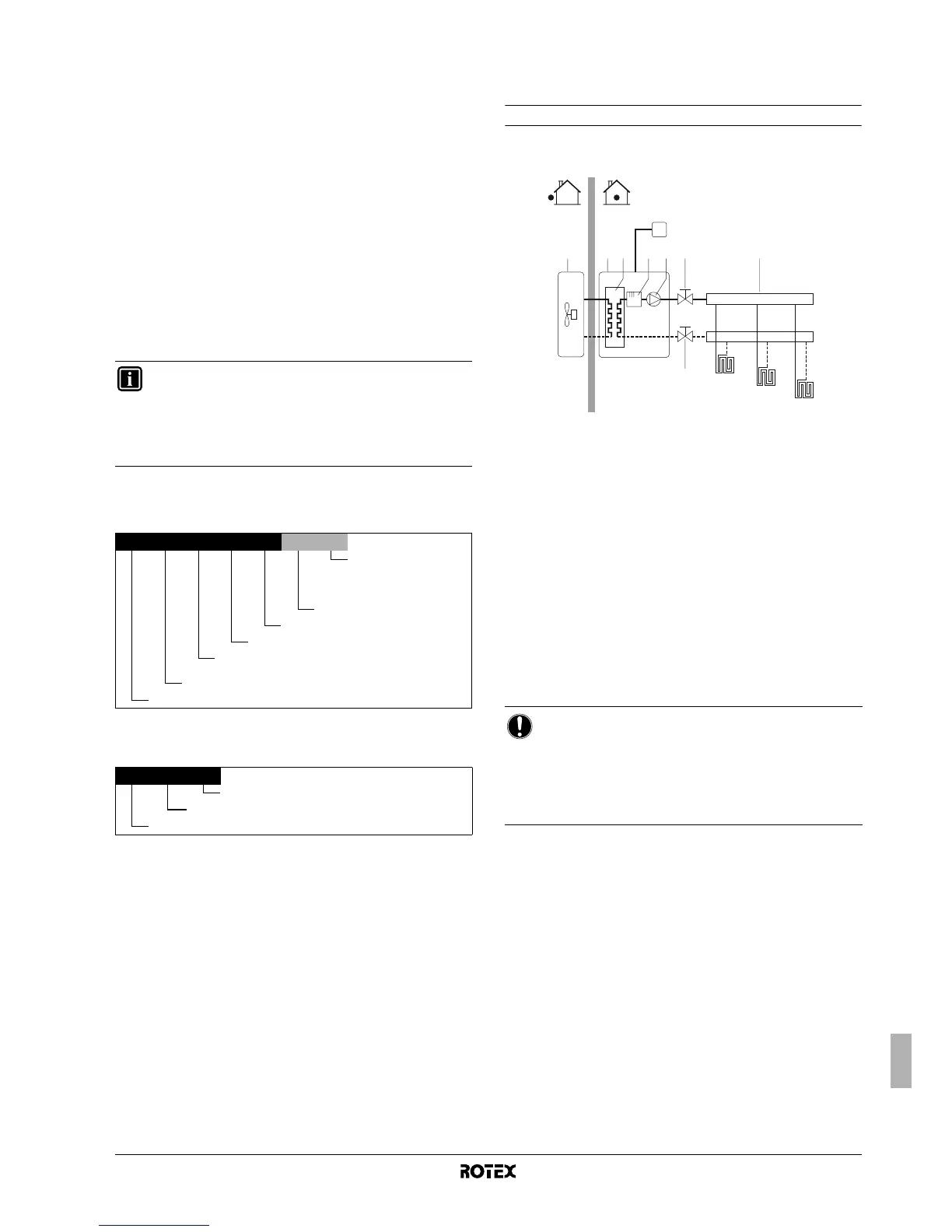

Aplicación 1
Instalación de sólo calefacción con un termostato instalado en la
habitación conectado a la unidad interior.
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Colector (suministro independiente)
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T Termostato de habitación (opcional)
Funcionamiento de la bomba y calefacción de habitaciones
Cuando el termostato de la habitación (T) está conectado a la unidad
interior, la bomba (5) se activará cuando el termostato de la
habitación envíe una petición de calefacción y la unidad exterior se
activará para conseguir la temperatura deseada del agua de salida
conforme al ajuste de la interfaz del usuario.
Cuando la temperatura de la habitación se encuentre por encima del
punto de referencia del termostato, la unidad exterior y la bomba se
apagarán.
INFORMACIÓN
Consulte el manual de instalación de la unidad de exterior
para ver los elementos no descritos en el presente
manual.
La operación de la unidad interior se explica en el manual
de operación de la unidad interior.
RK HB X 016 BB 3 V3
Tensión nominal del
calefactor auxiliar:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacidad del calefactor
Serie
Indicación de la capacidad de calefacción/
(a) Para obtener los valores exactos consulte el apartado "12. Especificaciones
técnicas" en la página 53.
X = calefacción y refrigeración,
H = sólo calefacción
Hydrobox
Kit Rotex
EK HB DP 150
Bandeja de drenaje
Hydrobox
Kit para Europa
AVISO
Asegúrese de conectar los cables del termostato a los
terminales correctos (véase "Conexión del cable del
termostato" en la página 20) y de configurar el interruptor
DIP para que se conmute correctamente (véase
"8.2. Configuración de la instalación del termostato de la
habitación" en la página 24).
FHL1
FHL2
FHL3
T
6745321
6
