Montaj kılavuzu
20
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010

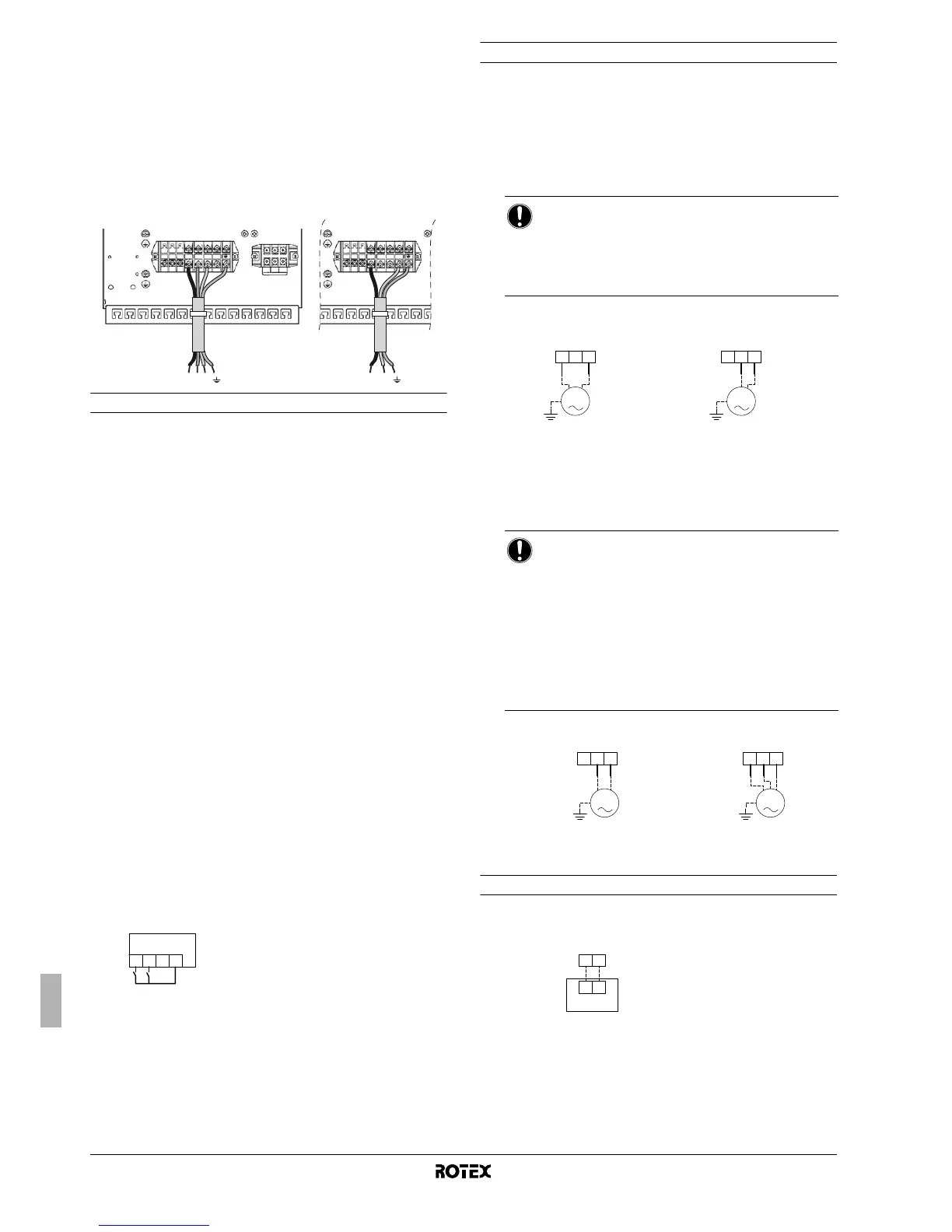

Prosedür
1 Uygun kablo kullanarak, kablo bağlantı şeması ile aşağıdaki
resimde gösterildiği gibi güç devresini ana devre kesiciye
bağlayın.
2 Toprak iletkenini (sarı/yeşil) X1M terminali üzerindeki
topraklama vidasına bağlayın.
3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
Not: yalnız ilgili saha kabloları gösterilmiştir.
Termostat kablosunun bağlanması
Termostat kablosunun bağlantı şekli uygulamaya göre değişir.
Oda termostatı ile bir arada pompa işletimi üzerine daha fazla bilgi ve
konfigürasyon seçenekleri için ayrıca bkz. "3.4. Tipik uygulama
örnekleri", sayfa 4 ve "8.2. Oda termostatı montaj konfigürasyonu",
sayfa 23.
Termostat gereksinimleri
■ Güç beslemesi: 230 V AC veya pille çalışan
■ Kontak gerilimi: 230 V.
Prosedür
1 Termostat kablosunu, oda termostat kitinin kablo bağlantı şeması
ile montaj kılavuzunda gösterildiği gibi uygun terminallere bağlayın.
2 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
3 PCB üzerindeki SS2-3 DIP anahtarını ON konuma getirin. Daha
fazla bilgi için bkz. "8.2. Oda termostatı montaj konfigürasyonu",
sayfa 23.
Birinci ayar noktası ve ikinci ayar noktası kontaklarının
bağlantısı
Ayar noktası kontağının bağlantısı, yalnız ikili ayar noktası kontağı
etkin hale getirildiği durumda geçerlidir.
Aynı zamanda bkz. "3.4. Tipik uygulama örnekleri", sayfa 4 ve "İkili
ayar noktası kontrolü", sayfa 32.
Kontak gereksinimleri
Kontak 230 V (100 mA) sağlayan gerilimsiz bir kontak olmalıdır.
Prosedür
1 Birinci ayar noktasının ve ikinci ayar noktasının kontağını
aşağıdaki şekilde gösterildiği gibi uygun terminallere bağlayın.
2 Gerginliğin alınmasını sağlamak için kabloları kablo bağları ile
kablo bağı tespitlerine sabitleyin.
3 Gerekli pompa işletimine bağlı olarak SS2-3 DIP anahtarını ve
[F-00] saha ayarını ayarlayın. Bkz. "[F] Opsiyon kurulumu",
sayfa 37'deki [F-00] saha ayarı ve "8.3. Pompa işletim
konfigürasyonu", sayfa 23.
Vana kontrol kablolarının bağlanması
Vana gereksinimleri
■ Güç beslemesi: 230 V AC
■ Maksimum çalışma akımı: 100 mA
2 yollu vananın kablo bağlantıları
1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi vana kontrol kablosunu X2M terminaline bağlayın.
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
3 yollu vananın kablo bağlantıları
1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği
gibi vana kontrol kablosunu uygun terminallere bağlayın.
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
Alt plaka ısıtıcının bağlanması
1 Uygun kablo kullanarak, aşağıdaki kablo bağlantı şemasında
gösterildiği gibi güç besleme kablosunu uygun terminallere bağlayın.
2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo
bağları ile kablo bağı tespitlerine sabitleyin.
3 Kabloları dışarıya yönlendirirken, bunların iç ünite kılıfının
takılmasına mani olmamasına dikkat edin.
4 Alt plaka ısıtıcı için uygun saha ayarı değerlerini seçin.
Bkz. "[F-02]", "[F-03]" ve "[F-04]", sayfa 37.
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1 Birinci ayar noktası kontağı
SP2 İkinci ayar noktası kontağı
BİLDİRİM
Kablo bağlantıları, NC (normalde kapalı) ve NO
(normalde açık) vana için farklıdır. Kablo bağlantı
şemasındaki ayrıntılara ve aşağıdaki resimlere uygun
olarak doğru terminal numaralarına bağladığınızdan
emin olun.
Normalde kapalı (NC)
2 yollu vana
Normalde açık (NO)
2 yollu vana
BİLDİRİM
İki farklı tipte 3 yollu vana bağlanabilir. Bağlantı her tip
için farklıdır:
■ "Yay dönüşlü 2 telli" tipte 3 yollu vana
3 yollu vana, 3 yollu vana boşta (devre dışı
konumda) olduğunda, hacim ısıtma devresi
seçilecek şekilde monte edilmelidir.
■ "SPST 3 telli" tipte 3 yollu vana
3 yollu vana, terminal bağlantı noktaları 9 ve 10
elektrikli olduğunda kullanım sıcak suyu ısıtma
devresi seçilecek şekilde takılmalıdır.
"Yay dönüşlü 2 telli" vana "SPST 3 telli" vana
alt plaka ısıtıcı
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
1
X1Y
X2M
2
15a
15
