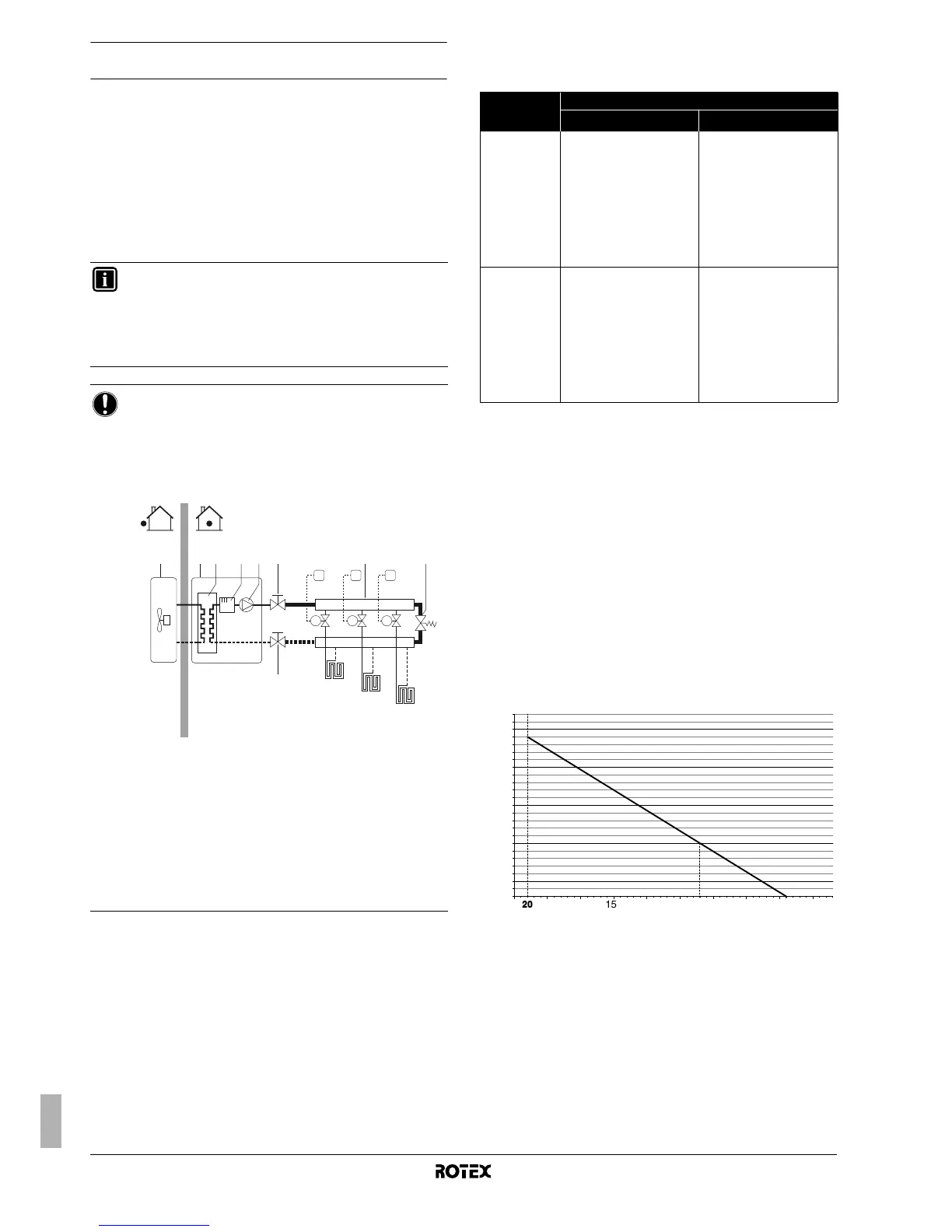

Manual de instalação
16
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
10 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão
e verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo
o volume interno de água da unidade de interior, é de pelo
menos 20 l. Consulte "12. Especificações técnicas" na
página 52 para saber qual o volume interno de água da unidade
de interior.
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
3 Utilizando a tabela e instruções seguintes, determine se
o volume total de água da instalação é inferior ao máximo
permitido.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo
o circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito
é inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
de interior é demasiado pequeno para a instalação.
Exemplo 1
A unidade de interior é instalada 5 m abaixo do ponto mais elevado
do circuito de água. O volume total de água no circuito é de 100 l.
Neste exemplo, não é necessário tomar qualquer acção nem
efectuar nenhum ajuste.
INFORMAÇÕES
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
AVISO
Quando a circulação em cada circuito de aquecimento
ambiente é controlada por válvulas controladas
à distância, é importante que este volume mínimo de água
seja assegurado, mesmo com todas as válvulas fechadas.
Exemplo
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Colector (fornecimento local)
8 Válvula de derivação (fornecimento local)
FHL1...3 Circuito de aquecimento do piso
T1...3 Termóstato de ambiente individual (opcional)
M1...3 Válvula motorizada individual de controlo do
circuito de aquecimento do piso
(fornecimento local)
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
8
645321
6
7
Diferença entre
alturas de
instalação
(a)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto mais
elevado do circuito de água e a unidade de interior. Se a unidade se encontra
no ponto mais elevado da instalação, considera-se que a altura de instalação
é de 0 m.
Volume de água
≤280 l >280 l
≤7 m
Não é necessário ajustar
a pré-pressão.
Acções a tomar:
• a pré-pressão tem de
ser diminuída; o cálculo
é indicado em "Cálculo da
pré-pressão do
reservatório de expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico
que se segue)
>7 m
Acções a tomar:
• a pré-pressão tem de
ser aumentada; o cálculo
é indicado em "Cálculo da
pré-pressão do
reservatório de expansão"
• verifique se o volume
de água é inferior ao
valor máximo permitido
(consulte o gráfico que
se segue)
O reservatório de expansão
da unidade é demasiado
pequeno para a instalação.
pre-pressure = pré-pressão
maximum water volume = volume máximo de água
0.3
0.5
1
1.5
2
2.5
100
500
2
0
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
