RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
Instalační návod
3
3. Úvod
3.1. Obecné informace
Děkujeme vám za vás nákup této vnitřní jednotky.
Tato jednotka je vnitřní součástí tepelného čerpadla RRLQ typu
vzduch-voda. Tato jednotka je navržena pro nástěnnou vnitřní
instalaci. Viz "6.1. Volba místa instalace" na straně 12. Jednotku lze
kombinovat s jednotkami ventilátorů Rotex, podlahovým vytápěním,
nízkoteplotními radiátory a zařízeními Rotex na ohřev užitkové vody.
Jednotky k topení/chlazení a jednotky jen k topení
Řada vnitřních jednotek se skládá ze dvou hlavních verzí: a verze
(RKHBX) pro topení/chlazení a verze (RKHBH) pouze pro topení.
Obě verze se dodávají s integrovaným záložním topením na zvýšení
topného výkonu při nízkých venkovních teplotách. Záložní topidlo
slouží také jako záložní jednotka v případě poruchy venkovní
jednotky systému. Modely se záložním topením jsou dodávány
s topným výkonem 3, 6 a 9 kW a – v závislosti na topném výkonu –
se dvěma různými specifikacemi napájení.

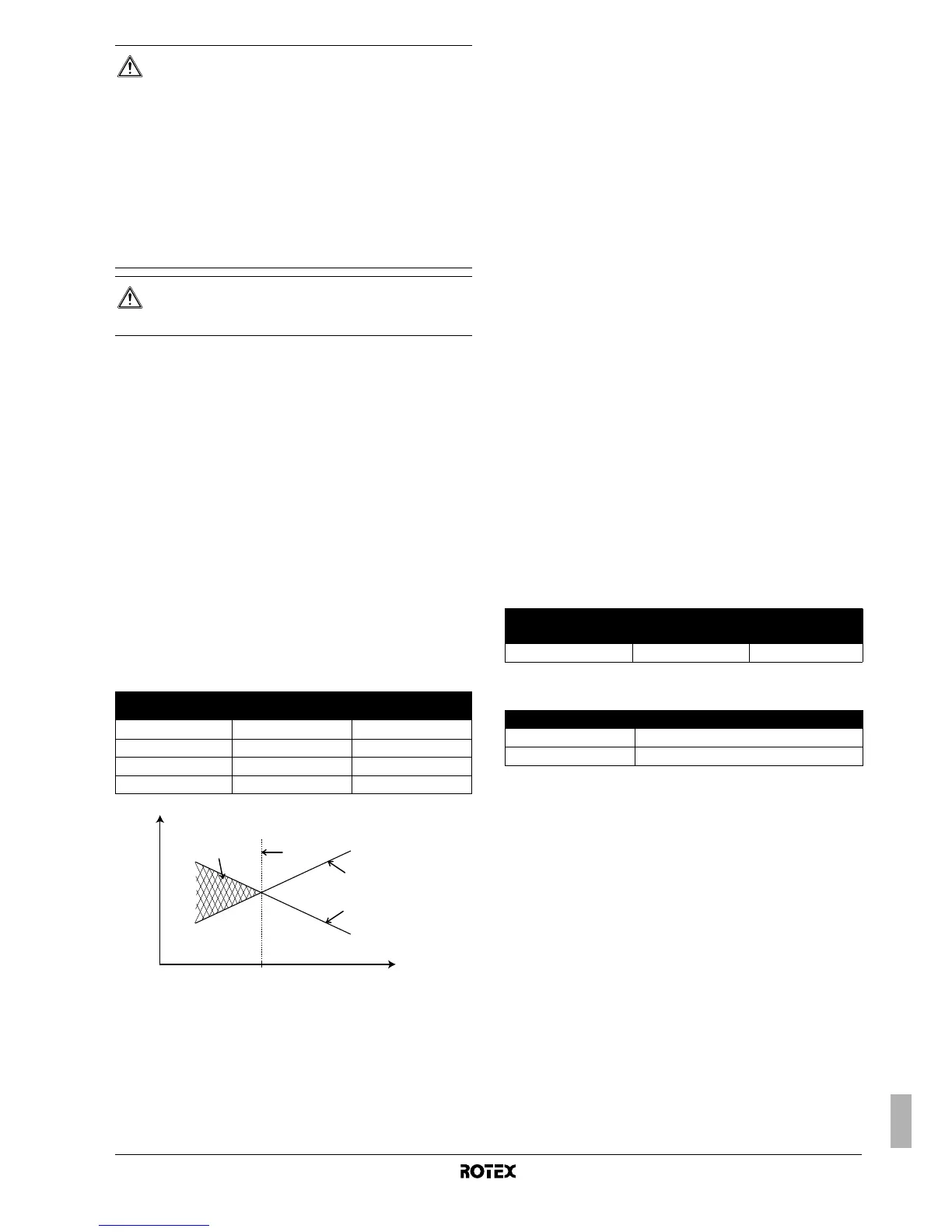

1 Výkon tepelného čerpadla
2 Požadovaný topný výkon (závisí na místě instalace)
3 Přídavný topný výkon poskytovaný záložním topením
4 Vyvážená teplota (může být nastavena prostřednictvím
uživatelského rozhraní, viz "8.9. Provozní parametry" na
straně 25)
T
A
Teplota prostředí (venkovní teplota)
P
H
Topný výkon
Nádrž horké užitkové vody (volitelné příslušenství)
K vnitřní jednotce lze připojit volitelnou nádrž na horkou užitkovou
vodu. Nádrž horké užitkové vody je dostupná ve 2 typech:
■ nádrž se zabudovaným elektrickým přídavným topením
(RKHW*) pouze v 1 velikosti: 300 litrů,
■ nádrž bez zabudovaného přídavného topení (RKHTS) ve
2 různých velikostech: 200 a 260 litrů.
Podrobnosti naleznete v instalačním návodu nádrže na horkou
užitkovou vodu.
Souprava vany na kondenzát (volitelné příslušenství)
Verze pro topení/chlazení (RKHBX) vyžadují instalaci soupravy vany
na kondenzát EKHBDP.
Podrobnější informace ohledně soupravy vany na kondenzát
naleznete v části "6.5. Instalace sady s vanou na kondenzát
EKHBDP (pouze pro modely RKHBX)" na straně 14.
Digitální vstupní/výstupní karta PCB (volitelná)
Volitelnou digitální vstupní/výstupní kartu PCB EKRP1HB lze připojit
k vnitřní jednotce následujícím způsobem:
■ výstup vzdáleného alarmu,
■ zapínání/vypínání výstupu topení/chlazení,
■ dvojčinný provoz (signál povolení pro pomocný kotel) nebo
signál povolení pro přídavné externí záložní topení.
Více informací naleznete v uživatelském manuálu vnitřní jednotky
a v instalačním návodu digitální vstupní/výstupní karty PCB.
Informace o způsobu připojení této karty k jednotce naleznete ve
schématu zapojení.
Souprava pokojového termostatu (volitelná)
K vnitřní jednotce lze připojit volitelný pokojový termostat RKRTW,
RKRTWA nebo RKRTR. Podrobnější informace naleznete
v instalačním návodu pokojového termostatu.
Ohřívač spodní desky (volitelný)
Možné kombinace
Připojení ke zdroji elektrické energie se zvýhodněnou sazbou
Toto zařízení umožňuje připojení k systémům dodávky elektrické
energie se zvýhodněnou sazbou. Úplné ovládání jednotky je možné
i v případě, že zdroj elektrické energie se zvýhodněnou sazbou je
typem s přerušovanou dodávkou. Podrobnosti jsou uvedeny
v odstavci "Připojení ke zdroji elektrické energie se zvýhodněnou
sazbou" na straně 21.
VÝSTRAHA
■ Nikdy se nedotýkejte náhodně uniklého chladiva
přímo. To by mohlo způsobit vážná poranění vyvolaná
omrzlinami.
■ Nedotýkejte se potrubí kapalného chladiva během
provozu nebo ihned po jeho ukončení, neboť chladicí
potrubí může být horké nebo studené v závislosti na
stavu chladiva, které jím cirkuluje, kompresoru
a dalších součástí chladicího okruhu. Dotek potrubí
chladiva může mít za následek popáleniny nebo
omrzliny rukou. Z důvodů zamezení vzniku úrazu
počkejte určitou dobu, aby mohla být obnovena
normální teplota potrubí, nebo je-li dotek
nevyhnutelný, používejte ochranné rukavice.
UPOZORNĚNÍ
Jednotku neoplachujte. Vlhkost může způsobit úraz
elektrickým proudem nebo požár.
Model vnitřní jednotky Výkon záložního topení
Jmenovité napětí
záložního topení
RKHB*016BB3V3 3 kW 1x 230 V
RKHB*016BB6V3 6 kW 1x 230 V
RKHB*016BB6WN 6 kW 3x 400 V
RKHB*016BB9WN 9 kW 3x 400 V
T
A
43
1
2
P
H
Připojitelné ohřívače
EKBPHT16Y* EKBPHTH16A
RKHBH/X016BB Možné Možné
(a)
(a) Doporučený.
RKHBH/X_BB
RRLQ_BA Možné
RRLQ_CA
(a)
(a) Ohřívač spodní desky ve venkovní jednotce je ovládán kartou PCB venkovní
jednotky.
Možné
