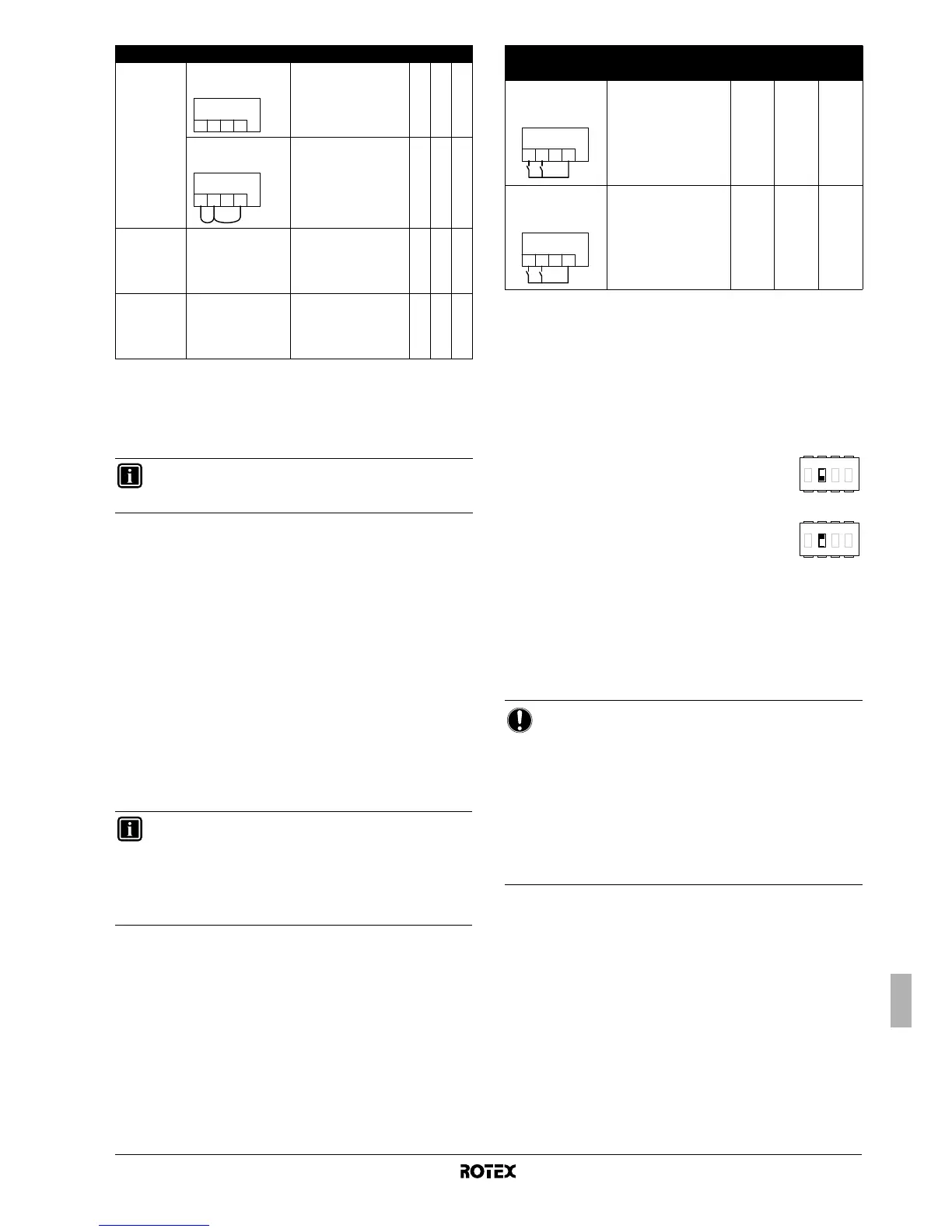

8.3. Configuratie van de pompwerking
Zonder kamerthermostaat: DIP-schakelaar SS2-3 =OFF
Wanneer op de binnenunit geen kamerthermostaat is aangesloten,
wordt de pompwerking bepaald door de uitlaatwatertemperatuur.
Ga als volgt te werk om de pomp continu te laten werken wanneer
geen kamerthermostaat is aangesloten:
- zet DIP-schakelaar SS2-3 op ON,
- sluit klem 1-2-4 op de klemmenstrook in de schakelkast kort.
Met kamerthermostaat: DIP-schakelaar SS2-3 =ON
Wanneer de thermostaat op de binnenunit is aangesloten, werkt de
pomp continu wanneer de thermostaat een vraag om verwarmen of
koelen stuurt.
Dubbel instelpunt
Wanneer dubbel instelpunt is geactiveerd, wordt de werking van de
pomp bepaald op basis van de stand van DIP-schakelaar SS2-3 en
de contacten voor de selectie van het instelpunt. Zie onderstaande
tabel.
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de bedrading aan de klemmenstrook (X2M: 1, 2, 4) in
de schakelkast. De pompwerking staat aangegeven in de derde
kolom. In de drie laatste kolommen wordt aangegeven of de
volgende functie beschikbaar is op de gebruikersinterface (
UI) of door
de contacten SP1 en SP2 om de instelpunten te selecteren wordt
bepaald:
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
8.4. Configuratie installatie van de tank voor warm
water voor huishoudelijk gebruik
Zoals in "Tank voor warm water voor huishoudelijk gebruik (optie)" op
pagina 3 vermeld, zijn 2 types van tanks voor warm water voor
huishoudelijk gebruik beschikbaar:
■ een tank met ingebouwde elektrische boosterverwarming
(RKHW*)(de standaardwaarde [4-03] is 3),
■ een tank zonder elektrische boosterverwarming (RKHTS)(de
standaardwaarde [4-03] is in dit geval 5).
Thermostaat Configuratie Pompwerking yy
yy
==
==
pp
pp
rr
rr
Geen
thermostaat
• SS2-3=OFF
• bedrading: (geen)
bepaald door
uitlaatwatertemperatuur
(a)
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt uitgeschakeld
of wanneer het water de op de gebruikersinterface ingestelde temperatuur heeft
bereikt. Wanneer verwarmen/koelen van ruimten is ingeschakeld, werkt de pomp om
de 5 minuten gedurende 3 minuten om de watertemperatuur op peil te houden.
UI UI UI
• SS2-3=ON
• bedrading:
aan wanneer verwarmen
of koelen van ruimten aan
is
(y)
UI UI UI
Thermostaat
alleen
verwarmen
• SS2-3=ON
• bedrading: (zie
montagehandleiding
van de kit met
kamerthermostaat)
aan bij vraag voor
verwarming door
kamerthermostaat
T——
Thermostaat
met schakelaar
verwarmen/
koelen
• SS2-3=ON
• bedrading: (zie
montagehandleiding
van de kit met
kamerthermostaat)
aan bij vraag voor
verwarming of vraag
voor koelen door
kamerthermostaat
TT—
INFORMATIE
Om de pompsnelheid in te stellen, zie "8.8. Pompsnelheid
instellen" op pagina 26.
INFORMATIE
Wanneer dubbel instelpunt is geactiveerd, is "gedwongen
continue pompwerking" niet mogelijk. Wanneer SS2-3 op
ON staat terwijl zowel SP1 als SP2 gesloten zijn, is de
pompwerking dezelfde als "met kamerthermostaat" en het
tweede instelpunt is het instelpunt dat van toepassing is.
Zie onderstaande tabel.
X2M
1234
X2M
1234
Dubbel instelpunt
Configuratie Pompwerking yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• bedrading:
bepaald door
uitlaatwatertemperatuur
(a)
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten
om de watertemperatuur op peil te houden.
UI UI UI
• [7-02]=1
• SS2-3=ON
• bedrading:
aan wanneer hoofd- of/en
sub-instelpunt wordt
gevraagd
SP2/
SP1
UI —
SP1 = Contact eerste instelpunt
SP2 = Contact tweede instelpunt
■ Wanneer geen tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op OFF (standaard)
worden gezet.
■ Wanneer een tank voor warm water voor
huishoudelijk gebruik is geïnstalleerd, moet
DIP-schakelaar SS2-2 op ON worden gezet.
LET OP
Opdat het systeem correct zou werken, is het zeer
belangrijk alle bedradingen tussen de binnenunit en de
schakelkast
(a)
van de tank voor warm water voor
huishoudelijk gebruik correct en volledig aan te sluiten
vooraleer SS2-2 op ON te zetten.
De toepasbare logica en instellingen (voorbeeld [4-03]
standaard) worden volgens de aangesloten tank
geactiveerd. Zie "[4] Werking backup-/boosterverwarming
en uitschakeltemperatuur verwarmen van ruimten" op
pagina 28 voor meer informatie.
(a) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
4321
ONOFF
4321
ONOFF
