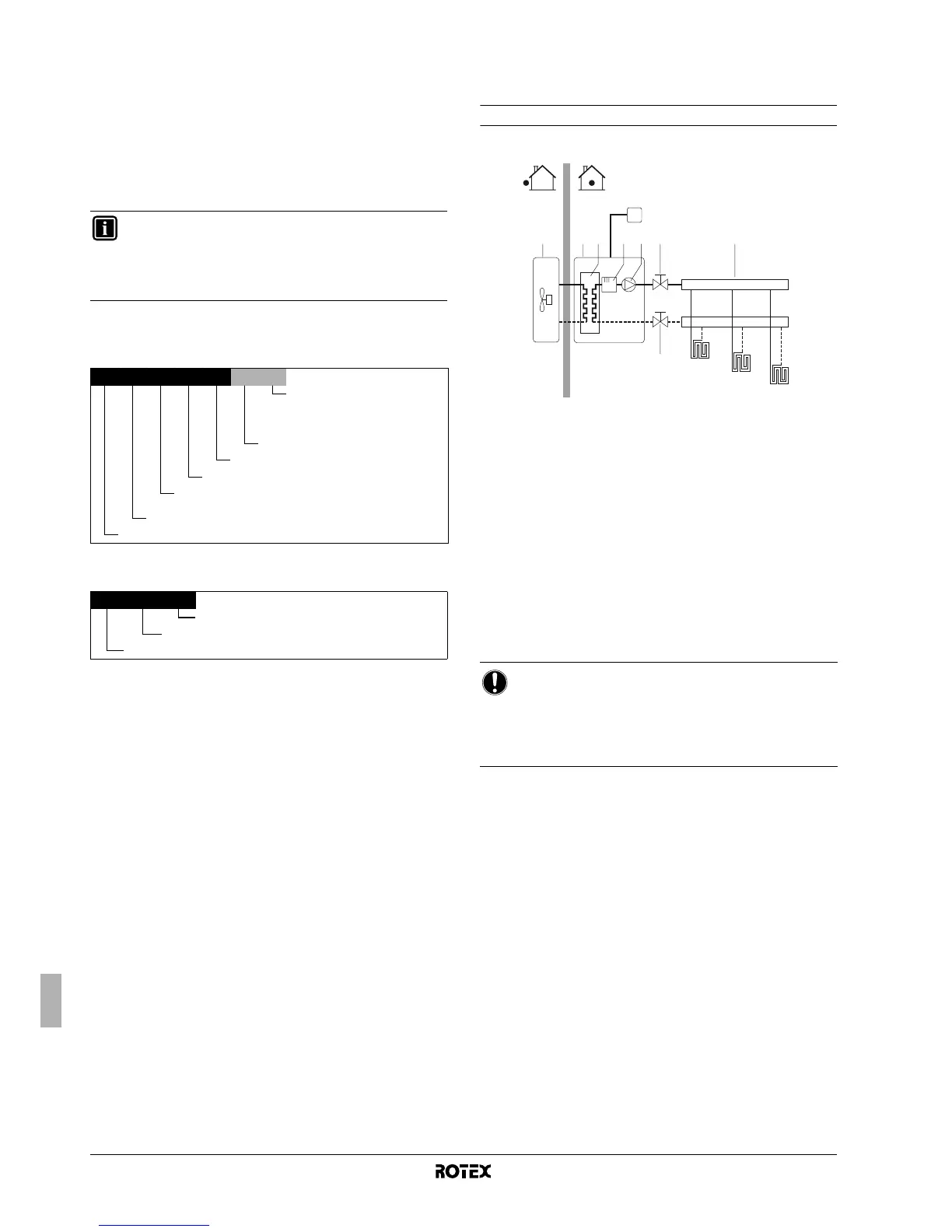

Montaj kılavuzu
4
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
3.2. Bu kılavuzun kapsamı
Bu kılavuzda seçim prosedürüne ve su sistemi tasarım prosedürüne
yer VERİLMEMİŞTİR. Su devresinin tasarımı ile ilgili olarak yalnızca
bu kılavuzun ayrı bir bölümünde bazı önlemler, ipuçları ve faydalı
bilgiler verilmiştir.
Bu kılavuz, seçim ve su sistemi tasarım aşamalarından sonra
RKHBH/X ünitelerinin taşınması, montajı ve bağlanması ile ilgili
prosedürleri içermektedir. Bu kılavuz, ünitenin bakımının doğru
şekilde yapılması ve meydana gelebilecek problemlerde yardım
sağlaması için hazırlanmıştır.
3.3. Model tanımlaması
İç ünite
Drenaj tavası kiti (opsiyonel)
3.4. Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.
Uygulama 1
İç üniteye bağlı oda termostatı ile yalnız hacim ısıtma uygulaması.
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Kolektör (sahada tedarik edilir)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
Pompa işletimi ve hacim ısıtma
İç üniteye oda termostatı (T) bağlı olduğu zaman, pompa (5) oda
termostatından ısıtma talebi geldiğinde çalışır ve kullanıcı
arayüzünde ayarlanan hedef çıkış suyu sıcaklığına erişmek için dış
ünite çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve
pompa çalışmayı durdurur.
BİLGİ
Bu kılavuzda ele alınmayan konular için dış ünite montaj
kılavuzuna bakın.
İç ünitenin kullanımı, iç ünite kullanım kılavuzunda
açıklanmıştır.
RK HB X 016 BB 3 V3
Yardımcı ısıtıcı nominal gerilimi:
V3 = 1P, 230 V
WN = 3P, 400 V
Yardımcı ısıtıcı kapasitesi (kW)
Seri
Isıtma/soğutma kapasitesinin gösterimi (kW)
(a)
(a) Tam değerler için, bkz. "12. Teknik özellikler", sayfa 49.
X = ısıtma ve soğutma,
H = yalnız ısıtma
Hydrobox
Rotex kiti
EK HB DP 150
Drenaj tavası
Hydrobox
Avrupa kiti
BİLDİRİM
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması", sayfa 20) ve
DIP anahtar geçiş anahtarlarını doğru ayarladığınızdan
(bkz. "8.2. Oda termostatı montaj konfigürasyonu",
sayfa 23) emin olun.
FHL1
FHL2
FHL3
T
6745321
