Elektrická instalace – zásady
■ Většina zapojení na straně vnitřní jednotky se provádí
prostřednictvím svorkovnice uvnitř rozváděcí skříňky. Je-li třeba
získat přístup ke svorkovnici, sejměte kryt vnitřní jednotky
a servisní panel rozváděcí skříňky, viz "5.1. Otevření vnitřní
jednotky" na straně 10.
■ Kabelové svazky se upevňují ke dnu rozváděcí skříňky.
Všechny kabely upevněte pomocí spon (běžná dodávka).
■ Pro záložní topení je třeba samostatný zdroj napájení.
■ Je-li instalace vybavena nádrží horké užitkové vody (volitelné
příslušenství), je třeba mít vyhrazený proudový okruh pro
přídavné topení
(1)
.
Viz instalační návod nádrže horké užitkové vody.

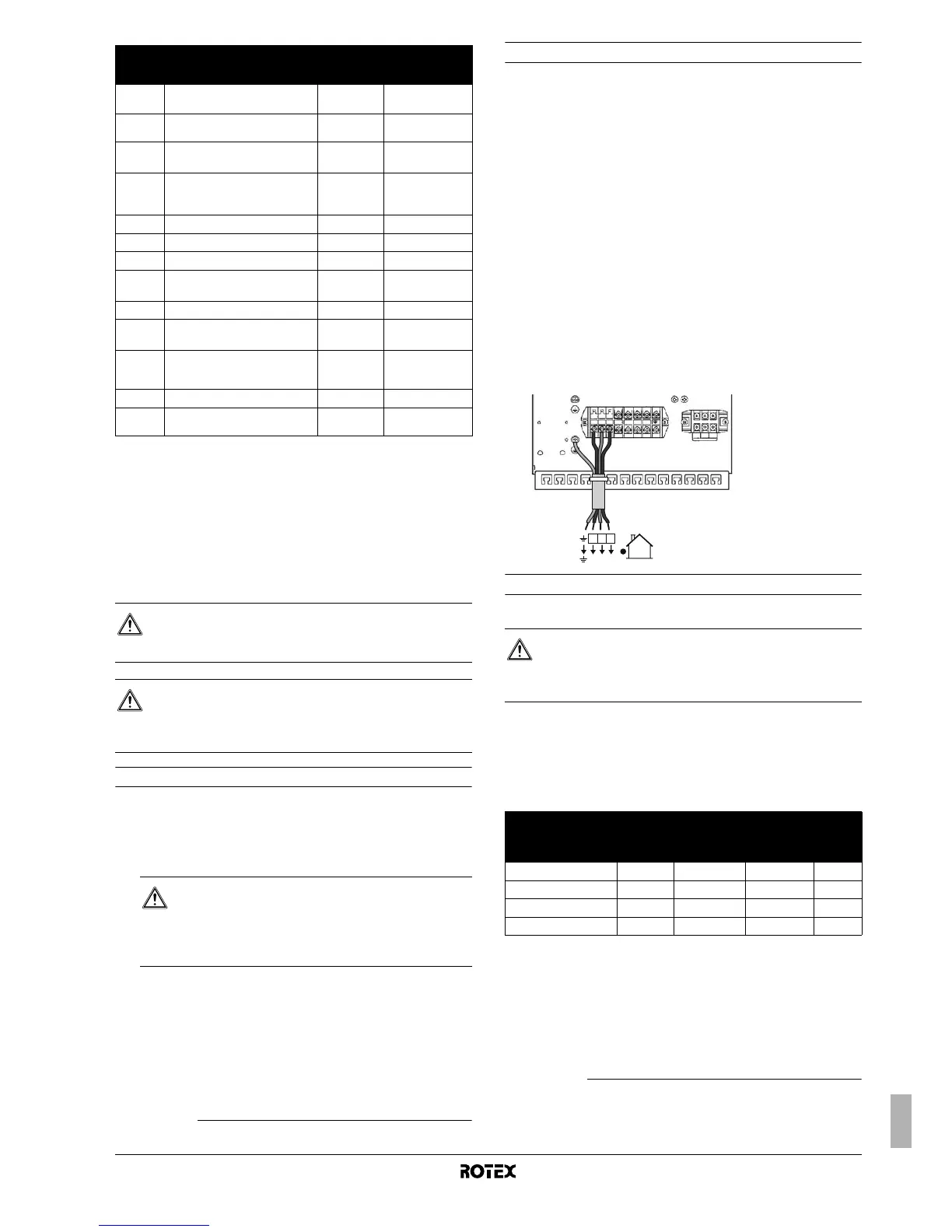

Připojení napájení vnitřní jednotky a komunikačního kabelu
Požadavky na elektrický obvod a kabely
Napájení vnitřní jednotky je přiváděno prostřednictvím venkovní
jednotky. Datová komunikace s venkovní jednotkou probíhá stejným
kabelem.
Veškeré návody a specifikace vztahující se k zapojení vedení mezi
vnitřní jednotkou a venkovní jednotkou naleznete v instalačním
návodu venkovní jednotky.
Postup
1 Použijte odpovídající kabel, zapojte elektrický obvod k příslušným
svorkám podle schématu zapojení a ilustrace uvedené dále.
2 Zemnící vodič (žluto/zelený) připojte k zemnícímu šroubu na
montážní desce rozváděcí skříňky.
3 Kabel upevněte pomocí pásků k upevnění kabelových svazků.
Uvolní se tak případné napětí kabelů.
4 Při vedení kabelů směrem ven zajistěte, aby kabely nebránily
montáži krytu vnitřní jednotky, viz obrázek 3.
Poznámka: uvedeny jsou jen příslušné vodiče.
Zapojení napájení záložního topení
Požadavky na elektrický obvod a kabely
Tento napájecí obvod musí být chráněn odpovídajícími bezpečnostními
zařízeními v souladu s příslušnými předpisy.
Zvolte napájecí kabel v souladu s příslušnými předpisy. Maximální
provozní proud záložního topení je uveden v následující tabulce.
(2) (3)
Položka Popis
Potřebný
počet
vodičů
Maximální
provozní proud
1 Kabel napájení venkovní
jednotky
2+GND
(a)
(a) Viz typový štítek na venkovní jednotce
2 Napájení vnitřní jednotky
a komunikační kabel
3+GND
(b)
(b) Průřez kabelu 2,5 mm
2
3 Napájecí kabel ohřívače
spodní desky
(c)
(c) Kabel ohřívače spodní desky lze používat pouze v kombinaci s jednotkou
RRLQ_AA/AB/BA nebo při použití volitelné sady EKBPHT. Venkovní
jednotka RRLQ_CA interně ovládá ohřívač spodní desky prostřednictvím
karty PCB venkovní jednotky.
2
(d)
(d) Minimální průřez kabelu 0,75 mm
2
4 Kabel napájení záložního
topení
2+GND
nebo
3+GND
(e)
(e) Viz tabulka v části "Zapojení napájení záložního topení" na straně 19.
5 Kabel pokojového termostatu 3 nebo 4 100 mA
(d)
6 Řídící kabel 3cestného ventilu 2+GND 100 mA
(d)
7 Řídící kabel 2cestného ventilu 2+GND 100 mA
(d)
8 Napájení přídavného topení
a kabel tepelné ochrany
(f)
(f) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
4+GND
(b)
9 Kabel termistoru 2
(g)
(g) S vnitřní jednotkou je dodáván termistor a připojovací vodič (12 m).
10 Kabel napájení přídavného
topení
(f)
2+GND 13 A
11 Přívodní kabel elektrické
energie se zvýhodněnou
sazbou (beznapěťový kontakt)
2
(h)
(h) Průřez kabelu 0,75 mm
2
až 1,25 mm
2
, maximální délka: 50 m.
Beznapěťový kontakt zajistí minimální použitelnou zátěž 15 V DC, 10 mA.
12 Kabel uživatelského rozhraní 2
(i)
(i) Průřez kabelu 0,75 mm
2
až 1,25 mm
2
, maximální délka: 500 m.
13 Zdroj elektrické energie
s běžnou sazbou
2+GND
(b)
UPOZORNĚNÍ
Zvolte všechny kabely a rozměry vodičů dle platných
předpisů.
VÝSTRAHA
Po dokončení elektrického zapojení se ujistěte, zda jsou
všechny elektrické součásti a svorky uvnitř elektrické
rozvodné skříňky bezpečně zapojeny.
VÝSTRAHA
Před odejmutím servisního panelu rozváděcí skříňky
vypněte veškeré napájecí přívody – tj. napájení venkovní
jednotky, záložního topení a nádrže na horkou užitkovou
vodu (je-li instalována).
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
UPOZORNĚNÍ
Pro záložní topení a přídavné topení používejte pouze
vyhrazený napájecí okruh
(a)
. Nikdy nepoužívejte elektrický
obvod společný s jiným zařízením.
(a) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(2) Evropská/mezinárodní technická norma definující limity harmonických
proudů generovaných zařízeními připojenými k veřejným
nízkonapěżovým systémům se vstupním proudem >16 A a ≤75 A na fázi.
(3) Evropská/mezinárodní technická norma nastavující meze změn napětí,
kolísání napětí a kmitání ve veřejných nízkonapěżových systémech
napájení pro vybavení se jmenovitým proudem ≤75 A.
Model vnitřní jednotky
Výkon
záložního
topení
Jmenovité
napětí
záložního
topení
Maximální
provozní
proud
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) Zařízení splňující požadavky normy EN/IEC 61000-3-12
(2)
(b) Toto zařízení splňuje požadavky normy EN/IEC 61000-3-11
(3)
za předpokladu,
že impedance systému Z
sys
je nižší nebo rovna hodnotě Z
max
v místě rozhraní
mezi uživatelským napájením a veřejným rozvodným systémem. V odpovědnosti
instalačního technika nebo uživatele zařízení je zajistit, v případě potřeby formou
konzultace s operátorem elektrorozvodné sítě, aby zařízení bylo připojeno pouze
k napájení s impedancí systému Z
sys
nižší nebo rovnou hodnotě Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*016BB6WN 6 kW 3x 400 V 8,6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
