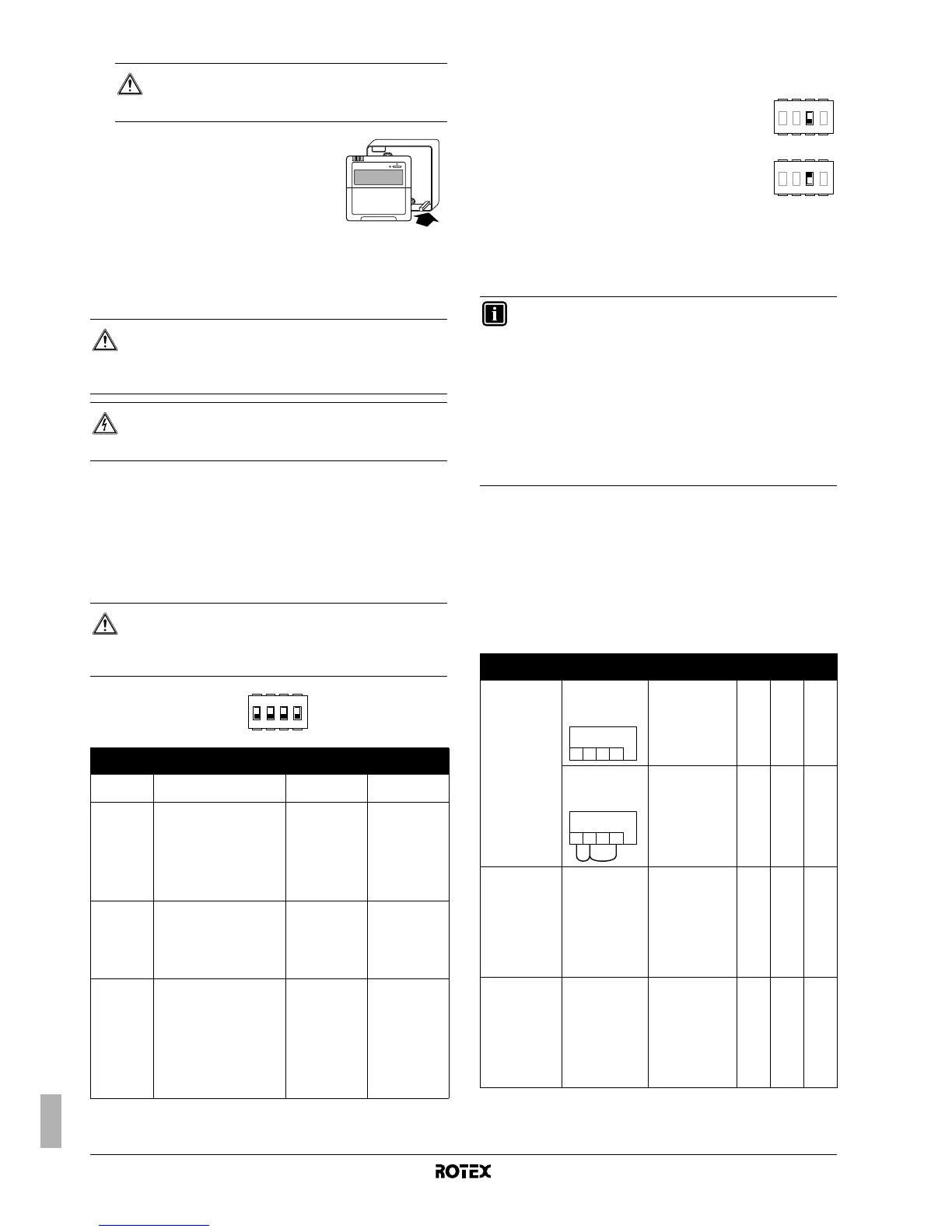

Manuale d'installazione
24
RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
4 Rimontare la parte superiore del sistema di comando digitale.
Iniziare il montaggio dalle clip di fondo.
8. AVVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
8.1. Panoramica delle impostazioni del
microinterruttore
Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "5.3. Componenti principali del quadro elettrico" a
pagina 12) e consente la configurazione dell'installazione del
serbatoio dell'acqua calda per usi domestici, il collegamento del
termostato ambiente e il funzionamento della pompa.
8.2. Configurazione di installazione del termostato
ambiente
La seguente tabella riepiloga la configurazione richiesta
e i collegamenti elettrici del termostato sulla morsettiera (X2M: 1, 2,
3, 4) nel quadro elettrico. Il funzionamento della pompa è elencato
nella terza colonna. Le ultime tre colonne indicano se la seguente
funzionalità è disponibile sull'interfaccia dell'utente (UI) o è gestita dal
termostato (T):
Accensione/spegnimento del riscaldamento o raffreddamento
dell'ambiente (y)
commutazione riscaldamento/raffreddamento (=)
timer di riscaldamento e di raffreddamento (pr)
ATTENZIONE
Durante il montaggio fare attenzione a non pizzicare
il cavo.
ATTENZIONE
È importante che tutte le informazioni contenute nel
presente capitolo vengano lette in sequenza dall'installatore
e che il sistema venga configurato come pertinente.
PERICOLO: FOLGORAZIONE
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
AVVERTIMENTO
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
Microinter-
ruttore SS2
Descrizione ON OFF
1 Non applicabile
per l'installatore
(Default)
2 Installazione del serbatoio
dell'acqua calda per usi
domestici
(consultare
"8.4. Configurazione
dell'installazione del
serbatoio dell'acqua calda
per usi domestici" a
pagina 25)
Installato Non installato
(Impostazione
predefinita)
3 Collegamento del
termostato ambiente
(consultare
"8.2. Configurazione di
installazione del
termostato ambiente" a
pagina 24)
Termostato
ambiente
collegato
Nessun
termostato
ambiente
collegato
(Impostazione
predefinita)
4 Questa impostazione
(a)
stabilisce la modalità
di funzionamento della
pompa di calore in caso
di richiesta simultanea
di maggiore
riscaldamento/raffreddam
ento dell'ambiente
e riscaldamento
dell'acqua per usi
domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON.
Priorità di
riscaldamento/
raffreddamento
Priorità al lato
con la richiesta
più alta
(b)
(b) La modalità di riscaldamento/raffreddamento o la modalità di riscaldamento
dell'acqua per usi domestici possono essere limitate con un timer di
programmazione e/o impostazioni in loco (4, 5, 8).
1
4321
ONOFF
Quando all'unità interna non è collegato
alcun termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato
su OFF.
Quando all'unità interna è collegato il
termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
ON.
Sul termostato ambiente, controllare che le impostazioni
siano corrette (6®02=sí, 6®05=9, 6®06=5) per impedire che la
pompa si accenda e spenga ripetutamente (vibrazione),
riducendo la vita utile della pompa.
INFORMAZIONI
Quando all'unità interna è collegato il termostato
ambiente, i timer di riscaldamento e di raffreddamento
non sono mai disponibili. Gli altri timer non subiscono
interferenze. Per ulteriori informazioni sui timer,
consultare il manuale d'uso.
Quando all'unità interna è collegato il termostato
ambiente e viene premuto il pulsante = o il
pulsante y, l'indicatore del controllo centralizzato
e lampeggia per indicare che il termostato ambiente
ha la priorità e controlla l'accensione/lo spegnimento
e la commutazione.
Termostato Configurazione
Funzionamento
della pompa
yy
yy
==
==
pp
pp
rr
rr
Nessun
termostato
SS2-3=OFF
Collegamenti
elettrici: (non)
determinato dalla
temperatura
dell'acqua
in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
UI UI UI
SS2-3=ON
Collegamenti
elettrici:
accesa quando il
riscaldamento o il
raffreddamento
sono attivi
(y)
UI UI UI
Termostato
di solo
riscaldamento
SS2-3=ON
Collegamenti
elettrici:
(Consultare
il manuale
d'installazione
del kit
termostato
ambiente)
accesa quando
il termostato
ambiente invia
una richiesta di
riscaldamento
T—
Termostato con
commutatore di
riscaldamento/
raffreddamento
SS2-3=ON
Collegamenti
elettrici:
(Consultare
il manuale
d'installazione
del kit
termostato
ambiente)
Attivato quando
il termostato
ambiente invia
una richiesta di
riscaldamento o di
raffreddamento
TT
4321
ONOFF
4321
ONOFF
X2M
1234
X2M
1234
