RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
Montaj kılavuzu
21
İndirimli elektrik tarifesi güç beslemesi bağlantı
Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir
elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman
müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn.
kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve
Avusturya'da Wärmepumpentarif, ...
Bu ekipman bu tür indirimli elektrik tarifesi güç beslemesi dağıtım
sistemlerine bağlanabilir.
Eğer varsa, ekipmanı indirimli elektrik tarifesi güç beslemesi dağıtım
sistemlerinden birine bağlamanın uygun olup olmayacağını
öğrenmek için bu ekipmanın montajının yapılacağı sahadaki
sağlayıcı görevini gören elektrik şirketiyle görüşün.
Ekipman bu tür indirimli elektrik tarifesi güç beslemesine
bağlandığında, elektrik şirketi şunları yapabilir:
■ ekipmana gelen güç beslemesini belirli zaman dilimlerinde
kesintiye uğratmak;
■ belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda
elektrik kullanmasını talep etmek.
İç ünite zorunlu kapama moduna geçme giriş sinyalini alacak şekilde
tasarlanmıştır. O anda dış ünite kompresörü çalışmaz.

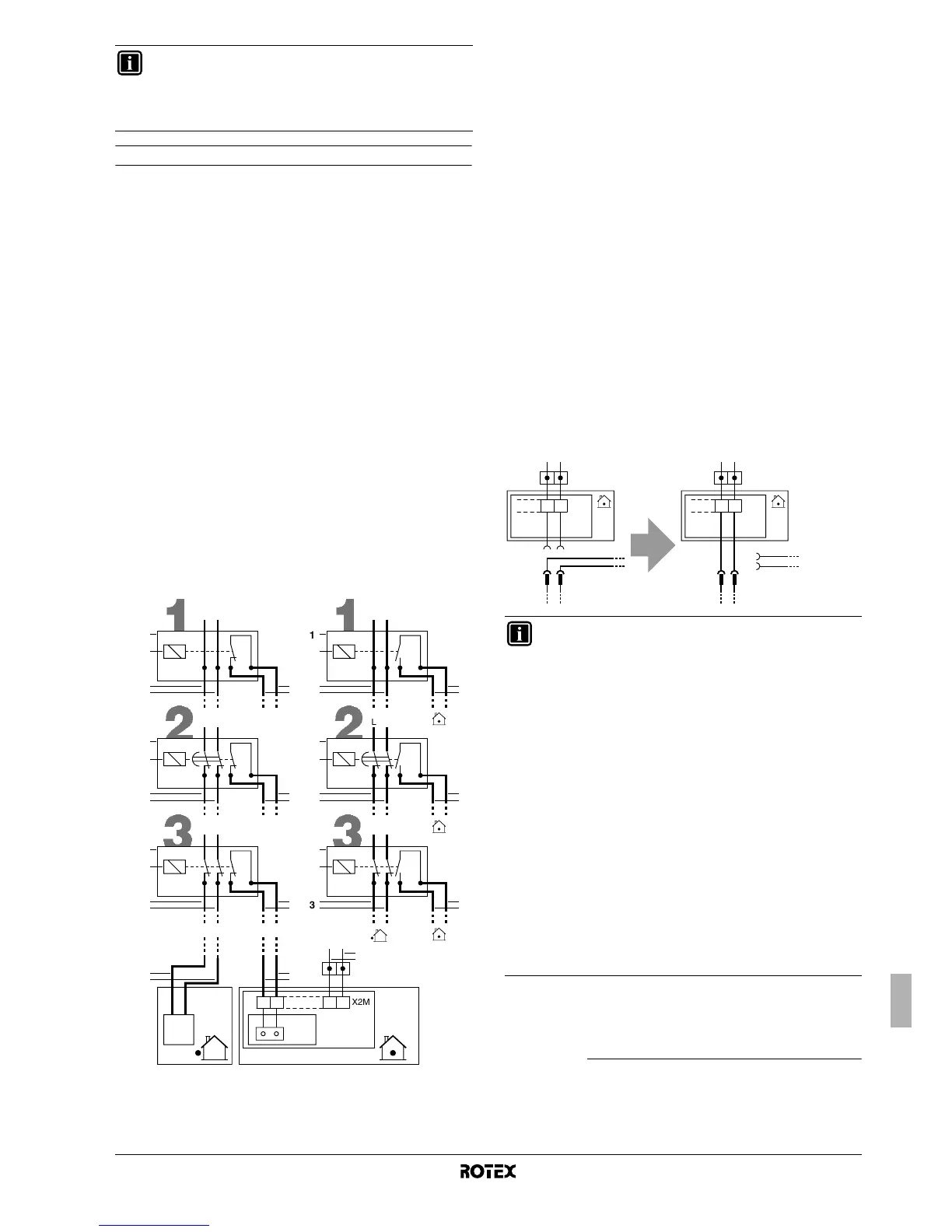

Olası indirimli elektrik tarife tipleri
Olası bağlantılar ve ekipmanı bu tür güç beslemesine bağlama
gereklilikleri aşağıdaki şekilde gösterilmiştir:
1 İndirimli elektrik tarifesi güç beslemesi kutusu
2 Elektrik şirketinin sinyalini kontrol eden alıcı
3 Dış üniteye giden güç beslemesi (dış üniteyle birlikte
verilen montaj kılavuzuna bakın)
4 İç üniteye giden gerilimsiz kontak
5 Normal elektrik tarifesi güç beslemesi
Dış ünite indirimli elektrik tarifesi güç kaynağına bağlandığında,
elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz
kontak X2M'nin 17 ve 18 bağlantılarına bağlanmalıdır (yukarıdaki
şekilde gösterildiği gibi).
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [d-01]=1 olduğunda, bu kontak açılacak ve ünite
zorunlu kapama moduna girecektir
(1)
.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [d-01]=2 olduğunda, bu kontak kapanacak ve ünite
zorunlu kapama moduna girecektir
(2)
.
Tip 1
Bu tip indirimli elektrik tarifesi güç beslemesi kesintiye uğramaz.
Tip 2
Bu tip indirimli elektrik tarifesi güç beslemesi süre bitiminden sonra
kesintiye uğrar.
Tip 3
Bu tip indirimli elektrik tarifesi güç beslemesi derhal kesintiye uğrar.
İç üniteyi normal elektrik tarifesi güç kaynağına bağlayın.
İndirimli elektrik tarifesi güç kaynağı tip 2 veya tip 3 ise, kesintisiz iç
ünite kontrolü ve çalışmasına (örn. pompa) izin vermek üzere iç
ünite, normal elektrik tarifesi güç kaynağına bağlanmalıdır.
X6YA terminalini X6Y'den çıkarın ve X6YB'yi X6Y'ye takın.
BİLGİ
Alt plaka ısıtıcı yalnızca RRLQ_AA/AB/BA ile birlikte veya
opsiyonel EKBPHT kiti olması durumunda verilir.
RRLQ_CA dış ünitelerde alt plaka ısıtıcı, dış ünite
PCB'siyle dahili olarak kontrol edilir.
1
2
3
X2M17 18 30 31
L N
X40A
A1P
LN
2
4
1
3
5
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[d-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
44
43
LN
2
1
S2S
S2S
S2S
[d-01]=2
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite
işletimi yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma", sayfa 27.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma", sayfa 27.
BİLGİ
■ İndirimli elektrik tarifesi güç kaynağına bağlanılması
durumunda, kurutma fonksiyonu etkinleştirilemez.
■ Ekipman indirimli elektrik tarifesi güç beslemesine
bağlandığında, [d-01] saha ayarını değiştirin. İndirimli
elektrik tarifesi güç kaynağı tip 1 ilse veya iç ünite
normal elektrik tarifesi güç kaynağına (30-31, X2M ile)
bağlanmışsa, [d-01] ve [d-00] saha ayarlarını değiştirin.
Bkz. "[d] İndirimli elektrik tarifesi güç kaynağı/Hava
durumuna bağlı yerel öteleme değeri", sayfa 36.
■ İndirimli elektrik tarifesi güç kaynağı tip 1 ise veya iç
ünite normal elektrik tarifesi güç kaynağına
bağlanmışsa, ünite kapalı konuma zorlanır.
İndirimli elektrik tarife sinyali gönderildiğinde, merkezi
kontrol göstergesi e yanıp sönerek indirimli elektrik
tarifesinin devrede olduğunu gösterecektir.
■ İndirimli elektrik tarifesi güç kaynağı tip 2 veya tip 3 ise
veya iç ünite normal elektrik tarifesi güç kaynağına
bağlanmışsa, ısıtıcılar kontrol edilemez. Bu güç
beslemesi kesintisinin 2 saati geçmemesi gerekir, aksi
takdirde kumandanın gerçek zaman saati sıfırlanır.
Güç besleme kesintisi sırasında kumanda ekranı
kararacaktır.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
