Installationsanleitung
12
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
12. Fassung X9A
Die Fassung X9A ist für Anschließen des Thermistors (nur bei
Anlagen mit Brauchwassertank).
13. Pumpen-Sicherung FU2 (Linear-Sicherung)
14. Pumpen-Relais K4M
15. Stromwandler TR1
16. A4P
Platine für digitalen Ein- und Ausgang (nur für Installationen mit
externem Alarm-Kit).
17. X6YA/X6YB/X6Y
Anschlüsse zur Verbindung mit einem Normaltarif-
Netzanschluss. Siehe auch "Anschluss an einen Niedertarif-
Netzanschluss" auf Seite 22.

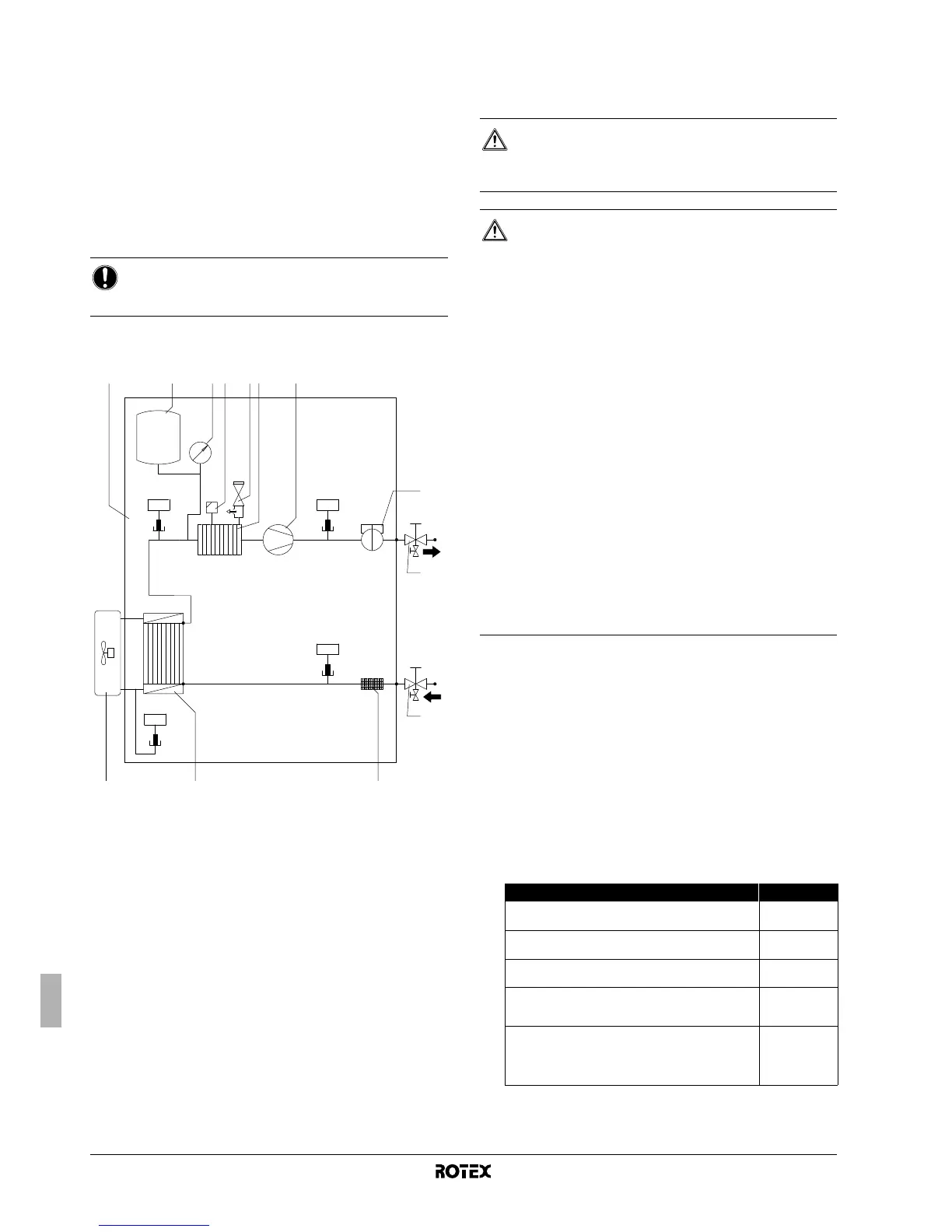

5.4. Funktionsdiagramm
1 Außeneinheit
2 Inneneinheit
3 Ausdehnungsgefäß
4 Manometer
5 Entlüftungsventil
6 Druckentlastungsventil
7 Reserveheizung
8 Pumpe
9 Strömungsschalter
10 Wasserauslass-Absperrventil mit Ablassventil
(bauseitige Installation)
11 Wassereinlass-Absperrventil mit Ablassventil
(bauseitige Installation)
12 Filter
13 Wärmetauscher
R1T Wärmetauscher-Thermistor am Wasseraustritt
R2T Thermistor der Reserveheizung am Wasseraustritt
R3T Thermistor auf der Flüssigkeitsseite des Kältemittels
R4T Thermistor am Wasserzufluss
6. INSTALLATION DER INNENEINHEIT
6.1. Auswahl eines Installationsortes
Die Einheit ist an einem Innenstandort an der Wand zu montieren,
der folgende Anforderungen erfüllt:
Der Installationsort ist frostfrei.
Der für Wartungsarbeiten erforderliche Abstand um die Einheit
ist ausreichend. (Siehe Abbildung 2).
Der Platz um die Einheit lässt eine ausreichende Luftzirkulation zu.
Es gibt eine Vorrichtung für das Ablaufen des Kondensats (nur
bei RKHBX-Modellen mit Ablaufwanne EKHBDP) und das
Ausblasen des Druckentlastungsventils.
Die Installationsfläche ist eine ebene und vertikale, nicht
brennbare Wand, die das Betriebsgewicht der Einheit tragen
kann (siehe "12. Technische Daten" auf Seite 52).
Alle Angaben zu Rohrlängen und Abständen sind beachtet
worden.
HINWEIS
Den Elektroschaltplan finden Sie auf der Innenseite des
Schaltkastengehäuses.
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass die Einheit von Kleintieren als Unterschlupf
verwendet wird.
VORSICHT
Kleintiere, die in Kontakt mit elektrischen Teilen
kommen, können Funktionsstörungen, Rauch oder
Feuer verursachen. Weisen Sie den Kunden darauf
hin, den Bereich um die Einheit herum sauber und frei
zu halten.
Das Gerät darf nicht an einem Ort installiert werden,
wo sich explosives Gasgemisch in der Luft befinden
könnte.
Sorgen Sie dafür, dass gemäß der gültigen
Gesetzgebung hinreichende Vorkehrungsmaßnahmen
getroffen sind oder werden, für den Fall, dass eine
Leckage im Kältemittelkreislauf auftritt.
Ergreifen Sie bei Installation der Einheit in einem
kleinen Raum Maßnahmen, um zu gewährleisten,
dass die Kältemittelkonzentration die zulässigen
Sicherheitsgrenzwerte bei Auftreten einer Leckage im
Kältemittelkreis nicht überschreitet.
Übermäßige Kältemittelkonzentrationen in einem
geschlossenen Raum können zu einem
Sauerstoffmangel führen.
Plätze, an denen entflammbare Gase austreten, an
denen sich Kohlefasern oder entzündbarer Staub in
der Luft befinden oder an denen mit flüchtigen und/
oder entflammbaren Gasen wie Verdünnern oder
Benzin gearbeitet wird.
Durch solche Gase besteht Feuergefahr.
Erforderlich Wert
Maximal zulässige Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheit
75 m / 50 m
(a)
(a) Abhängig von der angeschlossenen Außeneinheit. Siehe
Installationsanleitung für die Außeneinheit.
Erforderliche Mindest-Kältemittel-Leitungslänge
zwischen Außen- und Inneneinheit
3 m
(b)
(b) Bei <5 m muss die Außeneinheit (abhängig von der angeschlossenen
Außeneinheit) neu geladen werden. Siehe Installationsanleitung für die
Außeneinheit.
Maximal zulässige Höhendifferenz zwischen Außen-
und Inneneinheit
30 m
Maximal zulässiger Abstand zwischen 3-Wege-Ventil
und Inneneinheit (nur bei Anlagen mit
Brauchwassertank).
3 m
Maximal zulässige Entfernung zwischen
Brauchwassertank und der Inneneinheit (nur
bei Anlagen mit Brauchwassertank). Das mit dem
Brauchwassertank gelieferte Thermistorkabel ist
12 m lang.
10 m
