5. DESCRIPCIÓN GENERAL DE LA UNIDAD
INTERIOR

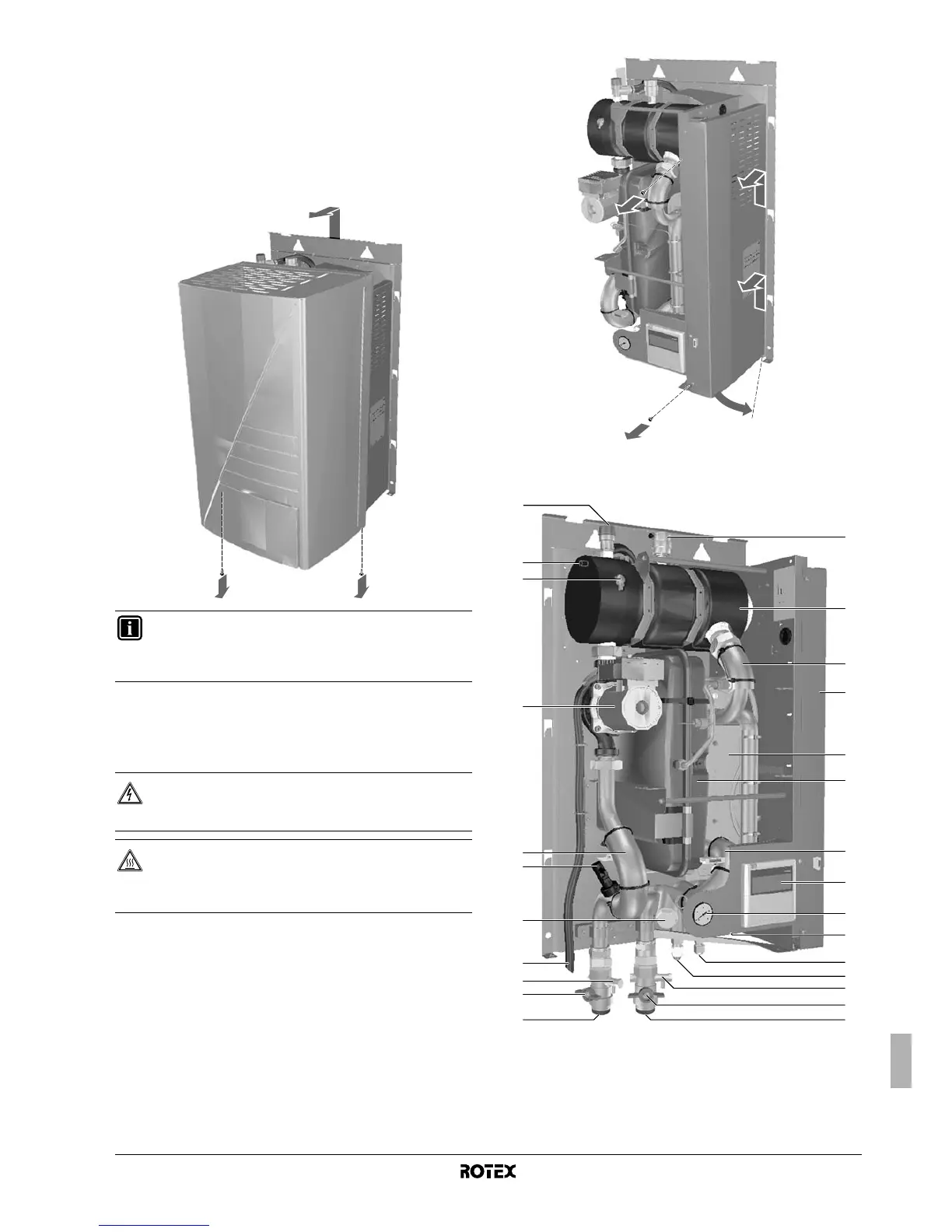

5.1. Cómo abrir la unidad interior
■ La aleta delantera de la tapa de la unidad interior permite el
acceso al manómetro y a la interfaz del usuario.
■ La tapa de la unidad interior puede extraerse desenroscando los
2 tornillos inferiores y desenganchando la tapa.
■ Para acceder a los componentes de la caja de conexiones
( p.ej., para conectar el cableado de campo ), es posible retirar
el panel de servicio de la caja de conexiones. Para ello afloje los
tornillos delanteros y desenganche el panel de servicio de la
caja de conexiones.
5.2. Componentes principales
INFORMACIÓN
Asegúrese de fijar la tapa mediante los tornillos cuando
instale la tapa (los tornillos vienen suministrados como
accesorios).
PELIGRO: ELECTROCUCIÓN
Consulte "2. Precauciones generales de seguridad" en la
página 2.
PELIGRO: NO TOCAR LAS TUBERÍAS Y PIEZAS
INTERNAS
Consulte "2. Precauciones generales de seguridad" en la
página 2.
