Manual de instalare
9
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010

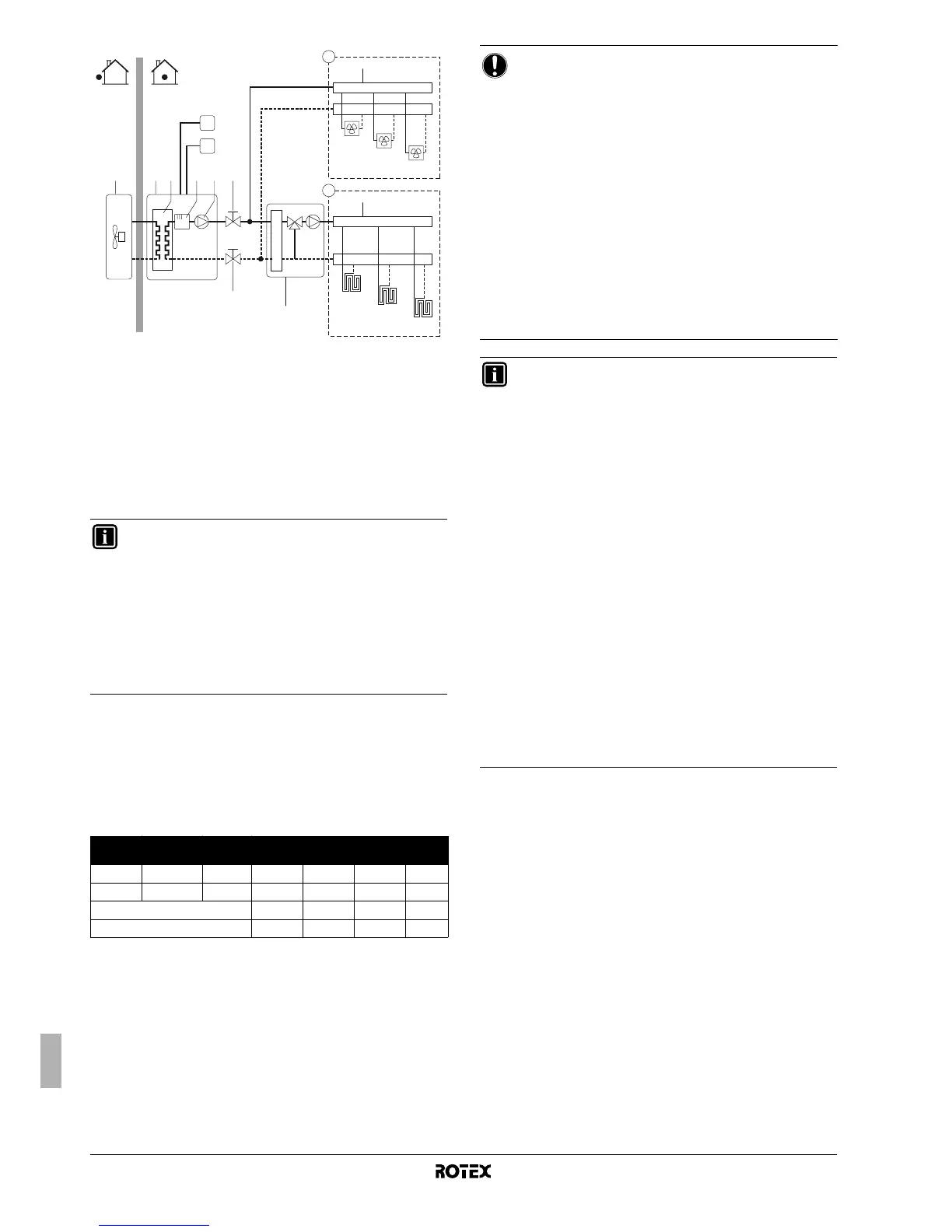

1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Încălzitor de rezervă
5 Pompă
6 Ventil de închidere
7 Zona de colectare B (procurare la faţa locului)
8 Zona de colectare A (procurare la faţa locului)
9 Staţie de amestecare (procurare la faţa locului)
FCU1...3 Unitate serpentină - ventilator (opţional)
FHL1...3 Buclă de încălzire a podelei
T1 Termostat de încăpere pentru zona A (opţional)
T2 Termostat de încăpere pentru zona B (opţional)
Funcţionarea pompei şi încălzirea spaţiului
Când termostatul de încăpere pentru bucla de încălzire a podelei
(T1) şi unităţile serpentină ventilator (T2) sunt conectate la unitatea
interioară, pompa (5) va funcţiona când există o cerere pentru
încălzire de la T1 şi/sau T2. Unitatea exterioară va începe să
funcţioneze pentru a realiza temperatura ţintă a apei la ieşire.
Temperatura ţintă a apei la ieşire depinde de termostatul de încăpere
care cere încălzirea.
Când temperatura din încăpere a ambelor zone este mai mare decât
valoarea de referinţă a termostatului, unitatea exterioară şi pompa
vor înceta să funcţioneze.
4. Accesorii
4.1. Accesoriile furnizate cu unitatea interioară
Vezi figura 1
1 Manual de instalare
2 Manual de exploatare
3 Ventil de închidere
4 Eticheta schemei de conexiuni (în interiorul capacului
unităţii interioare)
5 Şurub de fixare a capacului unităţii interioare
6 Termistor + cablu de conexiune (12 m)
INFORMAŢII
■ Avantajul comenzii cu valoare de referinţă dublă este
că pompa termică va/poate funcţiona la cea mai
scăzută temperatură a apei la ieşire când se solicită
numai încălzirea duşumelei. Temperaturi mai ridicate
ale apei la ieşire sunt cerute numai în cazul
funcţionării unităţilor serpentină ventilator.
Acest lucru are drept rezultat o mai bună performanţă
a pompei termice.
■ Echilibrul hidraulic este foarte important. (Unitate
Hydrobox – staţie de amestecare – FCU1...3)
Valoare de
referinţă
Reglajul
local
Stare termo
Zona A Prima UI PORNIT OPRIT PORNIT OPRIT
Zona B A doua [7-03] OPRIT PORNIT PORNIT OPRIT
Temperatura rezultată a apei UI [7-03] [7-03] —
Funcţionarea rezultată a pompei PORNIT PORNIT PORNIT OPRIT
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
9
7
8
B
A
645321
6
NOTIFICARE
■ Aveţi grijă să conectaţi cablurile termostatului la
bornele corecte (vezi "5. Prezentarea unităţii
interioare" la pagina 10).
■ Aveţi grijă să configuraţi corect reglajele locale [7-02],
[7-03] şi [7-04]. Consultaţi "Comanda cu valoare de
referinţă dublă" la pagina 34.
■ Aveţi grijă să configuraţi corect comutatorul DIP
SS2-3 de pe placa cu circuite imprimate a cutiei de
distribuţie RKHBH. Consultaţi "8.2. Configurarea
instalării termostatului de încăpere" la pagina 24.
■ Este responsabilitatea instalatorului să se asigure că
nu se pot produce situaţii nedorite (de ex.
temperatură prea mare a apei spre buclele de
încălzire a podelei etc.)
■ Reţineţi că temperatura efectivă a apei prin buclele de
încălzire a duşumelei depinde de comanda şi reglajul
staţiei de amestecare.
INFORMAŢII
■ Semnalele de cerere pentru încălzirea spaţiului pot fi
puse în aplicare în două moduri diferite (opţiunea
instalatorului).
- Semnal termo PORNIT/OPRIT de la termostatul
de încăpere
- Semnal de situaţie (activ/inactiv) de la staţia de
amestecare
■ Rotex nu oferă niciun tip de staţie de amestecare.
Comanda cu valoare de referinţă dublă oferă numai
posibilitatea utilizării a două valori de referinţă.
■ Când numai zona A cere încălzire, zona B va fi
alimentată cu apă la o temperatură egală cu prima
valoare de referinţă.
Acest lucru poate cauza încălzirea nedorită a zonei B.
■ Când numai zona B cere încălzire, staţia de
amestecare va fi alimentată apă la o temperatură
egală cu a doua valoare de referinţă.
În funcţie de comanda staţiei de amestecare, bucla de
încălzire a podelei poate încă primi apă la
o temperatură egală cu valoarea de referinţă a staţiei
de amestecare.
■ La acest tip de aplicaţia, selectarea încălzirii/răcirii
trebuie făcută întotdeauna pe interfaţa utilizatorului.
Consultaţi "Comanda cu valoare de referinţă dublă" la
pagina 34 pentru detalii suplimentare.
