RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Manual de instalação
19
Recomendações para as ligações eléctricas
■ A maior parte das ligações eléctricas à unidade de interior
efectuam-se na placa de bornes da caixa de distribuição. Para
aceder à placa de bornes, retire a tampa superior da unidade de
interior e o painel de serviço da caixa de distribuição (consulte
"5.1. Abertura da unidade de interior" na página 10).
■ No fundo da caixa de distribuição encontra-se suportes para
fixação de baraços de cabos. Fixe todos os cabos com baraços
(fornecimento local).
■ É necessário utilizar um circuito de alimentação dedicado para
o aquecedor de reserva.
■ As instalações equipadas com um tanque de águas quentes
domésticas (opcional) necessitam de um circuito de
alimentação dedicado para o aquecedor de apoio
(1)
.
Consulte o manual de instalação do tanque de água quente
doméstica.
Ligação do cabo de alimentação e de comunicações da
unidade de interior
Requisitos para os cabos e circuitos de alimentação
A alimentação da unidade de interior deve ser efectuada através da
unidade de exterior. A comunicação de dados com a unidade de
exterior é efectuada através do mesmo cabo.
Relativamente a todas as indicações e especificações relativas
a cablagem local entre as unidades de interior e de exterior, consulte
o manual de instalação da unidade de exterior.
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação aos
terminais correctos, conforme se indica no esquema eléctrico
e na imagem que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
ligação à terra, na placa de montagem da caixa de distribuição.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
4 Quando encaminhar os cabos de saída, certifique-se de que
estes não obstruem o encaixe da tampa da unidade de interior
(consulte a imagem 3).
Nota: só são apresentadas as ligações locais relevantes.
Item Descrição
Número de
condutores
necessários
Corrente máxima
de funcionamento
1 Cabo de alimentação da
unidade de exterior
2+GND
(a)
(a) Consulte a placa de especificações da unidade de exterior.
2 Cabo de alimentação
e comunicações da unidade
de interior
3+GND
(b)
(b) Cabo de secção 2,5 mm
2
3 Cabo de alimentação do
aquecedor da base da
unidade
(c)
(c) O cabo do aquecedor da base da unidade só se aplica em combinação
com RRLQ_AA/AB/BA ou em caso de utilização do kit EKBPHT opcional.
A unidade de exterior RRLQ_CA controla o aquecedor da base da
unidade internamente através da placa de circuito impresso da unidade de
exterior.
2
(d)
(d) Cabo de secção mínima 0,75 mm
2
4 Cabo de alimentação do
aquecedor de reserva
2+GND ou
3+GND
(e)
(e) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 20.
5 Cabo do termóstato da divisão 3 ou 4 100 mA
(d)
6 Cabo de controlo da válvula
de 3 vias
2+GND 100 mA
(d)
7 Cabo de controlo da válvula
de 2 vias
2+GND 100 mA
(d)
8 Cabo de protecção
térmica e de alimentação
do aquecedor de apoio
(f)
(f) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
4+terra
(b)
9 Cabo do termístor 2
(g)
(g) O termístor e o cabo de ligação (12 m) são fornecidos com a unidade de interior.
10 Cabo de alimentação do
aquecedor de apoio
(f)
2+terra 13 A
11 Cabo de alimentação em
tarifário bonificado (contacto
isento de tensão)
2
(h)
(h) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 50 m.
O contacto isento de tensão deve assegurar a carga mínima aplicável
de 15 V CC 10 mA.
12 Cabo da interface de utilizador 2
(i)
(i) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 500 m.
13 Alimentação no tarifário normal
por kWh
2+terra
(b)
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
ATENÇÃO
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
ATENÇÃO
Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
(1) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).

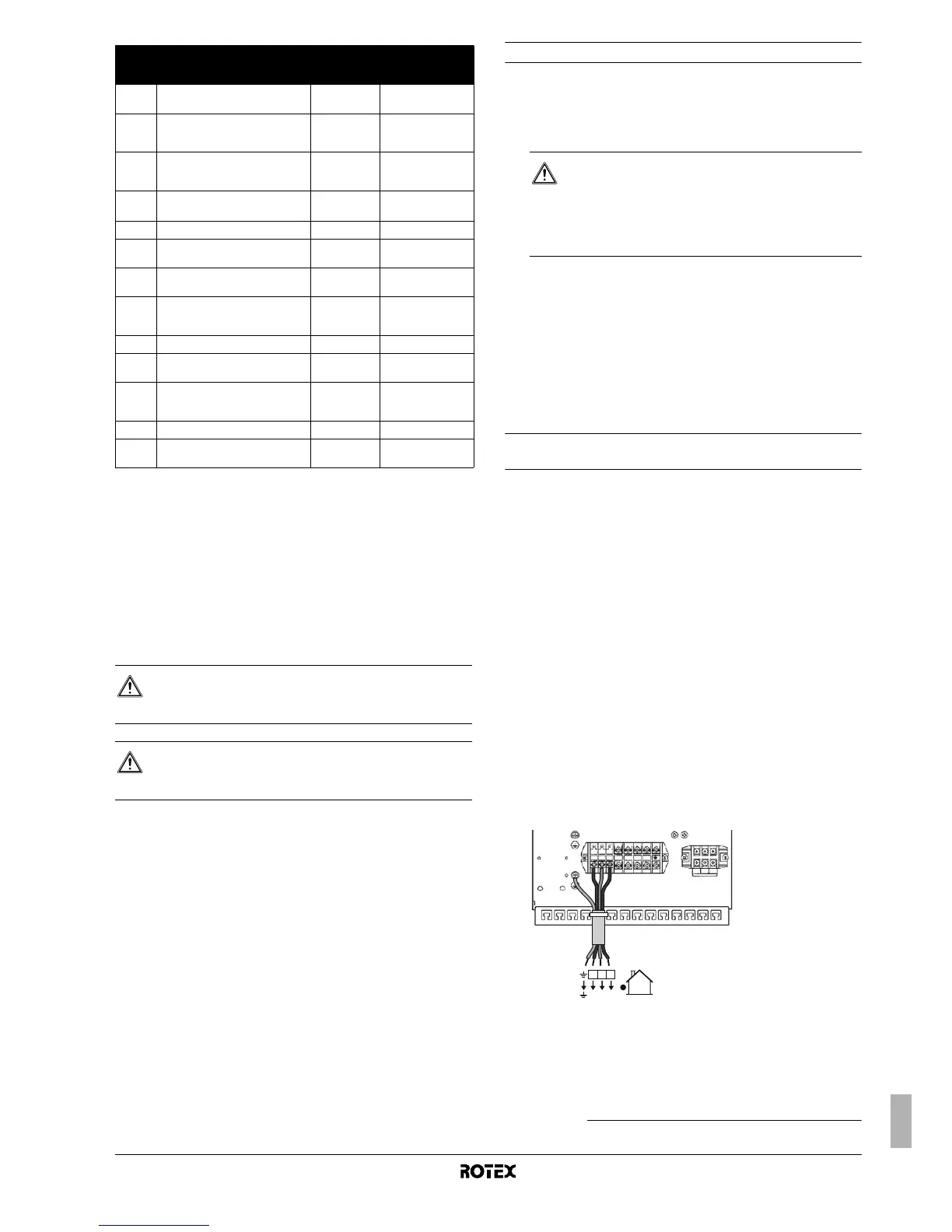

X3M
X1M
123
1 3
2
123
