Manual de instalación
19
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010

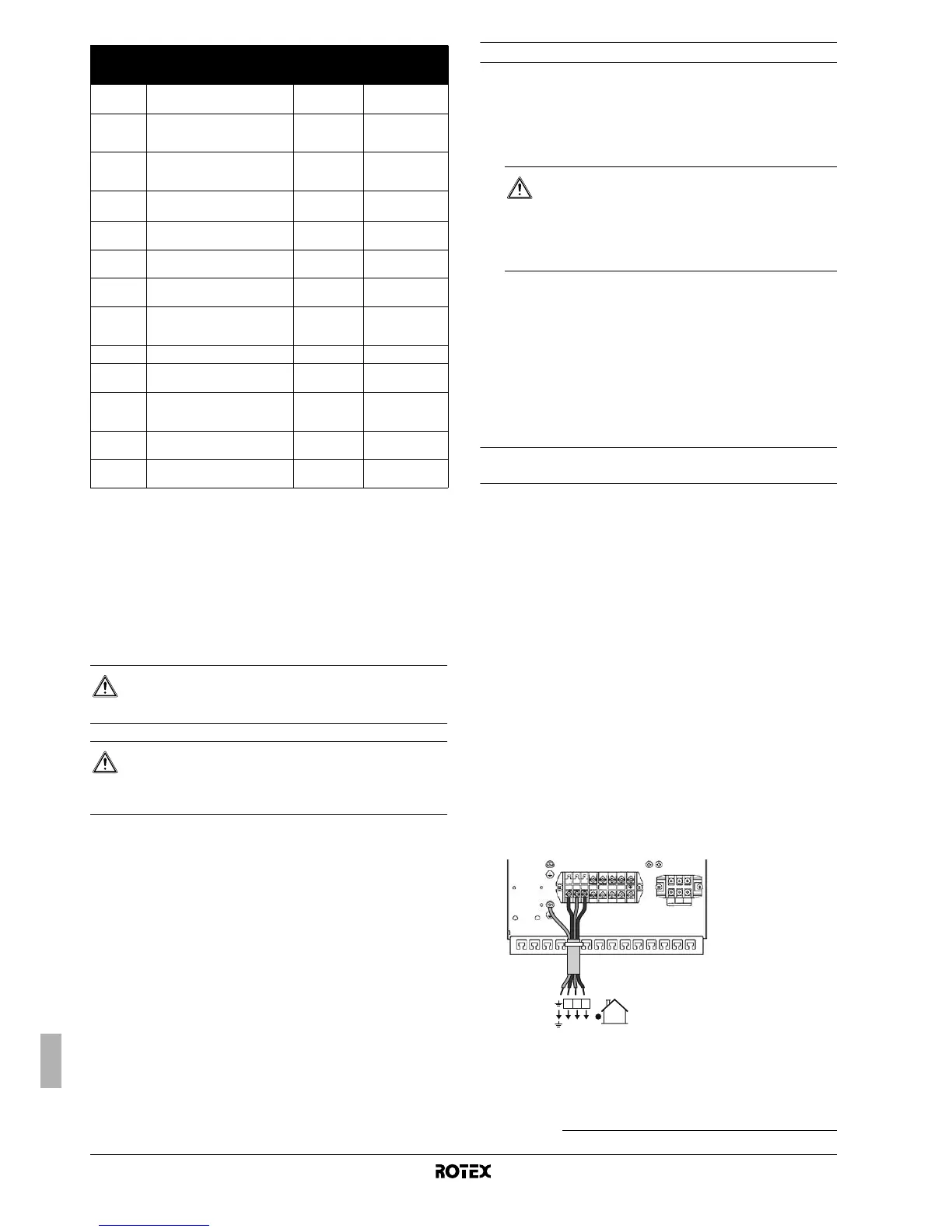

Instrucciones acerca del cableado de obra
■ La mayor parte del cableado de obra de la unidad interior debe
realizarse en el bloque de terminales del interior de la caja de
conexiones. Para acceder al bloque de terminales extraiga la
tapa de la unidad interior y el panel de mantenimiento de la caja
de conexiones; consulte al respecto el apartado "5.1. Cómo
abrir la unidad interior" en la página 10.
■ Los sujetacables se encuentran en la parte inferior de la caja de
conexiones. Fije todos los cables mediante sujetacables
(suministro independiente).
■ Es necesario utilizar un circuito de alimentación independiente
para el calefactor auxiliar.
■ Las instalaciones equipadas con depósito de agua caliente
sanitaria (opcional) necesitan un circuito de alimentación
independiente para la resistencia eléctrica
(1)
.
Consulte el manual de instalación del depósito de agua caliente
sanitaria.
Conexión del cable de alimentación y del cable
de comunicaciones para la unidad interior
Requisitos del circuito de alimentación y del cableado
El cable de alimentación para la unidad interior viene de la unidad
exterior. La comunicación de datos a la unidad exterior tiene lugar
a través del mismo cable.
Para obtener información acerca de todas las directrices
y especificaciones en relación al cableado de campo entre la unidad
interior y la unidad exterior consulte el manual de instalación de la
unidad exterior.
Procedimiento
1 Tomando el cable adecuado conecte el circuito de alimentación
a los terminales correspondientes tal y como se indica en el
diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra en la placa de montaje de la caja de conexiones.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
4 Cuando instale los cables, asegúrese de que éstos no
obstaculicen el montaje de la tapa de la unidad interior, consulte
la figura 3.
Nota: sólo se muestra el cableado de obra relevante.
Elemento Descripción
Número de
conductores
requerido
Corriente
máxima de
funcionamiento
1 Cable de alimentación para
la unidad exterior
2+GND
(a)
(a) Consulte la placa de especificaciones técnicas de la unidad exterior.
2 Alimentación de la unidad
interior y cable de
comunicaciones
3+GND
(b)
(b) Sección recta del cable de 2,5 mm
2
3 Cable de alimentación para
el calefactor de la placa
inferior
(c)
(c) El cable del calefactor de la placa inferior sólo es aplicable con la unidad
RRLQ_AA/AB/BA o en caso de utilizar un kit opcional EKBPHT. La unidad
exterior RRLQ_CA controla el calefactor de la placa inferior internamente
mediante la pcb de la unidad exterior.
2
(d)
(d) Sección mínima del cable 0,75 mm
2
4 Cable de alimentación del
calefactor auxiliar
2+GND o
3+GND
(e)
(e) Consulte la tabla del apartado "Conexión de la alimentación del calefactor
auxiliar" en la página 20.
5 Cable del termostato
de la habitación
3 ó 4 100 mA
(d)
6 Cable de control de la válvula
de 3 vías
2+GND 100 mA
(d)
7 Cable de control de la válvula
de 2 vías
2+GND 100 mA
(d)
8 Alimentación de la resistencia
eléctrica y el cable de
protección térmica
(f)
(f) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
4+GND (b)
9 Cable del termistor 2
(g)
(g) El termistor y el cable de conexión (12 m) vienen incluidos con la unidad interior.
10 Cable de alimentación de
la resistencia eléctrica(f)
2+GND 13 A
11 Cable de suministro de
alimentación a tarifa reducida
(contacto desenergizado)
2
(h)
(h) Sección de cable 0,75 mm
2
hasta 1,25 mm
2
, longitud máxima: 50 m.
Un contacto sin tensión debe asegurar la carga mínima aplicable de 15 V de CC,
10 mA
12 Cable de la interfaz del
usuario
2
(i)
(i) Sección de cable 0,75 mm
2
hasta 1,25 mm
2
, longitud máxima: 500 m.
13 Suministro eléctrico a tarifa
normal
2+GND (b)
PRECAUCIÓN
Seleccione todos los cables y sus tamaños según la
legislación vigente.
ADVERTENCIA
Después de terminar los trabajos eléctricos, confirme que
cada pieza eléctrica y cada terminal dentro de la caja
eléctrica está conectado fijamente.
ADVERTENCIA
Corte la alimentación (la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la
alimentación del depósito de agua sanitaria) antes de
extraer el panel de servicio de la caja de
interruptores.
(1) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
X3M
X1M
123
1 3
2
123
