6.5. Installazione del kit della bacinella di drenaggio
EKHBDP (solo per i modelli RKHBX)
Per i modelli di riscaldamento/raffreddamento, è necessario installare
il kit della bacinella di drenaggio (vedere "4. Accessori" a pagina 10).
Durante il raffreddamento, il vapore acqueo (umidità) nell'aria
potrebbe condensarsi divenendo liquido e raccogliersi sulle tubazioni
fredde del refrigerante e dell'acqua. L'acqua viene raccolta nel
raccoglitore di condensa, il quale deve essere obbligatoriamente
collegato a uno scarico.
Per le istruzioni di installazione, vedere il foglio di istruzioni in
dotazione con il kit della bacinella di drenaggio.
6.6. Tubi del refrigerante
Per tutte le linee guida, le istruzioni e le specifiche relative ai tubi del
refrigerante tra l'unità interna e quella esterna, consultare il manuale
di installazione dell'unità esterna.
La posizione del tubo del gas e del tubo del liquido sull'unità interna
è illustrata in "5.2. Componenti principali" a pagina 11.
6.7. Tubi dell'acqua
Controllo del circuito idraulico
Le unità sono dotate di un attacco d'ingresso e di un attacco d'uscita
dell'acqua per il collegamento con il circuito idraulico. Questo circuito
deve essere fornito da un installatore ed essere conforme alla
legislazione applicabile.
6.8. Precauzioni generali relative al circuito idraulico
Prima di continuare l'installazione dell'unità, occorre controllare
i seguenti punti:
■ La pressione massima dell'acqua è 4 bar.
■ La temperatura massima dell'acqua durante il riscaldamento
ambiente è di 65°C
(1)
(impostazione del dispositivo di sicurezza) e
di 75°C durante il funzionamento del riscaldamento dell'acqua
calda per usi domestici (impostazione del dispositivo di sicurezza).

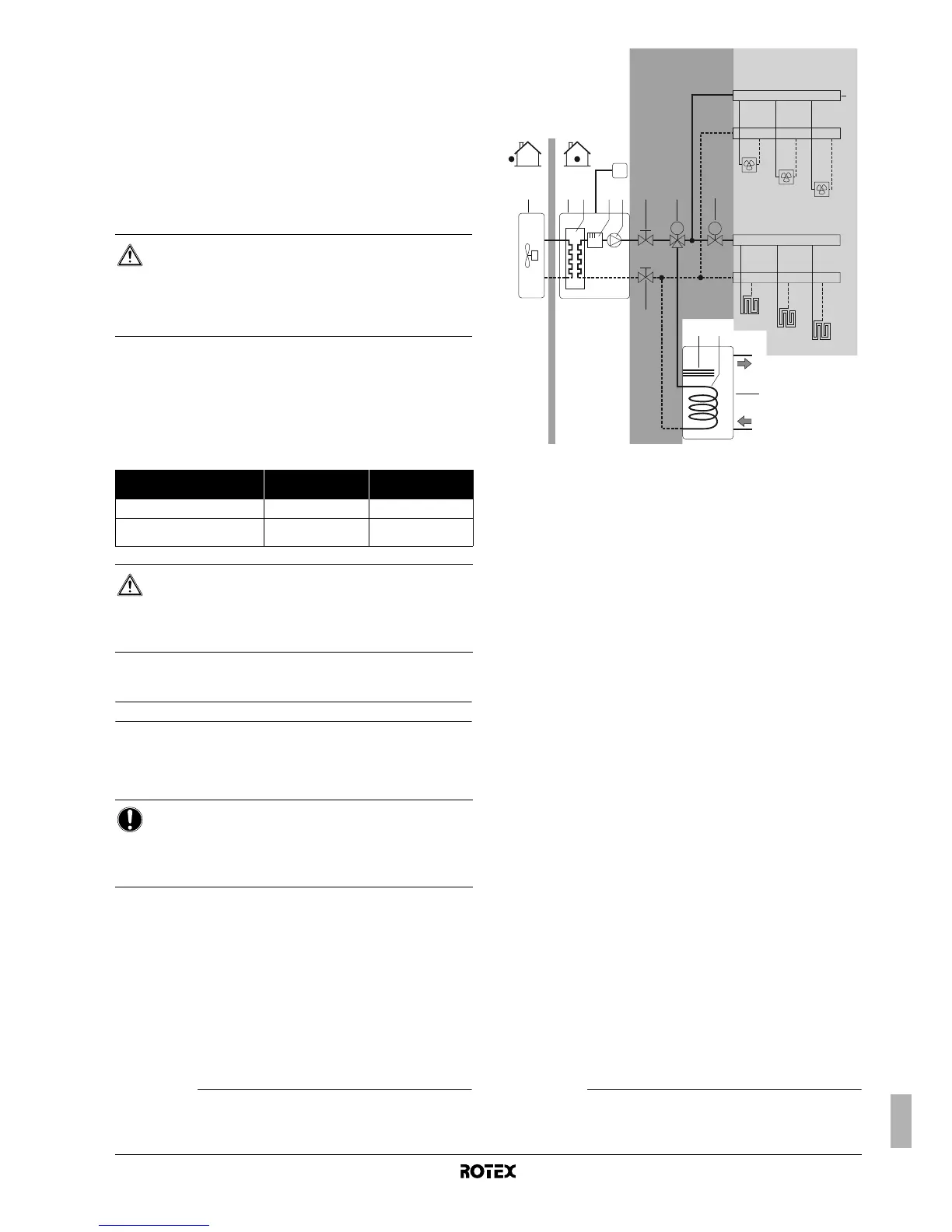

Assicurarsi che le tubazioni installate e i relativi accessori (valvole,
raccordi, ...) possano sopportare le temperature indicate nella
figura sotto.
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
(2)
5 Pompa
6 Valvola di chiusura
7 Valvola a 3 vie motorizzata (da reperire in loco)
8 Valvola a 2 vie motorizzata (da reperire in loco)
9 Collettore (da reperire in loco)
10 Serbatoio dell'acqua calda per usi domestici (opzionale)
11 Surriscaldatore
(3)
12 Serpentina dello scambiatore di calore
FCU1...3 Ventilconvettore (opzionale)
FHL1...3 Anello di riscaldamento a pavimento
T Termostato ambiente (opzionale)
■ Predisporre protezioni adeguate nel circuito idraulico per
assicurarsi che la pressione dell'acqua non superi mai la
pressione di lavoro massima consentita (4 bar).
■ Con l'unità siano state fornite due valvole di intercettazione. Per
facilitare le operazioni di assistenza e manutenzione, installarne
una all'ingresso e una all'uscita dell'acqua dell'unità interna.
Annotare la posizione delle valvole di chiusura. L'orientamento
delle valvole di drenaggio e di alimentazione integrate
è importante per la manutenzione. Vedere il paragrafo figura 3.
■ In tutti i punti bassi del circuito idraulico sono stati installati
rubinetti di scarico allo scopo di poter drenare tutta l'acqua
durante la manutenzione.
Sono disponibili due valvole di drenaggio integrate nelle valvole
di chiusura per drenare l'acqua dal sistema idraulico dell'unità
interna.
■ Assicurarsi di fornire un drenaggio adeguato per la valvola di
sicurezza, in modo da evitare che l'acqua entri in contatto con
i componenti elettrici.
■ In tutti i punti alti del circuito idraulico sono stati installati degli
sfoghi d'aria. Le valvole devono essere installate in posizioni
facilmente accessibili al personale di manutenzione. È previsto
uno spurgo dell'aria automatico all'interno dell'unità interna.
Verificare che la valvola di spurgo dell'aria non sia serrata, in
modo da garantire l'eliminazione automatica dell'aria nel circuito
idraulico.
ATTENZIONE
Assicurarsi di posizionare l'estremità del tubo flessibile
della valvola di sicurezza nel raccoglitore di condensa.
Diversamente, è possibile che l'acqua entri in contatto con
i componenti elettrici, dando luogo a scosse elettriche
o cortocircuiti dell'impianto elettrico.
Specifiche delle tubature
del refrigerante
Unità interna Unità esterna
Collegamento del tubo del gas
15,9 mm (5/8 pollici) 15,9 mm (5/8 pollici)
Collegamento del tubo del
liquido
9,5 mm (3/8 pollici) 9,5 mm (3/8 pollici)
ATTENZIONE
Quando si collegano le tubature del refrigerante, utilizzare
sempre due chiavi/chiavi inglesi per stringere o allentare i dadi!
In caso contrario si potrebbero danneggiare i collegamenti
delle tubature e si potrebbero verificare delle perdite.
AVVISO
L'unità deve essere utilizzata unicamente in un circuito
idraulico chiuso. L'applicazione in un circuito idraulico
aperto può causare una corrosione eccessiva della
tubazione dell'acqua.
(1) Assicurarsi che siano attive o selezionate le impostazioni in loco corrette
in base al tipo di serbatoio applicabile. Per ulteriori informazioni, vedere
le impostazioni in loco in "[4] Funzionamento del riscaldatore di
riserva/surriscaldatore e temperatura di disattivazione riscaldamento
ambiente" a pagina 29.
(2) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore
di riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per
usi domestici.
(3) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
