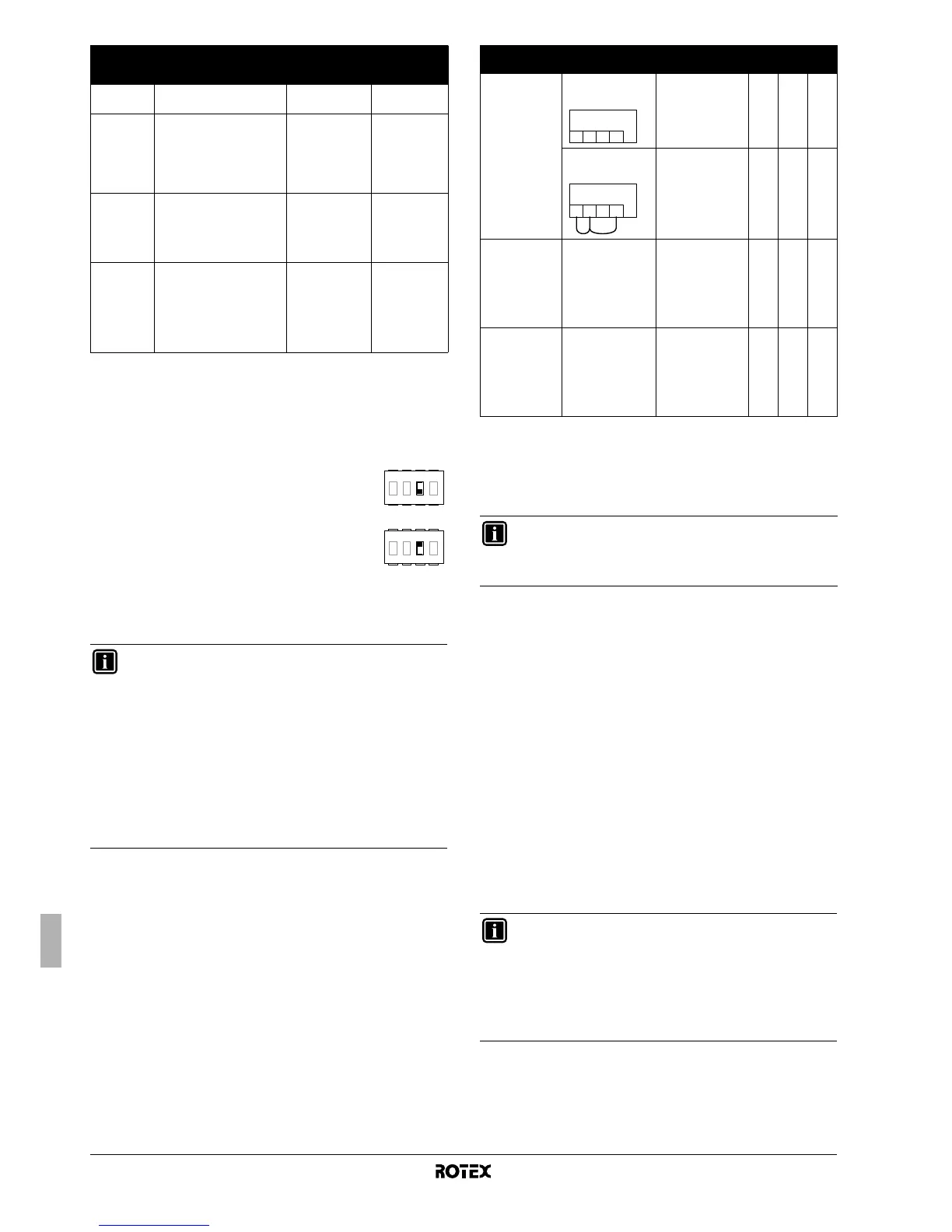

Manuel d'installation
24
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
8.2. Configuration de l'installation du thermostat
d'ambiance
Le tableau suivant reprend la configuration requise et le câblage de
thermostat au niveau du bornier (X2M: 1, 2, 3, 4) dans le coffret
électrique. L'utilisation de la pompe est reprise dans la troisième
colonne. Les trois dernières colonnes indiquent si la fonctionnalité
suivante est disponible sur l'interface utilisateur (UI) ou gérée par le
thermostat (T):
marche/arrêt du chauffage ou refroidissement de volume (y)
changement chauffage/refroidissement (=)
temporisateurs de chauffage et de refroidissement (pr)
8.3. Configuration du fonctionnement de la pompe
Sans thermostat d'ambiance: microcommutateur SS2-3=OFF
Lorsqu'il n'y a pas de thermostat raccordé à l'unité intérieure, le
fonctionnement de la pompe sera déterminé par la température de
l'eau de départ.
Pour forcer un fonctionnement en continu de la pompe lorsqu'aucun
thermostat d'ambiance n'est raccordé, procédez comme suit:
- réglez le commutateur à bascule SS2-3 sur ON,
- court-circuitez les numéros de borne 1-2-4 du bornier du
coffret électrique.
Avec thermostat d'ambiance: microcommutateur SS2-3=ON
Lorsque le thermostat est connecté à l'unité intérieure, la pompe
s'actionnera en continu chaque fois qu'il y a une demande de
chauffage ou de refroidissement par le thermostat.
Point de consigne double
Lorsque le point de consigne double est activé, le fonctionnement de
la pompe sera déterminé en fonction du statut du microcommutateur
SS2-3 et des contacts de sélection de point de consigne. Reportez-
vous au tableau ci-dessous.
Microco-
mmutateur
SS2
Description ON OFF
1 Ne s'applique pas
à l'installateur
(par défaut)
2 Pose du ballon d'eau
chaude domestique
(reportez-vous à la section
"8.4. Configuration de
pose du ballon d'eau
chaude domestique" à la
page 25)
Installé Non installé
(par défaut)
3 Connexion du thermostat
d'ambiance
(reportez-vous à la section
"8.2. Configuration de
l'installation du thermostat
d'ambiance" à la page 24)
Thermostat
d'ambiance
connecté
Pas de
thermostat
d'ambiance
connecté
(par défaut)
4 Ce réglage
(a)
décide du
mode de fonctionnement
de la pompe à chaleur
lorsqu'il y a une demande
simultanée pour plus de
chauffage/refroidissement
de volume et de chauffage
d'eau domestique.
(a) Uniquement d'application dans le cas du microcommutateur 2 = ON.
Priorité de
chauffage/
refroidissement
Priorité à la
demande la
plus élevée
(b)
(b) Le mode de chauffage/refroidissement ou d'eau domestique peut être limité par
le programmateur et/ou les réglages sur place (4, 5, 8).
Lorsqu'aucun thermostat d'ambiance n'est
raccordé à l'unité intérieure, le commutateur
à bascule SS2-3 doit être réglé sur OFF.
Lorsque le thermostat d'ambiance est
raccordé à l'unité intérieure, le commutateur
à bascule SS2-3 doit être réglé sur ON.
Au niveau du thermostat d'ambiance, confirmez les bons
réglages (6®02=oui, 6®05=9, 6®06=5) pour éviter la mise en marche
et l'arrêt répétés de la pompe et ménager ainsi sa durée de vie.
INFORMATIONS
Lorsque le thermostat d'ambiance est raccordé
à l'unité intérieure, les programmateurs de chauffage
et de refroidissement ne sont jamais disponibles. Les
autres programmateurs ne sont pas affectés. Pour
plus d'informations sur les programmateurs, reportez-
vous au mode d'emploi.
Lorsqu'un thermostat d'ambiance est raccordé
à l'unité intérieure et que le bouton = ou y est
enfoncé, l'indicateur de commande centralisée e se
mettra à clignoter pour indiquer que le thermostat
d'ambiance a priorité et commandera la mise en
marche/l'arrêt et le changement.
4321
ONOFF
4321
ONOFF
Thermostat Configuration
Fonctionnement
de la pompe
yy
yy
==
==
pp
pp
rr
rr
Pas de
thermostat
SS2-3=OFF
Câblage: (non)
déterminé par la
température d'eau
de départ
(a)
(a) La pompe s'arrêtera lorsque le chauffage/refroidissement de volume est arrêté
ou lorsque l'eau atteint la température d'eau désirée telle qu'utilisée sur l'interface
utilisateur. Avec le chauffage/refroidissement activé, la pompe tournera ensuite
toutes les 5 minutes pendant 3 minutes pour vérifier la température d'eau.
UI UI UI
SS2-3=ON
câblage:
marche lorsque le
chauffage ou le
refroidissement de
volume est activé
(y)
UI UI UI
Thermostat
de chauffage
uniquement
SS2-3=ON
Câblage:
(reportez-vous
au manuel
d'installation du
kit de thermostat
d'ambiance)
marche lors d'une
demande de
chauffage par
le thermostat
d'ambiance
T—
Thermostat avec
commutateur
de chauffage/
refroidissement
SS2-3=ON
Câblage:
(reportez-vous
au manuel
d'installation du
kit de thermostat
d'ambiance)
marche lors d'une
demande de
chauffage ou d'une
demande de
refroidissement
par le thermostat
d'ambiance
TT
INFORMATIONS
Pour régler la vitesse de la pompe, reportez-vous à la
section "8.8. Réglage de la vitesse de pompe" à la
page 26.
INFORMATIONS
Lorsque le point de consigne double est activé, le
"fonctionnement de pompe forcé en continu" n'est pas
possible. Lorsque le SS2-3 est réglé sur ON pendant que
SP1 et SP2 sont tous deux fermés, le fonctionnement de la
pompe sera le même qu'avec thermostat d'ambiance et le
deuxième point de consigne sera le point de consigne
applicable. Reportez-vous au tableau ci-dessous.
X2M
1234
X2M
1234
