12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. Pompzekering FU2 (in-line zekering)
14. Pomprelais K4M
15. Transformator TR1
16. A4P
Digitale I/O-printplaat (enkel voor installaties met kit alarm op
afstand).
17. X6YA/X6YB/X6Y
Connectoren voor aansluiting op een elektrische voeding met
normaal kWh-tarief. Zie ook "Op een voeding met kWh-
voordeeltarief aansluiten" op pagina 21.

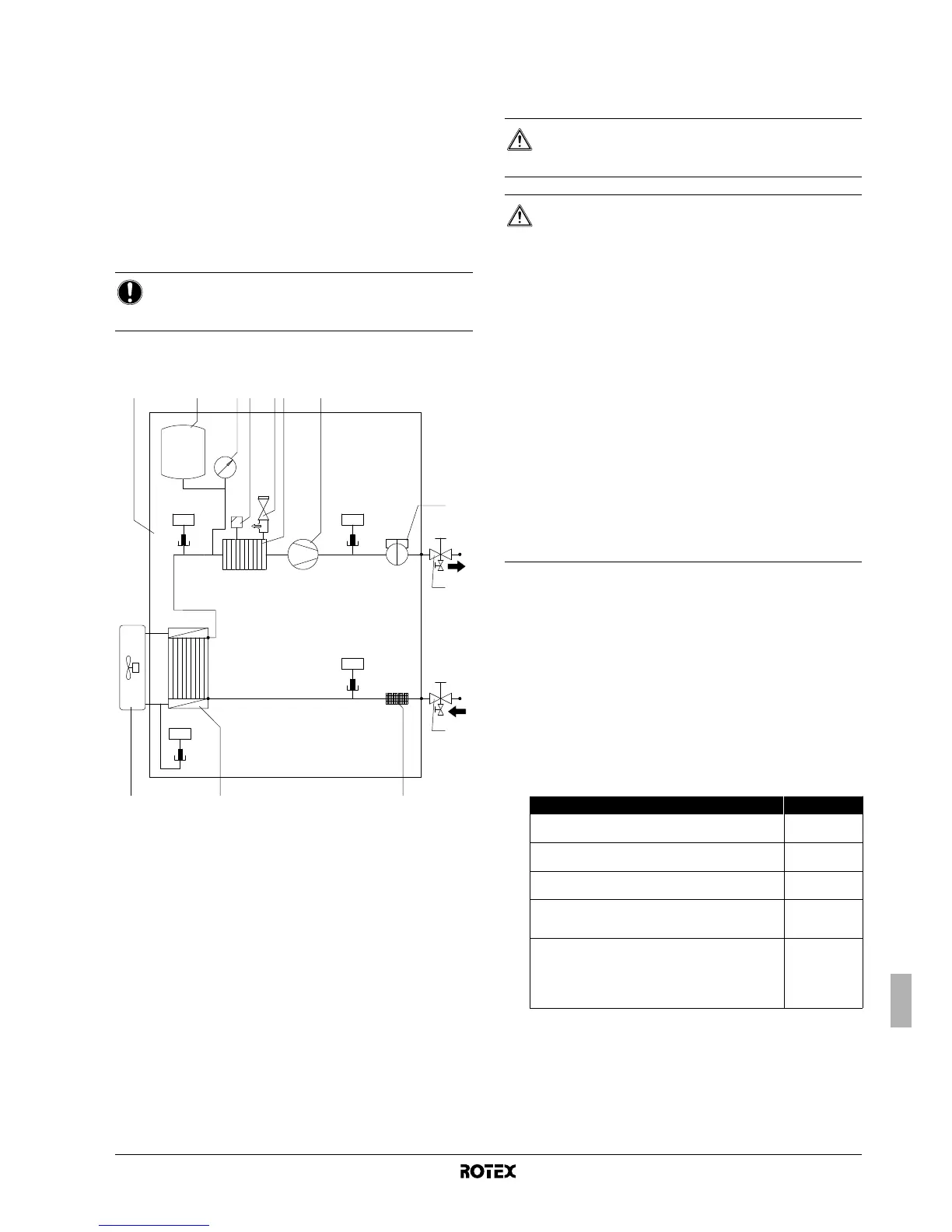

5.4. Functioneel schema
1 Buitenunit
2 Binnenunit
3 Expansievat
4 Manometer
5 Ontluchtingsklep
6 Drukveiligheidsklep
7 Backupverwarming
8 Pomp
9 Stromingsschakelaar
10 Afsluiter wateruitlaat met aftapkraan (lokale installatie)
11 Afsluiter waterinlaat met aftapkraan (lokale installatie)
12 Filter
13 Warmtewisselaar
R1T Thermistor warmtewisselaar uitlaatwater
R2T Thermistor backupverwarming uitlaatwater
R3T Thermistor koelmiddelvloeistofzijde
R4T Thermistor inlaatwater
6. INSTALLATIE VAN DE BINNENUNIT
6.1. Keuze van de installatieplaats
De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
■ De installatieplaats is vorstvrij.
■ Voldoende vrije ruimte rond de unit voor onderhoud.
(Zie afbeelding 2).
■ Voldoende ruimte rond de unit voor luchtcirculatie.
■ Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
■ Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "12. Technische specificaties" op pagina 50).
■ Alle leidinglengten en afstanden zijn nageleefd.
LET OP
Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
WAARSCHUWING
Neem gepaste maatregelen om te voorkomen dat kleine
dieren gaan nestelen in de unit.
VOORZICHTIG
■ Kleine dieren die in contact komen met elektrische
onderdelen kunnen storingen, rook of brand
veroorzaken. Deel aan de klant mee dat het zeer
raadzaam is om de ruimte rond de unit schoon te
houden.
■ De apparatuur is niet bedoeld voor gebruik in een
omgeving met ontploffingsgevaar.
■ Neem voldoende voorzorgsmaatregelen in overeen-
stemming met de geldende wetgeving, voor het geval
van een koelmiddellek.
■ Neem voorzorgsmaatregelen indien de unit in een
kleine ruimte wordt geïnstalleerd zodat de concentratie
koelmiddel bij een evt. koelmiddellekkage niet de max.
toegestane veiligheidslimieten overschrijdt.
Te hoge koelmiddelconcentraties in een gesloten
ruimte kunnen leiden tot een zuurstofgebrek.
■ In de aanwezigheid van mogelijke lekken van
ontvlambare gassen, van koolstofvezels of
ontbrandbaar stof in de lucht of waar wordt gewerkt
met vluchtige ontvlambare stoffen, zoals thinner of
benzine.
Dergelijke gassen kunnen brand veroorzaken.
Vereiste Waarde
Maximaal toegestane koelmiddelleidinglengte tussen
buiten- en binnenunit
75 m / 50 m
(a)
(a) Afhankelijk van de aangesloten buitenunit. Raadpleeg de
montagehandleiding van de buitenunit.
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
3 m
(b)
(b) Wanneer <5 m, moet de buitenunit worden bijgevuld (afhankelijk van de
aangesloten buitenunit). Raadpleeg de montagehandleiding van de
buitenunit.
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
30 m
Maximaal toegestane afstand tussen de 3-wegsklep
en de binnenunit (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik).
3 m
Maximaal toegestane afstand tussen de tank voor
warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
10 m
