RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Manual de instalação
13
■ Durante o funcionamento normal, a unidade hydrobox produz
um som que pode ser considerado ruído. A origem do som
poderá ser o funcionamento da bomba de água e/ou
a activação do contactor. Por este motivo, é aconselhável
instalar a unidade hydrobox numa parede sólida, que não fique
perto de ambientes sensíveis em termos acústicos (como
é o caso dos quartos).
■ Não instale a unidade em locais com humidade elevada (como
é o caso das casas-de-banho).
■ Não instale a unidade em locais habituais de trabalho.
Em caso de trabalhos de construção (por ex., estaleiros de
obras) onde se produz muito pó, é necessário cobrir a unidade.
■ Tenha o cuidado de assegurar que, em caso de fugas de água,
esta não possa causar qualquer dano ao espaço de instalação
e sua envolvente.
■ Não coloque nenhum objecto nem equipamento em cima da
unidade.
■ Instale o cabo de alimentação a pelo menos 1 metro de
distância de televisores ou rádios, para evitar interferências na
imagem ou ruído.
(Dependendo das ondas de rádio, uma distância de 1 metro
pode ser insuficiente para eliminação do ruído.)
■ Não instale a unidade nos seguintes locais, nem em locais de
características semelhantes:
■ Com névoas de fluidos, óleos minerais ou vapores (de óleo
ou outros).
As partes plásticas podem deteriorar-se, podendo cair ou
originar fugas de água.
■ Onde haja produção de gases corrosivos (gás sulfuroso, por
exemplo).
A corrosão dos tubos de cobre ou dos componentes
soldados pode provocar fugas de refrigerante.
■ Onde se encontrem máquinas que emitam ondas
electromagnéticas.
As ondas electromagnéticas podem perturbar o sistema de
controlo, provocando avarias no equipamento.
■ Onde o ar contenha uma elevada concentração de sal.
■ Onde haja grandes variações de tensão – em fábricas, por
exemplo.
■ Dentro de veículos ou de navios.
■ Onde houver vapores ácidos ou alcalinos.
6.2. Dimensões e espaço para assistência técnica
Unidade de medida: mm
Relativamente às dimensões da unidade, consulte a imagem 3.
1 Mangueira de drenagem flexível
2 Ligação da saída de água
3 Ligação da entrada de água
4 Ligação para o refrigerante (líquido)
5 Ligação para o refrigerante (gás)
FBSP Female British Standard Pipe (normas britânicas
de tubagem – fêmea)
MBSP Male British Standard Pipe (normas britânicas
de tubagem – macho)
Espaço necessário para intervenções técnicas, consulte a imagem 2.
6.3. Inspecção, manuseamento e desembalamento
da unidade
■ A unidade de interior vem embalada numa caixa de cartão, fixa
por tiras a uma palete de madeira.
■ Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
■ Verifique se estão presentes todos os acessórios da unidade de
interior (consulte "4. Acessórios" na página 10).
■ Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.

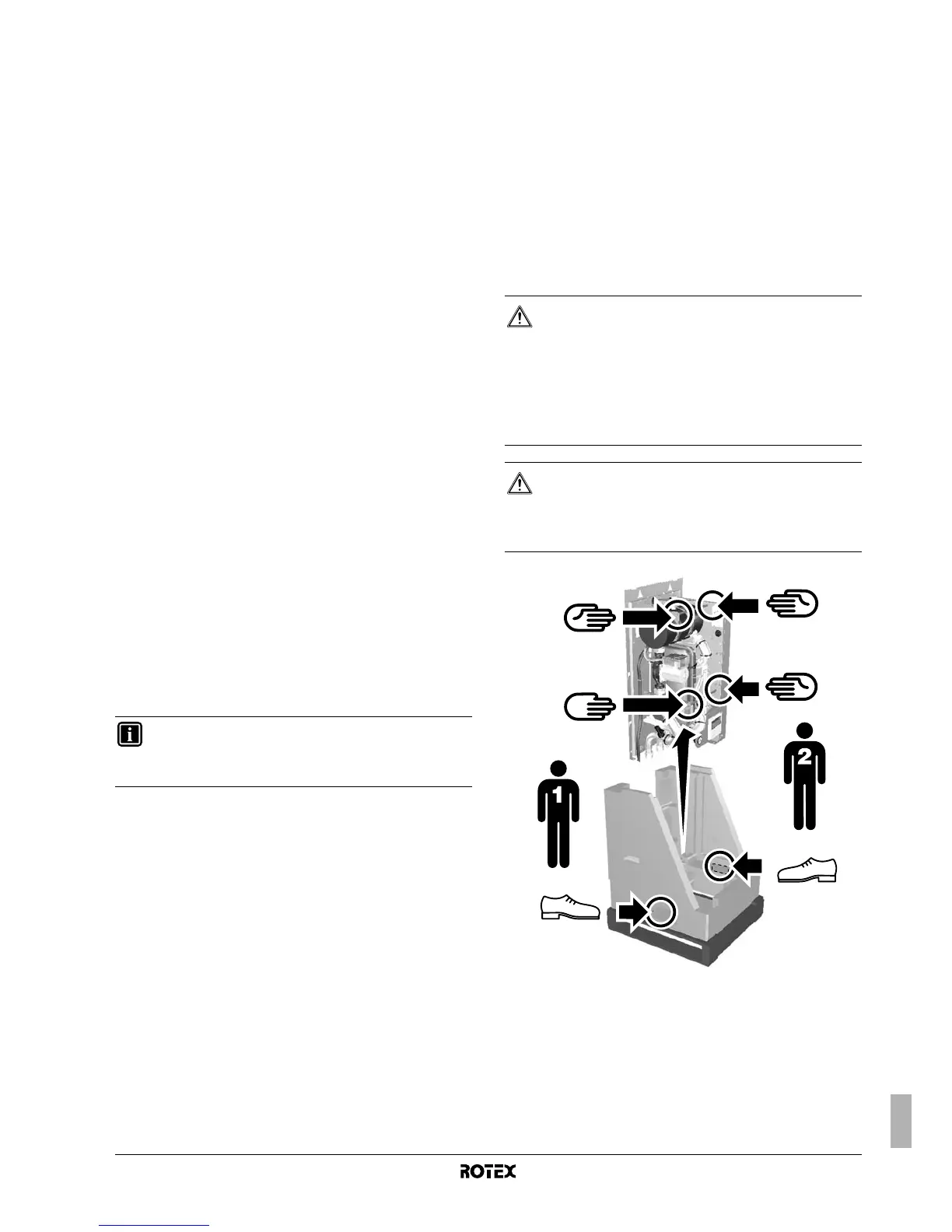

■ A unidade de interior pesa cerca de 48 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
INFORMAÇÕES
Se a instalação estiver equipada com um tanque de água
quente doméstica (opcional), consulte o manual de
instalação desse tanque.
CUIDADO
■ Não tente levantar a unidade, agarrando-a pela caixa
de distribuição ou pelas tubagens! Existem duas
barras de elevação, para por elas se içar a unidade.
■ Desfaça-se com segurança dos materiais de
embalagem. Os materiais de embalagem, como
pregos e outros elementos metálicos ou de madeira,
podem espetar-se nas pessoas ou provocar outros
tipos de lesões.
ATENÇÃO
Rasgue e deite fora os sacos plásticos de embalagem,
para que não fiquem ao alcance de crianças. As crianças
que brincam com sacos de plástico correm perigo de
morte por asfixia.
