Montaj kılavuzu
16
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010

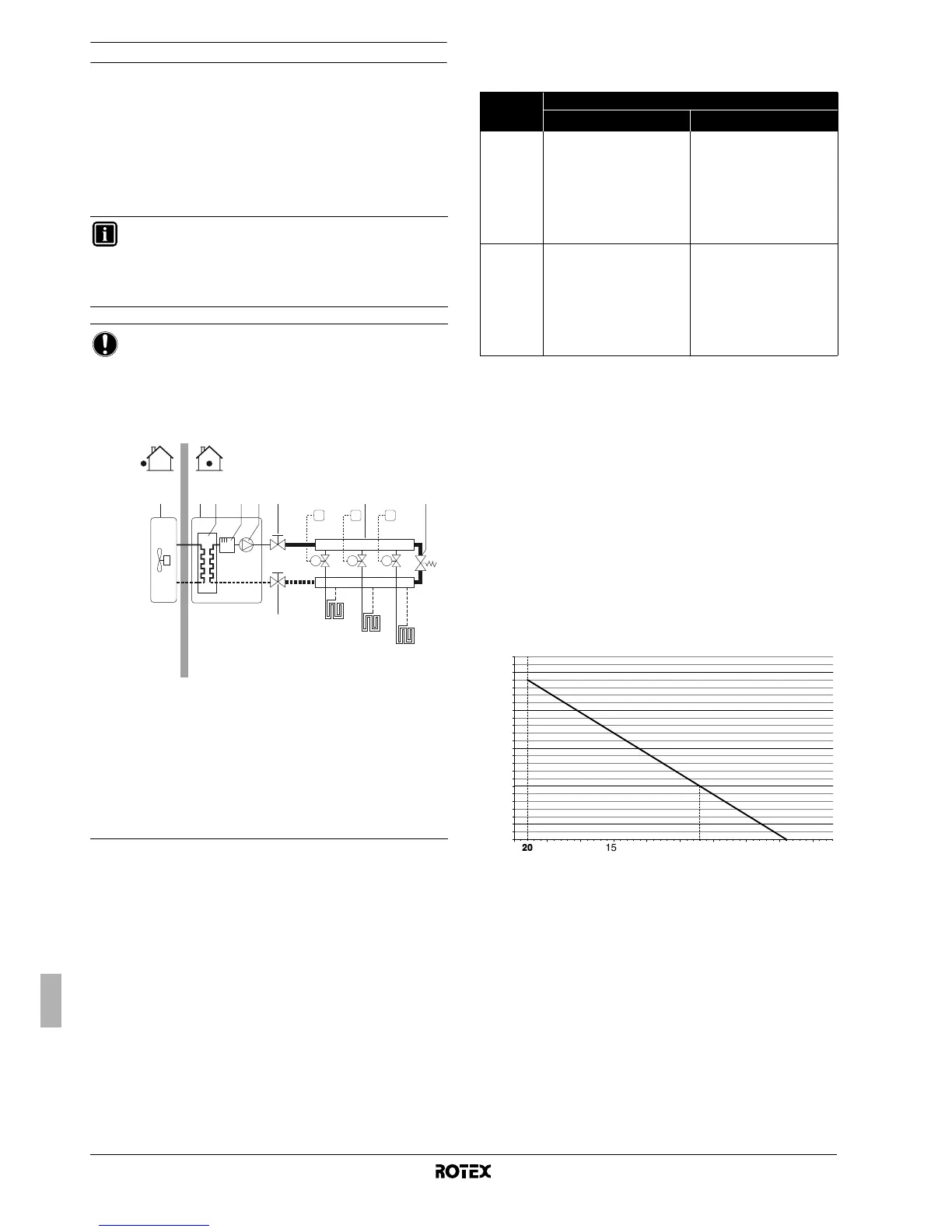

Su hacminin ve genleşme tankı ön-basıncının kontrol edilmesi
Ünitede fabrika çıkış ön basıncı 1 bar olan 10 litrelik bir genleşme
kabı vardır.
Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön
basıncının ayarlanması gerekebilir ve minimum ve maksimum su
hacmi kontrol edilmelidir.
1 İç ünitenin dahili su hacmi dışında tesisattaki toplam su
hacminin minimum 20 l olduğunu kontrol edin. İç ünitenin dahili
su hacmini öğrenmek için bkz. "12. Teknik özellikler", sayfa 49.
2 Aşağıdaki tabloyu kullanarak, genleşme vanası ön basıncının
ayarlanmasının gerekip olup olmadığına karar verin.
3 Aşağıdaki tabloya ve talimatlara bakarak, kurulumdaki toplam su
hacminin izin verilen maksimum su hacminin altında olup
olmadığına karar verin.
Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:
1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin:
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 litredir.
Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.
BİLGİ
Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç
verecektir.
Ancak kritik proseslerde ya da yüksek ısı yüküne sahip
odalarda daha fazla su hacmi gerekebilir.
BİLDİRİM
Her bir hacim ısıtma devresindeki sirkülasyon uzaktan
kumandalı vanalarla kontrol edildiğinde, bu minimum su
hacminin tüm vanalar kapalı olsa bile sürdürülmesi
önemlidir.
Örnek
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Kolektör (sahada tedarik edilir)
8 Baypas vanası (sahada tedarik edilir)
FHL1...3 Zeminden ısıtma devresi
T1...3 Ayrı oda termostatı (opsiyonel)
M1...3 Alttan ısıtma devresini kontrol etmek için ayrı
motorlu vana (sahada tedarik edilir)
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
8
645321
6
7
Montaj
yükseklik
farkı
(a)
(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile iç ünite arasındaki
yükseklik farkı (m). İç ünite tesisatın en yüksek noktasına yerleştirilmişse montaj
yüksekliği 0 m kabul edilir.
Su hacmi
≤280 l >280 l
≤7 m
Ön basınç ayarı gerekli
değildir.
Gerekli işlemler:
• ön basınç düşürülmelidir,
"Genleşme kabı ön yükleme
basıncının hesaplanması" ile
verilen şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden az
olup olmadığını kontrol edin
(aşağıdaki grafiği kullanın)
>7 m
Gerekli işlemler:
• ön basınç yükseltilmelidir,
"Genleşme kabı ön yükleme
basıncının hesaplanması" ile
verilen şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden az
olup olmadığını kontrol edin
(aşağıdaki grafiği kullanın)
Ünitenin genleşme kabı tesisat
için çok küçük.
pre-pressure = ön basınç
maximum water volume = maksimum su hacmi
0.3
0.5
1
1.5
2
2.5
100
500
2
0
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
