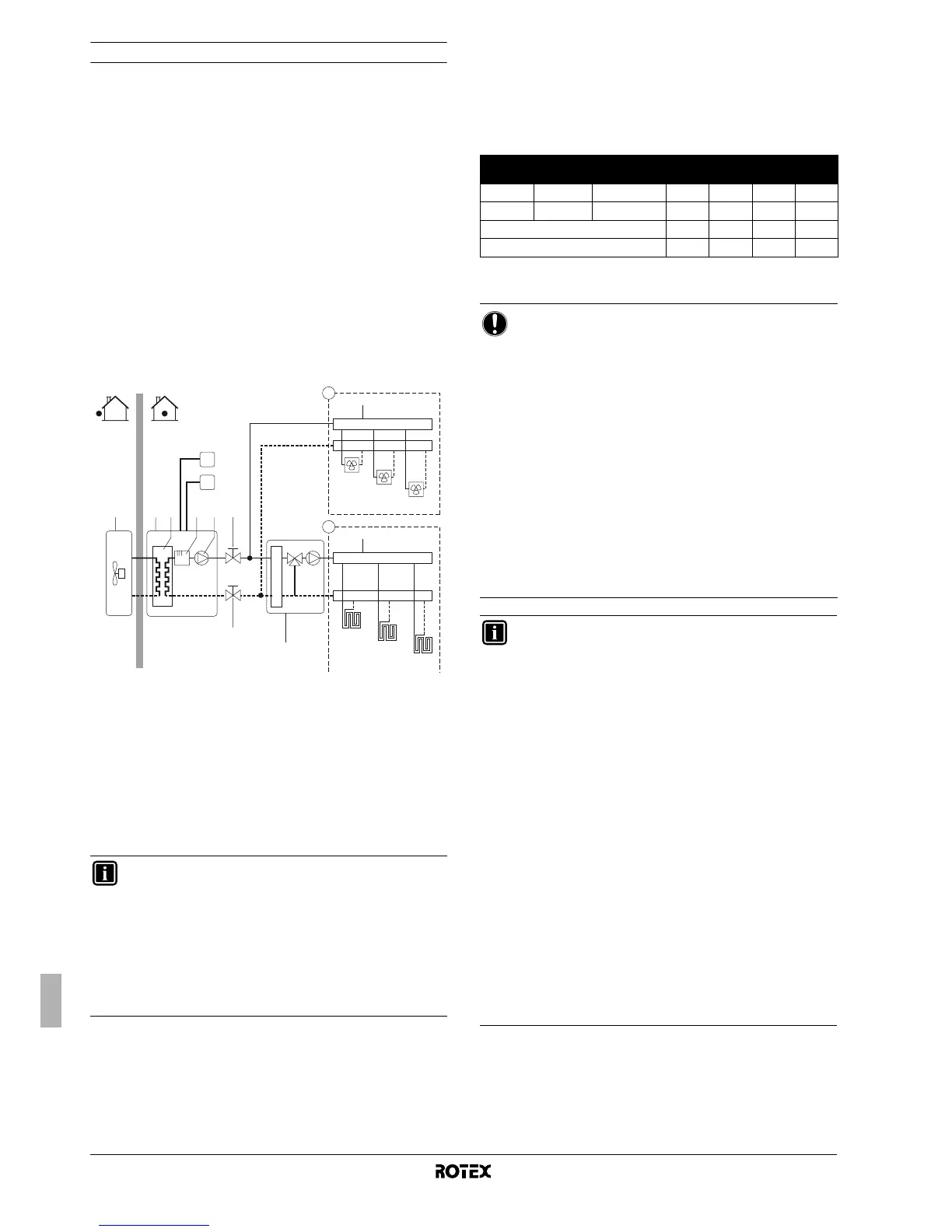

Toepassing 6
Verwarmen van ruimten met kamerthermostaattoepassing via vloer-
verwarmingslussen en ventilatorconvectoren. De vloerverwarmings-
lussen en ventilatorconvectoren vereisen een verschillende
watertemperatuur.
De vloerverwarmingslussen vereisen in de verwarmingsstand een
lagere watertemperatuur dan de ventilatorconvectoren. Om deze
twee instelpunten mogelijk te maken, wordt een mengstation gebruikt
dat de watertemperatuur aanpast aan de vereisten van de
vloerverwarmingslussen. De ventilatorconvectoren zijn rechtstreeks
aangesloten op het watercircuit van de binnenunit en de vloer-
verwarmingslussen zijn aangesloten na het mengstation. De
binnenunit bestuurt dit mengstation niet.
De werking en configuratie van het lokale watercircuit behoort tot de
verantwoordelijkheid van de installateur.
Rotex biedt alleen een besturingsfunctie met dubbele instelpunten.
Deze functie maakt twee instelpunten mogelijk. Afhankelijk van de
vereiste watertemperatuur (vloerverwarmingslussen en/of ventilator-
convectoren zijn vereist), kan het eerste of het tweede instelpunt
worden geactiveerd.
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Verdeelstuk zone B (lokale levering)
8 Verdeelstuk zone A (lokale levering)
9 Mengstation (lokale levering)
FCU1...3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
T1 Kamerthermostaat voor zone A (optie)
T2 Kamerthermostaat voor zone B (optie)
Pompwerking en verwarmen van ruimten
Wanneer de kamerthermostaat voor de vloerverwarmingslus (T1) en
de ventilatorconvectoren (T2) is aangesloten op de binnenunit, werkt
de pomp (5) bij een verzoek om verwarming van T1 en/of T2. De
buitenunit begint te werken om de doeltemperatuur van het
uittredend water te bereiken. De doeltemperatuur van het uittredend
water hangt af van welke kamerthermostaat verwarming vraagt.
Wanneer de kamertemperatuur van beide zones boven het instelpunt
van de thermostaat ligt, worden de buitenunit en de pomp stilgelegd.
INFORMATIE
■ Het voordeel van besturing met dubbel instelpunt is
dat de warmtepomp zal/kan werken met de laagste
vereiste temperatuur van uittredend water wanneer
alleen vloerverwarming vereist is. Een hogere
temperatuur van het uittredend water wordt alleen
vereist in het geval de ventilatorconvectoren werken.
Dit levert betere prestaties van de warmtepomp op.
■ Het hydraulisch evenwicht is zeer belangrijk.
(Hydrobox – mengstation – FCU1...3)
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
9
7
8
B
A
645321
6
Instelpunt
Lokale
instelling
Thermo-status
Zone A Eerste UI AAN UIT AAN UIT
Zone B Tweede [7-03] UIT AAN AAN UIT
Resulterende watertemperatuur UI [7-03] [7-03] —
Resulterende pompwerking AAN AAN AAN UIT
LET OP
■ Sluit de thermostaatdraden aan op de juiste
aansluitpunten (zie "5. Overzicht van de binnenunit"
op pagina 10).
■ Voer de lokale instellingen [7-02], [7-03] en [7-04]
goed uit. Zie "Besturing met dubbel instelpunt" op
pagina 33.
■ Configureer DIP-schakelaar SS2-3 op de printplaat
van de schakelkast van de RKHBH juist. Zie
"8.2. Configuratie van de installatie van de
kamerthermostaat" op pagina 23.
■ De installateur moet ervoor zorgen dat er zich geen
ongewenste situaties kunnen voordoen (bijv. een te
hoge watertemperatuur naar de vloerverwarmings-
lussen, enz.).
■ De feitelijke watertemperatuur in de vloer-
verwarmingslussen hangt af van de besturing en de
instelling van het mengstation.
INFORMATIE
■ De verzoeksignalen voor het verwarmen van ruimten
kunnen op twee verschillende manier worden
geïmplementeerd (keuze van de installateur):
- Thermo AAN/UIT-signaal van kamerthermostaat
- Statussignaal (actief/niet actief) van het
mengstation
■ Rotex levert geen enkel type mengstation. Besturing
met dubbel instelpunt biedt alleen de mogelijkheid om
twee instelpunten te gebruiken.
■ Wanneer alleen zone A verwarmen vraagt, krijgt zone
B water met een temperatuur die gelijk is aan het
eerste instelpunt.
Dit kan ertoe leiden dat zone B ongewenst verwarmd
wordt.
■ Wanneer alleen zone B verwarmen vraagt, krijgt het
mengstation water met een temperatuur die gelijk is
aan het tweede instelpunt.
Afhankelijk van de besturing van het mengstation, kan
de vloerverwarmingslus nog altijd water krijgen met
een temperatuur gelijk aan het instelpunt van het
mengstation.
■ Voor dit type van toepassing moet de selectie
verwarmen/koelen steeds op de gebruikersinterface
worden gemaakt. Zie "Besturing met dubbel
instelpunt" op pagina 33 voor meer informatie.
