RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Manuale d'installazione
27
8.9. Impostazioni in loco
L'unità interna viene configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e alle necessità dell'utente. Sono pertanto disponibili alcune
impostazioni in loco, accessibili e programmabili dall'interfaccia
dell'utente sull'unità interna.
A ogni impostazione in loco è assegnato un codice o numero di
3 cifre (ad esempio [1-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [1] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
Un elenco di tutte le impostazioni in loco, compreso di valori
predefiniti, è fornito in "8.10. Tabella delle impostazioni in loco" a
pagina 40. Nello stesso elenco sono state inserite 2 colonne per
registrare la data e il valore delle impostazioni in loco modificate
rispetto al valore predefinito.
Una descrizione dettagliata di ogni impostazione in loco è fornita
nella sezione "Descrizione dettagliata" a pagina 27.
Procedura
Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.
1 Premere il pulsante z per almeno 5 secondi per accedere alla
MODALITÀ DI IMPOSTAZIONE IN LOCO.

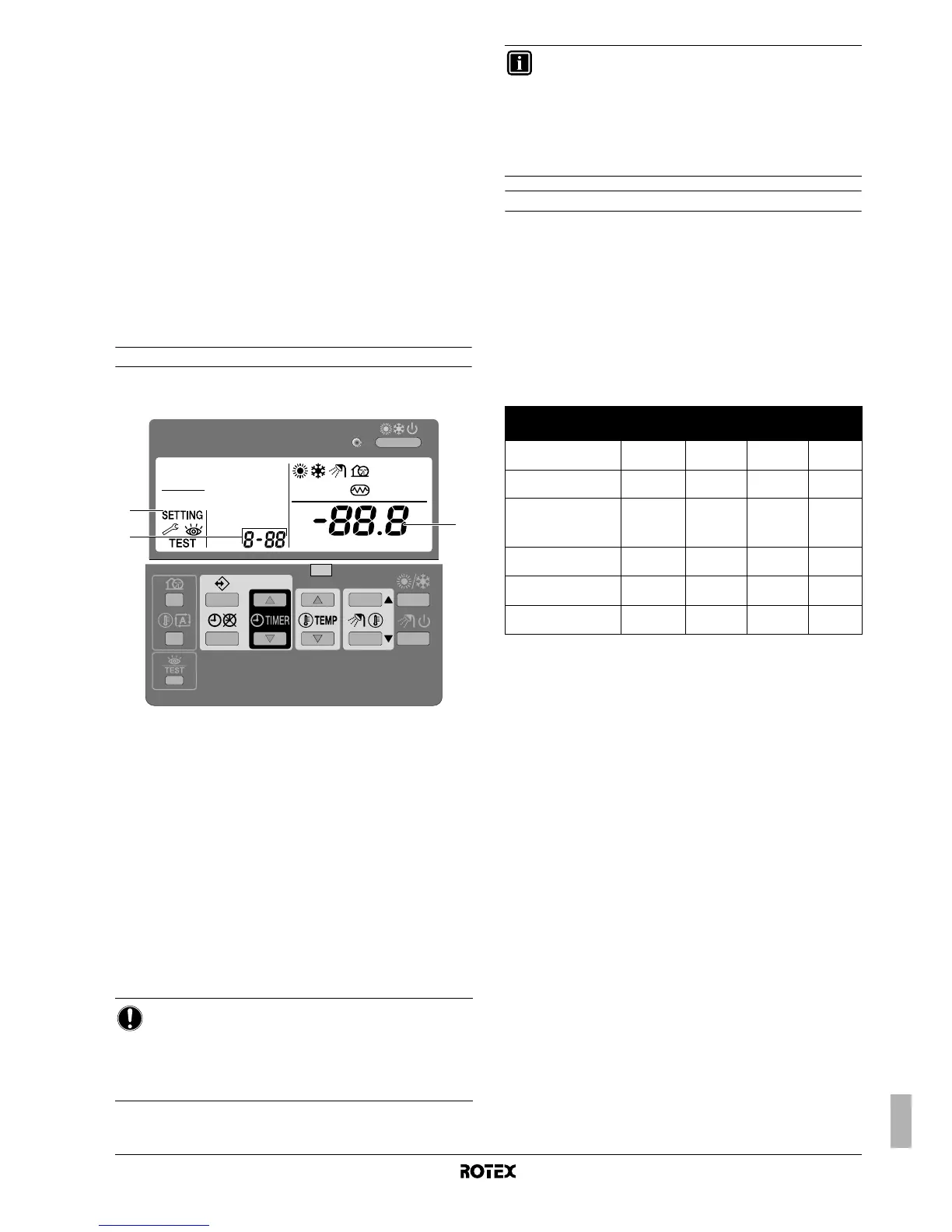

Viene visualizzata l'icona $ (3). Il codice
dell'impostazione in loco attualmente selezionato è indicato da
; (2) con il valore impostato visualizzato a destra - (1).
2 Premere il pulsante bgi per selezionare il primo codice
per l'impostazione in loco.
3 Premere il pulsante bgj per selezionare il secondo
codice per l'impostazione in loco.
4 Premere i pulsanti pfi e pfj per cambiare il
valore impostato per l'impostazione in loco selezionata.
5 Per salvare il nuovo valore, premere il pulsante pr.
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
7 Al termine, premere il pulsante z per uscire dalla MODALITÀ
DI IMPOSTAZIONE IN LOCO
.
Descrizione dettagliata
[0] Livello di autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere
contemporaneamente i pulsanti pfi e pfj e, subito
dopo, i pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno
5 secondi (modalità normale). Sull'interfaccia dell'utente non viene
visualizzata alcuna indicazione. Se viene selezionato il livello 2/3,
l'attuale livello di autorizzazione (2 o 3) è determinato dalla prima
impostazione in loco [0-00].
[1] set point dipendente dal clima
Le impostazioni in loco per il set point dipendente dal clima
definiscono i parametri per il funzionamento dipendente dal clima
dell'unità. Durante il funzionamento dipendente dal clima la
temperatura dell'acqua viene determinata automaticamente secondo
la temperatura esterna: a temperature esterne più basse corrisponde
un'acqua più calda e viceversa. Durante il funzionamento dipendente
dal clima, l'utente può aumentare o diminuire la temperatura target
dell'acqua di un massimo di 5°C. Consultare il manuale d'uso per
ulteriori informazioni sul funzionamento dipendente dal clima.
Impostazioni in loco per il funzionamento in modalità
riscaldamento
[1-00] Temperatura ambiente bassa (Lo_A): temperatura
esterna bassa.
[1-01] Temperatura ambiente alta (Hi_A): temperatura
esterna alta.
[1-02] set point a temperatura ambiente bassa (Lo_Ti): la
temperatura target dell'acqua in uscita quando la
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo_A).
Si fa notare che il valore Lo_Ti deve essere maggiore di
Hi_Ti, in quanto per temperature esterne più fredde (Lo_A) è
richiesta acqua più calda.
[1-03] set point a temperatura ambiente alta (Hi_Ti): la
temperatura target dell'acqua in uscita quando la
temperatura esterna è uguale o superiore alla temperatura
ambiente alta (Hi_A).
Il valore Hi_Ti deve essere minore di Lo_Ti, in quanto per
temperature esterne più calde (Hi_A) è sufficiente acqua
meno calda.
AVVISO
Le modifiche apportate a una specifica impostazione in
loco vengono memorizzate solo se si preme il pulsante
pr. La modifica apportata viene annullata se si immette
un nuovo codice di impostazione in loco o si preme il
pulsante z.
2
3
1
INFORMAZIONI
Prima della spedizione, i valori devono essere
impostati come indicato in "8.10. Tabella delle
impostazioni in loco" a pagina 40.
All'uscita dalla modalità di impostazione in loco,
durante l'inizializzazione dell'unità sul display LCD
dell'interfaccia dell'utente potrebbe essere
visualizzata l'indicazione "88".
Pulsante
Livello di autorizzazione
1 2 3
Pulsante per la
modalità silenziosa
s utilizzabile
Pulsante del set point
dipendente dal clima
ba utilizzabile
Pulsante di
attivazione/
disattivazione timer
di programmazione
pr utilizzabile utilizzabile
Pulsante di
programmazione
< utilizzabile
Pulsanti di regolazione
dell'ora
pfi
pfj
utilizzabile
Pulsante di
ispezione/collaudo
z utilizzabile
