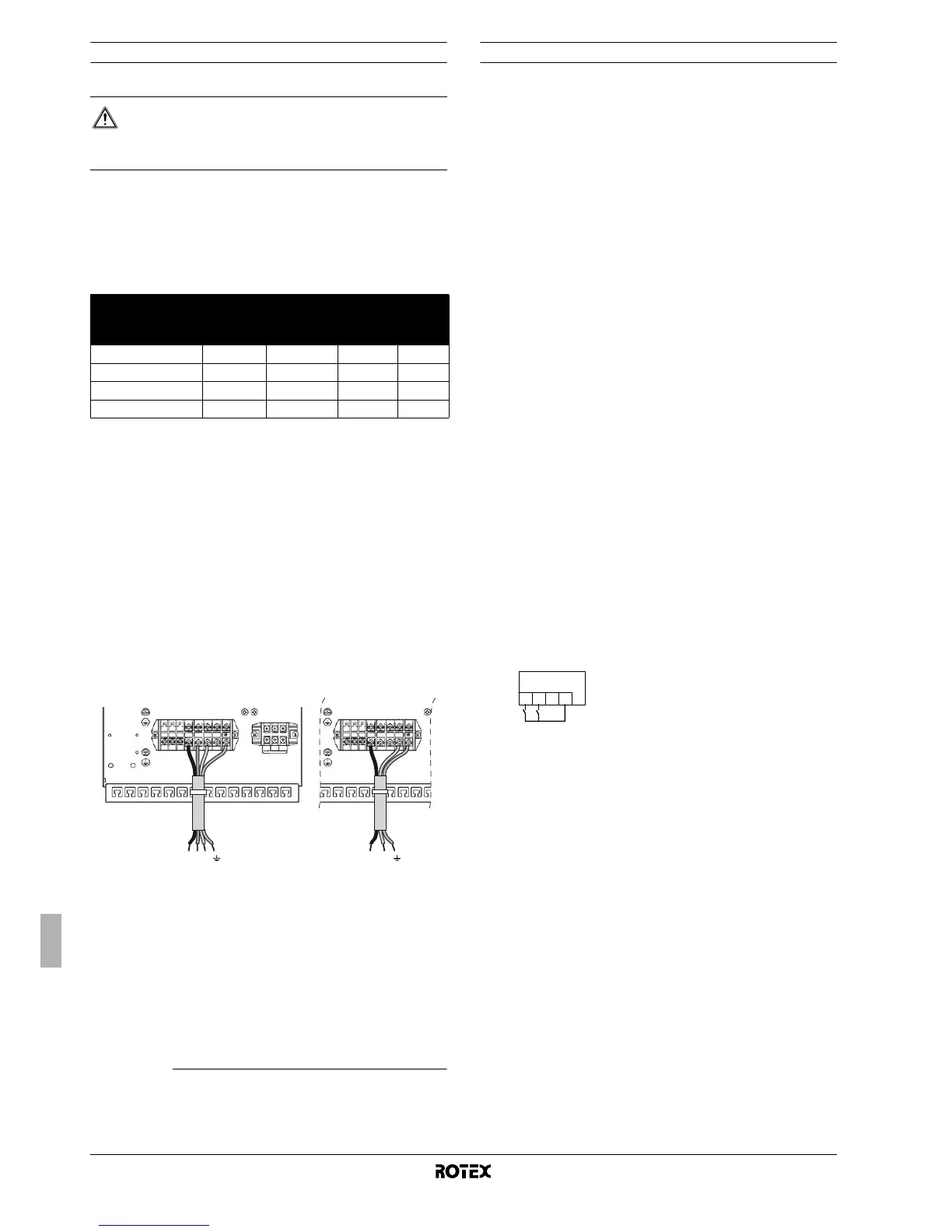

Manuel d'installation
20
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
Connexion de l'alimentation électrique du chauffage d'appoint
Exigences imposées au circuit et aux câbles électriques
Ce circuit d'alimentation doit être protégé par les dispositifs de
sécurité requis en fonction de la législation applicable.
Sélectionnez le câble électrique conformément à la législation
applicable. Pour le courant de service maximal du chauffage
d'appoint, reportez-vous au tableau ci-dessous.
(1) (2)
Procédure
1 À l'aide du câble approprié, raccordez le circuit électrique au
disjoncteur principal comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccordez le conducteur de terre (jaune/vert) à la vis de terre
de la borne X1M.
3 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Remarque: seul le câblage local pertinent est illustré.
Raccordement du câble de thermostat
Le raccordement du câble de thermostat dépend de l'application.
Reportez-vous également aux sections "3.4. Exemples d'application
typiques" à la page 4 et "8.2. Configuration de l'installation du
thermostat d'ambiance" à la page 24 pour plus d'informations et
connaître les options de configuration concernant le fonctionnement
de la pompe en combinaison avec un thermostat d'ambiance.
Exigences de thermostat
■ Alimentation électrique: 230 V AC ou sur batterie
■ Tension de contact: 230 V.
Procédure
1 Raccordez le câble de thermostat aux bornes adéquates
comme illustré dans le schéma de câblage et le manuel
d'installation du kit de thermostat d'ambiance.
2 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 Réglez le microcommutateur SS2-3 de la carte de circuit
imprimé sur ON. Reportez-vous à la section "8.2. Configuration
de l'installation du thermostat d'ambiance" à la page 24 pour
plus d'informations.
Raccordement des contacts du premier et du deuxième point
de consigne
Le raccordement du contact du point de consigne ne se fait que si le
contact du point de consigne double est activé.
Reportez-vous également aux sections "3.4. Exemples d'application
typiques" à la page 4 et "Contrôle de point de consigne double" à la
page 34.
Exigences de contact
Le contact sera un contact libre de tension qui garantit 230 V
(100 mA).
Procédure
1 Raccordez le contact du premier et du deuxième point de
consigne aux bornes appropriées comme le montre la figure
ci-dessous.
2 Fixez les câbles aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 En fonction du fonctionnement requis de la pompe, réglez le
microcommutateur SS2-3 et le réglage sur place [F-00].
Reportez-vous à la section "8.3. Configuration du
fonctionnement de la pompe" à la page 24 et au réglage sur
place [F-00] dans la section "[F] Configuration des options" à la
page 39.
ATTENTION
Utilisez un circuit électrique spécifique pour le chauffage
d'appoint et le surchauffage
(a)
. N'utilisez jamais un circuit
électrique partagé par un autre appareil.
(a) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
(1) Norme technique européenne/internationale fixant les limites des courants
harmoniques produits par l'équipement raccordé aux systèmes basse
tension publics avec une entrée de courant de >16 A et ≤75 A par phase.
(2) Norme technique européenne/internationale fixant les limites des
variations de tension, de fluctuation de tension et d'oscillation dans les
systèmes d'alimentation basse tension publics pour équipements avec
courant nominal de ≤75 A.
Modèle d'unité
intérieure
Capacité du
chauffage
d'appoint
Tension
nominale du
chauffage
d'appoint
Courant de
service
maximal
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) Équipement conforme à EN/IEC 61000-3-12
(1)
(b) Cet équipement est conforme à EN/IEC 61000-3-11
(2)
pour autant que
l'impédance du système Z
sys
soit inférieure ou égale à Z
max
au point d'interface
entre l'alimentation de l'utilisateur et le système public. L'installateur ou
l'utilisateur de l'équipement a la responsabilité – éventuellement en consultant
l'opérateur du réseau de distribution – de veiller à ce que l'équipement soit
uniquement raccordé à l'alimentation avec une impédance du système Z
sys
inférieure ou égale à Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*016BB6WN 6 kW 3x 400 V 8,6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1 Contact du premier point de consigne
SP2 Contact du deuxième point de consigne
