RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
Manuel d'installation
45
Réglages sur place
Réglage pour assèchement de chape pour chauffage par le sol
■ [F-05] Sélection du numéro d'action
■ [F-06] Point de consigne de chauffage du numéro d'action
sélectionné [F-05]
■ [F-07] Heure du numéro d'action sélectionné [F-05] (par pas de
12 heures)
■ [F-08] Programme d'assèchement de chape pour chauffage par
le sol activé (1)/désactivé (0)
■ [F-09] (lecture seule) Dernier numéro d'action exécuté.
Si le "programme d'assèchement de chape pour chauffage par le
sol" a été correctement exécuté alors [F-09] prend la valeur 21.
Mise en route
■ Chaque action est exécutée avec un point de consigne de
chauffage programmé pour une heure programmée (par pas de
12 heures).
■ Un maximum de 20 actions différentes peuvent être
programmées.
■ Le programme est activé au cours du test de fonctionnement.
■ Lorsque le programme s'arrête du fait d'une erreur, d'un arrêt du
fonctionnement ou d'une panne de courant, le code d'erreur U3
s'affiche.
Pour résoudre les codes d'erreur, reportez-vous à la section
"11.3. Codes d'erreur" à la page 49.
Procédure

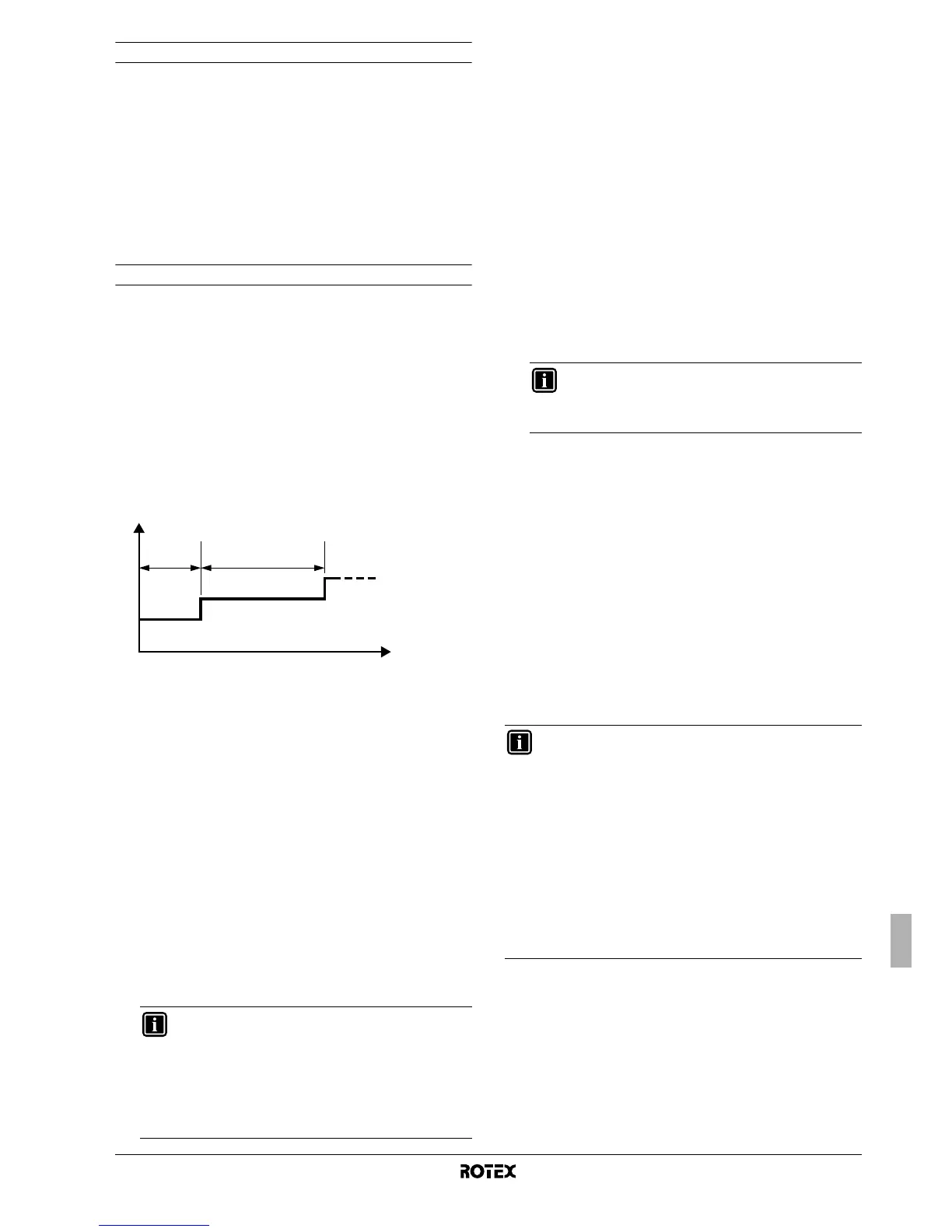

Exemple de programme:
H Point de consigne de chauffage
t Heure
(1) Action numéro 1
(2) Action numéro 2
1 Configurez les réglages sur site
■ Les différentes actions sont programmées comme suit:
(reportez-vous à la section "8.9. Réglages sur place" à la
page 26 pour modifier les réglages sur site)
1 Réglez [F-05] (numéro d'action), action à programmer,
exemple 1.
Conservez la nouvelle valeur en appuyant sur le bouton pr.
2 Réglez [F-06] (point de consigne de chauffage du numéro
d'action sélectionné [F-05]), exemple 25°C.
Conservez la nouvelle valeur en appuyant sur le bouton pr.
3 Réglez [F-07] (heure du numéro d'action sélectionné [F-05]),
exemple: 24 heures.
Conservez la nouvelle valeur en appuyant sur le bouton pr.
4 Répétez les étapes 1 à 3 pour programmer toutes les
actions.
■ Consultez les différentes actions comme suit pour vérifier
que les valeurs de réglage sont correctes:
(reportez-vous à la section "8.9. Réglages sur place" à la
page 26 pour modifier les réglages sur site)
1 Réglez [F-05] (numéro d'action), action à consulter, exemple 1.
Conservez la nouvelle valeur en appuyant sur le bouton pr.
2 Consultez [F-06] (point de consigne de chauffage du numéro
sélectionné [F-05])
3 Consultez [F-07] (heure du numéro sélectionné [F-05]),
exemple: 24 heures.
4 Répétez les étapes 1 à 3 pour consulter toutes les actions.
■ Activez le programme d'assèchement de chape pour
chauffage par le sol comme suit:
1 Réglez [F-08] (programme d'assèchement de chape pour
chauffage par le sol activé/désactivé) sur 1 (activé).
2 Lorsque la procédure est terminée, appuyez sur le bouton z
pour quitter le MODE RÉGLAGE SUR PLACE.
2 Activez
1 Appuyez sur le bouton z 4 fois de sorte que l'icône t
s'affiche.
2 Pour démarrer le programme d'assèchement pour chauffage
par le sol, appuyez sur le bouton y.
3 Le "programme d'assèchement pour chauffage par le sol"
démarre et affiche l'action et le réglage de température de
l'action numéro 1. L'icône e s'affiche également.
3 Pendant l'activation
Le programme d'assèchement pour chauffage par le sol exécute
automatiquement toutes les actions programmées.
4 Fin
1 Une fois toutes les actions exécutées, le programme s'arrête
automatiquement en coupant l'alimentation à l'unité et l'icône
t disparaît.
2 Lorsque le (programme d'assèchement pour chauffage par le
sol) a été exécuté correctement, [F-09] prend la valeur 21.
INFORMATIONS
■ Les actions non réglées ne seront pas
programmées car, pour ces actions, l'heure
[F-07] est égale à 0 par défaut.
■ Si de nombreuses actions sont programmées et
que leur nombre doit être réduit, réglez l'heure
[F-07] sur 0 pour les actions qui ne doivent pas
être exécutées.
[F-07]=24 h
[F-07]=48 h
[F-06]=25°C [F-06]=35°C
(1)(2)
(1)
(2)
t
H
INFORMATIONS
L'activation du programme d'assèchement de chape
pour chauffage par le sol est identique au démarrage
du test de fonctionnement.
INFORMATIONS
■ Lorsque le programme s'arrête du fait d'une erreur,
d'un arrêt ou d'une panne de courant, le code d'erreur
U3 s'affiche.
Pour résoudre les codes d'erreur, reportez-vous à la
section "11.3. Codes d'erreur" à la page 49.
Dans ce cas, [F-09] (dernier numéro d'action exécuté)
comportera la dernière action exécutée.
■ [F-08] Le "programme d'assèchement de chape pour
chauffage par le sol activé (1)/désactivé (0)" est
toujours réglé sur 0 (désactivé) lorsqu'un programme
a été exécuté une fois. Cela signifie que si le
programme d'assèchement de chape pour chauffage
par le sol doit être exécuté une deuxième fois alors
[F-08] doit être configuré à nouveau.
