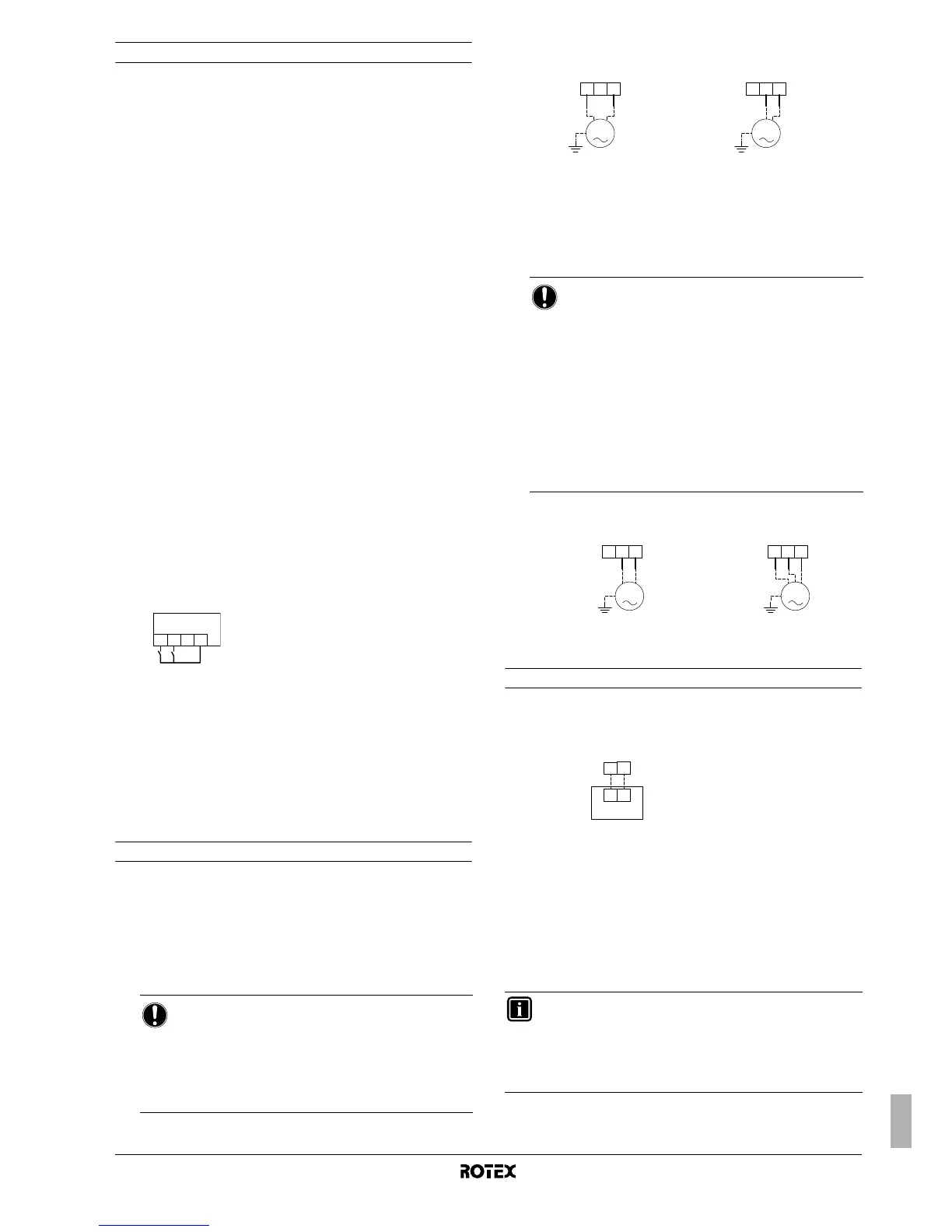

RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Manuale d'installazione
21
Collegamento del cavo del termostato
Il collegamento del cavo del termostato dipende dall'applicazione.
Consultare anche "3.4. Esempi di applicazioni tipiche" a pagina 4
e "8.2. Configurazione di installazione del termostato ambiente" a
pagina 24 per ulteriori informazioni e le opzioni di configurazione in
combinazione con un termostato ambiente.
Caratteristiche del termostato
■ Alimentazione: 230 V CA o a batteria
■ Tensione di contatto: 230 V.
Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico e nel manuale di installazione
del kit termostato ambiente.
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Impostare il microinterruttore SS2-3 del PCB su ON. Per ulteriori
informazioni, consultare "8.2. Configurazione di installazione del
termostato ambiente" a pagina 24.
Collegamento del primo e del secondo contatto dei punti di
regolazione
Il collegamento del contatto del set point è rilevante solo nel caso in
cui è abilitato il contatto a due set point.
Vedere anche "3.4. Esempi di applicazioni tipiche" a pagina 4
e "Controllo con doppio set point" a pagina 34.
Requisiti del contatto
Il contatto deve essere un contatto a tensione libera che garantisce
230 V (100 mA).
Procedura
1 Collegare il contatto del primo e del secondo set point ai
terminali appropriati, come mostrato nella figura
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 In base al funzionamento richiesto per la pompa, impostare il
microinterruttore SS2-3 e l'impostazione in loco [F-00]. Vedere
"8.3. Configurazione di funzionamento della pompa" a
pagina 25 e l'impostazione in loco [F-00] in "[F] Impostazione
opzionale" a pagina 39.
Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
■ Alimentazione: 230 V CA
■ Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando della
valvola al terminale X2M, come illustrato nello schema elettrico.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento del riscaldatore della piastra di fondo
1 Utilizzando il cavo adatto, collegare il cavo di alimentazione ai
terminali appropriati come illustrato nello schema elettrico
sottostante.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
3 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna.
4 Selezionare i valori appropriati per l'impostazione in loco del
riscaldatore della piastra di fondo. Vedere "[F-02]", "[F-03]" e
"[F-04]" a pagina 39.
AVVISO
Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una valvola
normale aperta (Normal Open, NO). Collegarsi ai
numeri di terminale corretti come indicato nel
diagramma dei collegamenti elettrici e nelle
illustrazioni sotto.
X2M
SP1SP2
123
4
SP1 Contatto del primo set point
SP2 Contatto del secondo set point
Valvola a 2 vie normale
chiusa (NC)
Valvola a 2 vie normale
aperta (NO)
AVVISO
È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
■ Valvola a 3 vie di tipo "a 2 fili con ritorno a molla"
La valvola a 3 vie deve essere montata in modo
che, quando la valvola a 3 vie è ferma (non
attivata), è selezionato il circuito di riscaldamento
dell'ambiente.
■ Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in modo
che, quando i terminali 9 e 10 sono alimentati,
sia selezionato il circuito dell'acqua calda per usi
domestici.
Valvola "a 2 fili con ritorno
a molla"
Valvola "a 3 fili SPST"
elettroriscaldatore della piastra
di fondo
INFORMAZIONI
Il riscaldatore della piastra di fondo è applicabile soltanto in
combinazione con l'unità RRLQ_AA/AB/BA o in caso del
kit opzionale EKBPHT. L'unità esterna RRLQ_CA controlla
il riscaldatore della piastra di fondo internamente tramite la
PCB dell'unità esterna.
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
1
X1Y
X2M
2
15a
15
