RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
Instalační návod
9

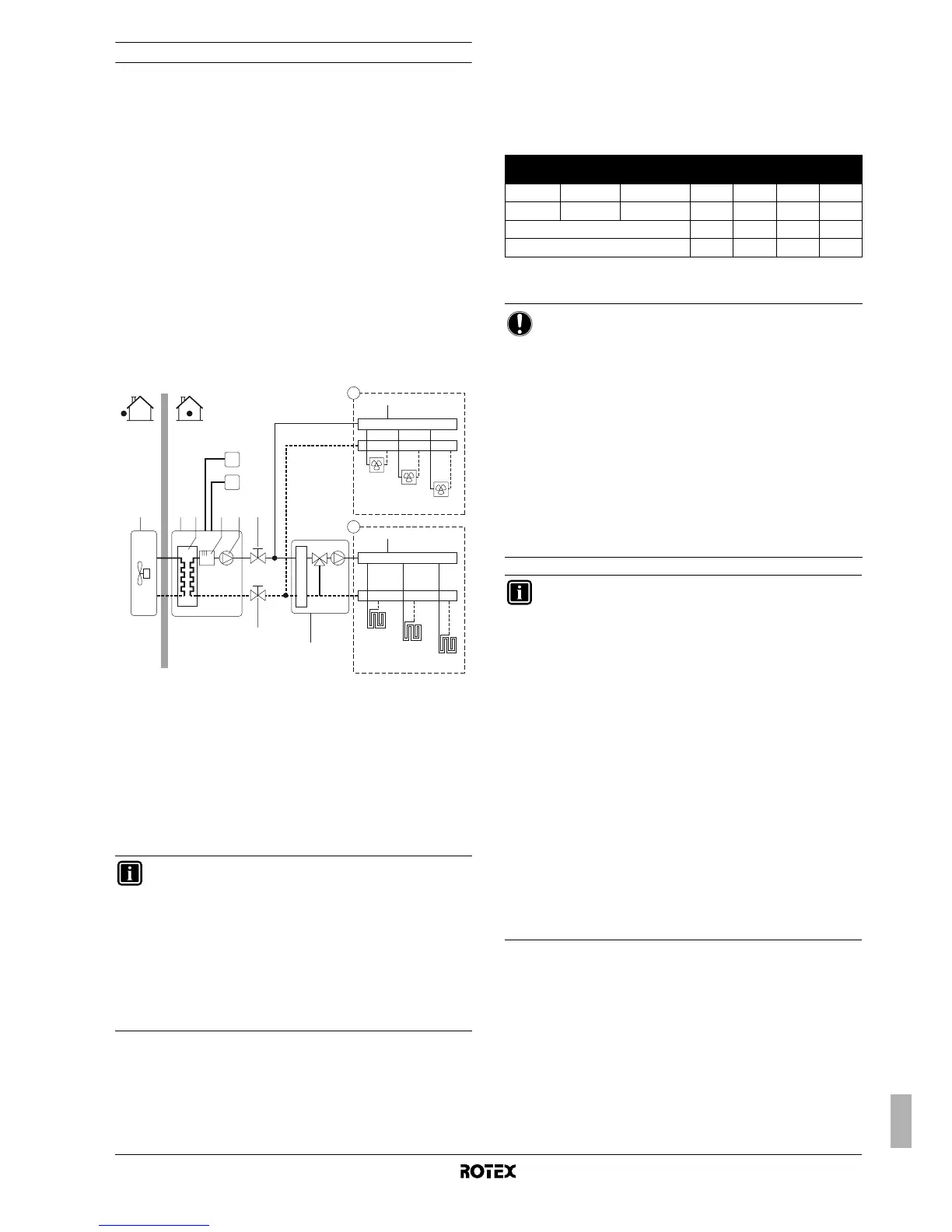

Aplikace 6
Prostorové vytápění pomocí pokojového termostatu s použitím
podlahových smyček a jednotek s ventilátorem. Podlahové topné
smyčky a jednotky s ventilátorem vyžadují různé provozní
teploty vody.
Podlahové topné smyčky vyžadují nižší teplotu vody v režimu topení
v porovnání s jednotkami s ventilátorem. Pro dosažení těchto dvou
nastavených hodnot se používá směšovací stanice, která
přizpůsobuje teplotu vody požadavkům podlahových topných
smyček. Jednotky s ventilátorem jsou připojeny přímo k vodnímu
okruhu vnitřní jednotky a smyčkám podlahového topení za
směšovací stanicí. Řízení této směšovací stanice provádí vnitřní
jednotka.
Provoz a konfigurace dodávaného vodního okruhu je odpovědností
instalačního technika.
Jednotka Rotex nabízí pouze funkci regulace se dvěma nastavenými
hodnotami. Pomocí této funkce lze generovat dvě nastavené
hodnoty. V závislosti na požadované teplotě vody (je nutné použít
smyčky podlahového vytápění nebo jednotky s ventilátorem) lze
aktivovat první nebo druhou nastavenou hodnotu.
1 Venkovní jednotka
2 Vnitřní jednotka
3 Tepelný výměník
4 Záložní topení
5 Čerpadlo
6 Uzavírací ventil
7 Kolektor zóny B (běžná dodávka)
8 Kolektor zóny A (běžná dodávka)
9 Směšovací stanice (běžná dodávka)
FCU1...3 Jednotka s ventilátorem (volitelná)
FHL1...3 Smyčka podlahového vytápění
T1 Pokojový termostat pro zónu A (volitelný)
T2 Pokojový termostat pro zónu B (volitelný)
Provoz čerpadla prostorové vytápění
Pokud pokojový termostat smyčky podlahového vytápění (T1)
a jednotky s ventilátory (T2) jsou připojeny k vnitřní jednotce, čerpadlo
(5) bude uvedeno do provozu při požadavku na topení od T1 a/nebo
T2. Venkovní jednotka se spustí a bude pracovat tak, aby bylo
dosaženo cílové výstupní teploty studené/teplé vody. Cílová výstupní
teplota vody závisí na pokojovém termostatu, který si vyžádá vytápění.
Je-li pokojová teplota v obou zónách vyšší, než je nastavená teplota
termostatu, venkovní jednotka a čerpadlo se zastaví.
4. Příslušenství
4.1. Příslušenství dodávané s vnitřní jednotkou
Viz obrázek 1
1 Instalační návod
2 Návod k obsluze
3 Uzavírací ventil
4 Nálepka se schématem zapojení (vnitřek krytu vnitřní
jednotky)
5 Upevňovací šroub vnitřní jednotky
6 Termistor + připojovací vodič (12 m)
INFORMACE
■ Výhoda regulace se dvěma nastavenými hodnotami
spočívá ve skutečnosti, že tepelné čerpadlo pracuje/je
schopné pracovat při nejnižší požadované výstupní
teplotě vody při požadavku pouze na podlahové
vytápění. Vyšší výstupní teploty vody jsou požadovány
pouze v případě provozu jednotek s ventilátory.
Výsledkem je zlepšení provozních vlastností tepelného
čerpadla.
■ Hydraulická rovnováha je velmi důležitá. (Hydrobox –
směšovací stanice – FCU1...3)
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
9
7
8
B
A
645321
6
Nastavená
hodnota
Nastavení Stav topení
Zóna A První UI ZAP VYP ZAP VYP
Zóna B Druhý [7-03] VYP ZAP ZAP VYP
Výsledná teplota vody UI [7-03] [7-03] —
Výsledný provoz čerpadla ZAP ZAP ZAP VYP
POZNÁMKA
■ Zajistěte správné zapojení vodičů ke správným
svorkám (viz "5. Přehled vnitřní jednotky" na straně 10).
■ Zajistěte správnou konfiguraci provozních parametrů
[7-02], [7-03] a [7-04]. Viz "Regulace se dvěma
nastavenými hodnotami" na straně 32.
■ Zajistěte správnou konfiguraci DIP přepínače SS2-3
na kartě rozváděcí skříňky RKHBH. Viz
"8.2. Konfigurace instalace pokojového termostatu"
na straně 23.
■ Instalační technici odpovídají za vyloučení vzniku
nežádoucích situací (například příliš vysoké teploty
vody v podlahových topných smyčkách, apod.).
■ Pamatujte na to, že skutečná teplota vody protékající
smyčkami podlahového topení závisí na způsobu
regulace a nastavení směšovací stanice.
INFORMACE
■ Signály požadavků na prostorové vytápění lze
implementovat 2 různými způsoby (podle volby
instalačního technika).
- Signál zapínání/vypínání topení od pokojového
termostatu
- Stavový signál (aktivní/neaktivní) od směšovací
stanice
■ Společnost
Rotex
nenabízí žádný typ směšovací
stanice. Regulace s dvojitou nastavenou hodnotou nabízí
pouze možnost používání dvou nastavených hodnot.
■
Pokud vyžaduje topení pouze zóna A, do zóny B bude
přiváděna voda o teplotě rovné první nastavené hodnotě.
Tato situace může vést k nežádoucímu vytápění zóny B.
■ Pokud vyžaduje topení pouze zóna B, do směšovací
stanice bude přiváděna voda o teplotě rovné druhé
nastavené hodnotě.
V závislosti na způsobu regulace směšovací stanice
lze do smyčky podlahového topení stále přivádět vodu
o teplotě rovné nastavené hodnotě směšovací stanice.
■ V případě tohoto typu použití musí být volba vytápění/
chlazení vždy provedena na uživatelském rozhraní.
Podrobnosti jsou uvedeny v odstavci "Regulace se
dvěma nastavenými hodnotami" na straně 32.
