Instalační návod
6
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010

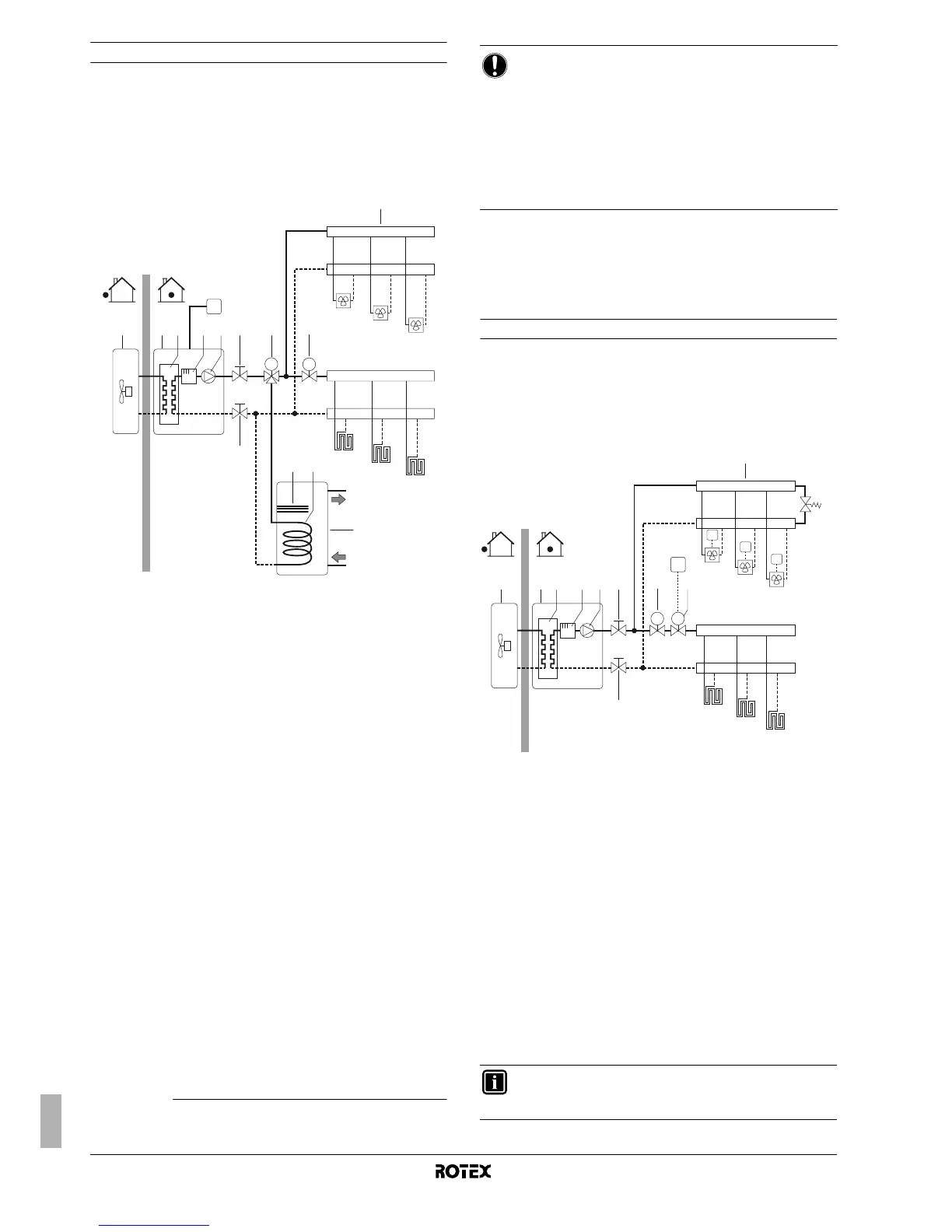

Aplikace 3
Vyhřívání a chlazení prostor s pokojovým termostatem nastaveným
na přepínání mezi chlazením a ohřevem připojeným k vnitřní
jednotce. Topení probíhá prostřednictvím smyček vyhřívání podlahy
a pomocí jednotek s ventilátory. Chlazení se provádí pouze pomocí
jednotek s ventilátory.
Horká užitková voda je získávána z nádrže užitkové vody připojené
k jednotce.
1 Venkovní jednotka
2 Vnitřní jednotka
3 Tepelný výměník
4 Záložní topení
(1)
5 Čerpadlo
6 Uzavírací ventil
7 Motorem ovládaný 3cestný ventil (místní dodávka)
8 Motorem ovládaný 2cestný ventil (místní dodávka)
9 Kolektor (místní dodávka)
10 Nádrž na horkou užitkovou vodu (volitelné příslušenství)
11 Přídavné topení
(2)
12 Vinutí tepelného výměníku
FCU1...3 Jednotka s ventilátorem (volitelná)
FHL1...3 Smyčka podlahového vytápění
T Pokojový termostat (volitelný)
Operace čerpání a vyhřívání a chlazení prostor
Podle ročního období uživatel vybere topení nebo chlazení pomocí
pokojového termostatu (T). Tento výběr nelze provést pomocí
uživatelského rozhraní.
Pokud pokojový termostat (T) vyžaduje chlazení/topení, čerpadlo se
spustí a vnitřní jednotka (2) přepne do režimu chlazení/topení.
Venkovní jednotka (1) se spustí a bude pracovat tak, aby bylo
dosaženo cílové výstupní teploty studené/teplé vody.
V režimu chlazení se 2cestný ventil s pohonem (8) uzavře,
aby studená voda neprotékala smyčkami podlahového topení (FHL).
Nastavení ON/OFF (ZAP/VYP) operace topení/chlazení probíhá
pomocí pokojového termostatu a nelze je provádět prostřednictvím
uživatelského rozhraní vnitřní jednotky.
Ohřev užitkové vody
Ohřev užitkové vody je popsán v části "Aplikace 2" na straně 5.
Aplikace 4
Aplikace vyhřívání a chlazení prostor bez pokojového termostatu
připojeného k vnitřní jednotce, avšak s pokojovým termostatem jen
pro topení, který řídí podlahové topení a s termostatem chlazení/
topení, který řídí jednotky s ventilátory. Topení probíhá prostřednictvím
smyček vyhřívání podlahy a pomocí jednotek s ventilátory. Chlazení
se provádí pouze pomocí jednotek s ventilátory.
1 Venkovní jednotka
2 Vnitřní jednotka
3 Tepelný výměník
4 Záložní topení
5 Čerpadlo
6 Uzavírací ventil
7 2cestný ventil s pohonem na odpojení smyček vyhřívání
podlahy během chlazení (místní dodávka)
8 2cestný ventil s pohonem k aktivaci pokojového termostatu
(místní dodávka)
9 Kolektor (místní dodávka)
10 Obtokový ventil (místní dodávka)
FCU1...3 Jednotka s ventilátorem (volitelná)
FHL1...3 Smyčka podlahového vytápění
T Pokojový termostat jen pro topení (volitelný)
T4...6 Příslušný pokojový termostat pro prostory vyhřívané/
chlazené jednotkou s ventilátorem (volitelný)
Provoz čerpadla
Není-li termostat připojen k vnitřní jednotce (2), čerpadlo (5) lze
konfigurovat tak, aby pracovalo po celou dobu, po kterou je vnitřní
jednotka zapnutá, nebo dokud není dosaženo požadované teploty vody.
(1) Pro nádrž bez elektrického přídavného topení (RKHTS) bude záložní
topení používáno v režimu ohřevu užitkové vody.
(2) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
POZNÁMKA
■ Zajistěte správné zapojení vodičů termostatu ke
správným svorkám (viz "Připojení kabelu termostatu"
na straně 20) a nakonfigurujte přepínače DIP do
správné polohy (viz "8.2. Konfigurace instalace
pokojového termostatu" na straně 23).
■ Zapojení 2cestného ventilu (8) je odlišné pro ventil
NC (normálně zavřený) a pro ventil NO (normálně
otevřený)! Zajistěte správné zapojení vodičů ke
správným číslům svorek podle schématu zapojení.
INFORMACE
Podrobnosti o konfiguraci čerpadla naleznete v části
"8.3. Konfigurace provozu čerpadla" na straně 23.
T4
T5
T6
T
10
M
FCU1
FCU2
FCU3
9
FHL1
FHL2
FHL3
645321
6
7
8
M
