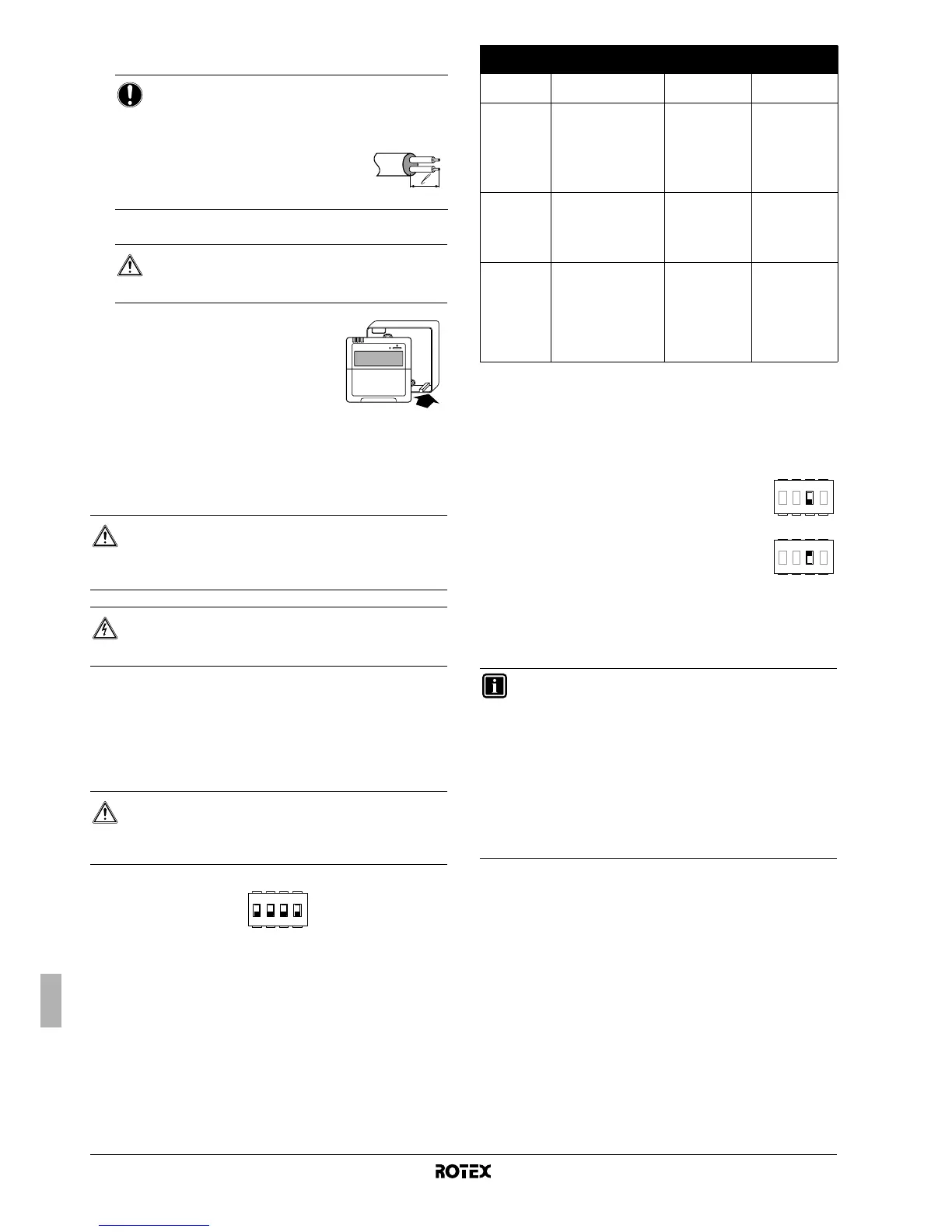

Montagehandleiding
23
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
Sluit de klemmen aan bovenaan het bovenste deel van de digitale
controller en de klemmen in de unit (P1 op 16, P2 op 16a).
4 Breng het bovenste deel van de digitale controller weer aan.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
8. OPSTARTEN EN CONFIGUREREN
De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.
8.1. Overzicht instellingen DIP-schakelaar
DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"5.3. Hoofdcomponenten schakelkast" op pagina 11) en wordt
gebruikt voor de configuratie van de installatie van de tank voor warm
water voor huishoudelijk gebruik, de aansluiting van de kamer-
thermostaat en de pompwerking.
8.2. Configuratie van de installatie van de
kamerthermostaat
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de thermostaatbedrading aan de klemmenstrook
(X2M: 1, 2, 3, 4) in de schakelkast. De pompwerking staat
aangegeven in de derde kolom. In de drie laatste kolommen wordt
aangegeven of de volgende functie beschikbaar is op de
gebruikersinterface (UI) of door de thermostaat (T) wordt bepaald:
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
LET OP
■ De bedrading moet weg van de
voedingsbedrading worden geleid om elektrische
storing (externe interferentie) te voorkomen.
■ Strip de mantel af voor het deel
dat door de binnenkant van de
behuizing van de digitale
controller moet gaan ( l ).
VOORZICHTIG
Let op dat u de bedrading tijdens het monteren niet
klemt.
VOORZICHTIG
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
GEVAAR: ELEKTRISCHE SCHOK
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
WAARSCHUWING
Schakel de stroomvoorziening uit alvorens u het service-
paneel van de schakelkast opent en de instellingen van de
DIP-schakelaars verandert.
1
4321
ONOFF
DIP-schakelaar
SS2
Beschrijving ON OFF
1 Niet van toepassing voor
installateur
— (Standaard)
2 Installatie van de tank
voor warm water voor
huishoudelijk gebruik
(zie "8.4. Configuratie
installatie van de tank
voor warm water voor
huishoudelijk gebruik" op
pagina 24)
Geïnstalleerd Niet geïnstalleerd
(Standaard)
3 Aansluiting
kamerthermostaat
(zie "8.2. Configuratie
van de installatie van de
kamerthermostaat" op
pagina 23)
Kamerthermostaat
aangesloten
Geen
kamerthermostaat
aangesloten
(Standaard)
4 Deze instelling
(a)
bepaalt
de werkingsstand van de
warmtepomp bij een
gelijktijdige vraag voor
meer verwarmen/koelen
van ruimten en
verwarmen van water
voor huishoudelijk
gebruik.
(a) Geldt alleen wanneer DIP-schakelaar 2 = ON.
Prioriteit
verwarmen/koelen
Prioriteit naar kant
met hoogste
vraag
(b)
(b) De stand verwarmen/koelen of verwarmen van water voor huishoudelijk gebruik
kan worden beperkt door de weektimer en/of lokale instellingen (4, 5, 8).
■ Wanneer op de binnenunit geen kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op OFF worden gezet.
■ Wanneer de kamerthermostaat op de
binnenunit is aangesloten, moet DIP-
schakelaar SS2-3 op ON worden gezet.
■ Controleer op de kamerthermostaat of de instellingen juist zijn
(6®02=ja, 6®05=9, 6®06=5) om te voorkomen dat de pomp
voortdurend wordt in- en uitgeschakeld (ze trilt dus); dit zou
de levensduur van de pomp immers inkorten.
INFORMATIE
■ Wanneer de kamerthermostaat op de binnenunit is
aangesloten, zijn de weektimers voor verwarmen en
koelen nooit beschikbaar. Dit heeft geen invloed op
andere weektimers. Voor meer informatie over de
weektimers, zie de gebruiksaanwijzing.
■ Wanneer de kamerthermostaat op de binnenunit is
aangesloten en op de =- of y-knop wordt
gedrukt, knippert de indicator voor gecentraliseerde
besturing e om aan te geven dat de kamer-
thermostaat voorrang heeft en de aan/uit-werking en
het omschakelen bepaalt.
4321
ONOFF
4321
ONOFF
