Instalační návod
18
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
7.2. Přehled dílů vnitřního schématu zapojení
Viz schéma vnitřního zapojení jednotky dodávané s jednotkou (na
vnitřní straně horního krytu spínací skříňky vnitřní jednotky). Použité
zkratky jsou uvedeny dále.
A1P ........................Hlavní karta PCB
A2P ........................Karta PCB uživatelského rozhraní
A3P ................*......Termostat (RKRTW/R) (PC=napájecí obvod)
(volitelné příslušenství)
A4P ................*......Digitální vstupní/výstupní karta (EKRP1HB)
(volitelné příslušenství)
A4P ................*......Karta přijímače (RKRTR) (volitelné příslušenství)
E1H ........................Článek záložního topení 1
E2H ........................Článek záložního topení 2
E3H ........................Článek záložního topení 3
E4H ........... ###......Přídavné topení (3 kW)
(1)
F1B,F3B .................Pojistka záložního topení
F2B.........................Pojistka přídavného topení
(2)
F1T
.......................... Tepelná pojistka záložního ohřívače (250 V, 100°C)
FU1 ........................Pojistka 3,15 A T 250 V pro obvodovou desku
FU2 ........................Pojistka 5 A T 250 V
FuR,FuS.................Pojistka 5 A 250 V pro kartu digitálních vstupů/
výstupů
K1M........................Stykač záložního topení – stupeň 1
K2M........................Stykač záložního topení – stupeň 2
K3M........................Stykač přídavného topení
(3)
K4M........................Relé čerpadla
K5M,K6M ...............Stykač záložního ohřívače s rozpojením všech
kontaktů
M1P........................Čerpadlo
M2S............. ##
..... 2cestný ventil pro chladicí režim (běžná dodávka)
M3S............... #......3cestný ventil: vytápění podlahy/horká užitková
voda
PHC1......................Vstupní okruh optického vazebního členu
Q1DI,Q2DI .............Jistič proudu zemního spojení (běžná dodávka)
Q1L ........................Tepelná ochrana záložního topení
Q2L,Q3L.... ###......Tepelná ochrana přídavného topení
R1H ................*
..... Snímač vlhkosti
(RKRTR)
(volitelné příslušenství)
R1T ................*......Snímač teploty okolí (RKRTR a RKRTW)
(volitelné příslušenství)
R1T ........................Termistor na výstupu vody tepelného výměníku
R2T ................*......Externí snímač (podlaha nebo okolí) (EKRTETS)
(volitelné příslušenství)
R2T ........................Termistor na výstupu vody záložního topení
R3T ........................Termistor na kapalinové straně chladiva
R4T ........................Termistor na přívodu vody
R5T ............... #......Termistor ohřevu horké užitkové vody
S1L.........................Snímač a vypínač ke sledování toku
S2S ........................Napájecí kontakt pro odběr elektrické energie
se zvýhodněnou sazbou
S3S ........................Kontakt dvojité nastavené hodnoty 2
S4S ........................Kontakt dvojité nastavené hodnoty 1
SS1 ........................Přepínač DIP
TR1 ........................Transformátor 24 V pro obvodovou desku
V1S ........................Potlačování jiskření 1
V2S ........................Potlačování jiskření 2
X1M~X9M ..............Svorkovnice
X6Y,X9B .................Konektor

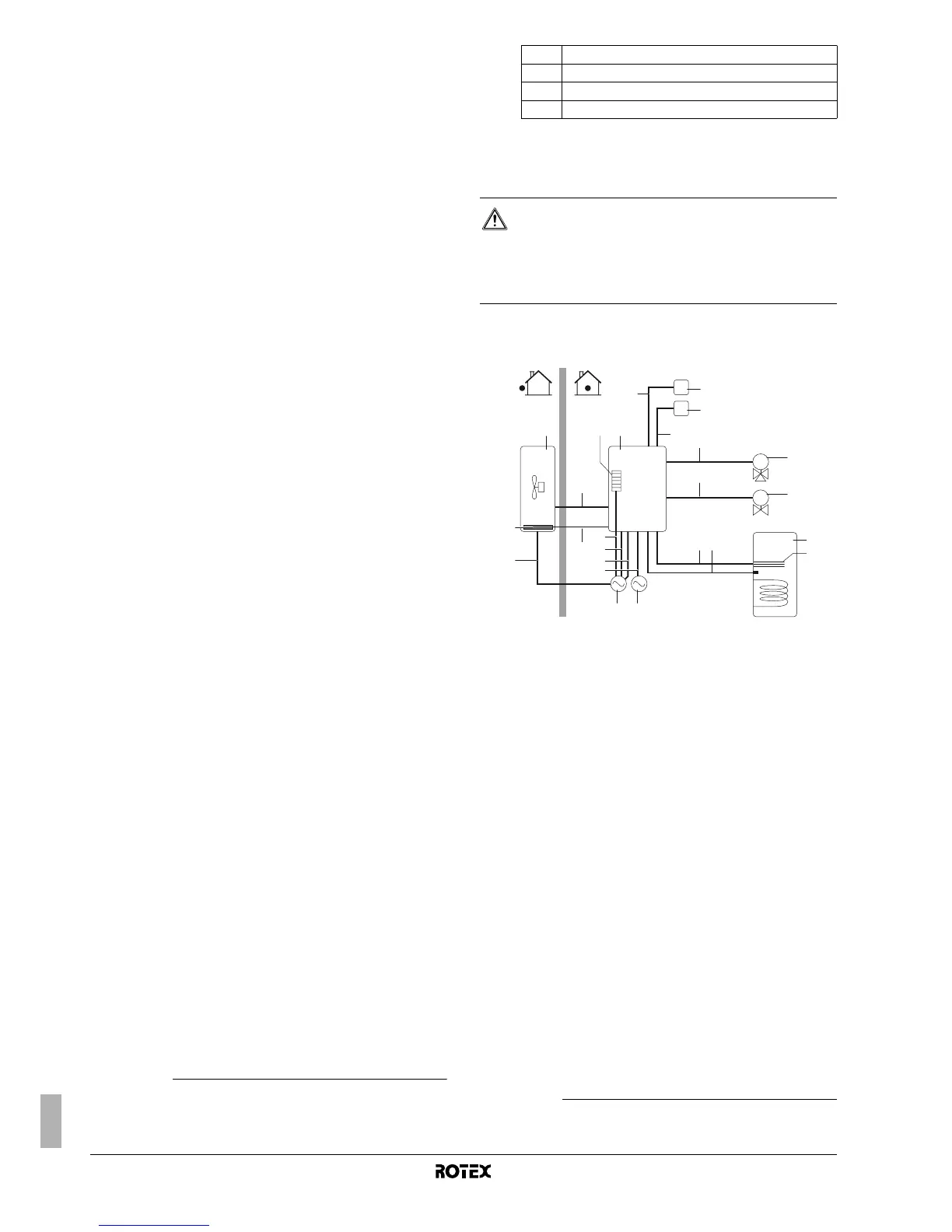

7.3. Přehled elektrické instalace systému
Obrázek dole poskytuje představu o potřebném vedení mezi
jednotlivými částmi systému. Viz také "3.4. Příklady typického
použití" na straně 4.
A Samostatné elektrické napájení venkovní jednotky,
záložního topení a přídavného topení
B Venkovní jednotka
C Vyhřívání spodní desky
D Záložní topení
(4)
E Vnitřní jednotka
F Pokojový termostat (volitelný)
G 3cestný ventil nádrže horké užitkové vody (volitelné
příslušenství)
H 2cestný ventil pro chladicí režim (běžná dodávka)
I Nádrž na horkou užitkovou vodu (volitelné příslušenství)
J Přídavné topení
(5)
K Uživatelské rozhraní (digitální ovladač)
L Zdroj elektrické energie (zdroj elektrické energie
s normální sazbou: pouze v případě instalace zdroje
elektrické energie se zvýhodněnou sazbou)
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(2) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(3) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
* Volitelné
# Aplikace pouze s nádrží na horkou užitkovou vodu.
## Pouze aplikace topení/chlazení
### Dodávané s nádrží na horkou užitkovou vodu
(a)
.
(a) Platí pouze pro nádrž se zabudovaným elektrickým přídavným
topením (RKHW*).
VÝSTRAHA
■ Před realizací jakéhokoliv připojení vypněte hlavní
vypínač napájení.
■ Veškeré zapojení v místě instalace a součásti musí být
provedeny a nainstalovány oprávněným elektrikářem
a musí splňovat platná legislativní nařízení.
(4) Pro nádrž bez elektrického přídavného topení (RKHTS) bude záložní
topení používáno v režimu ohřevu užitkové vody.
(5) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
