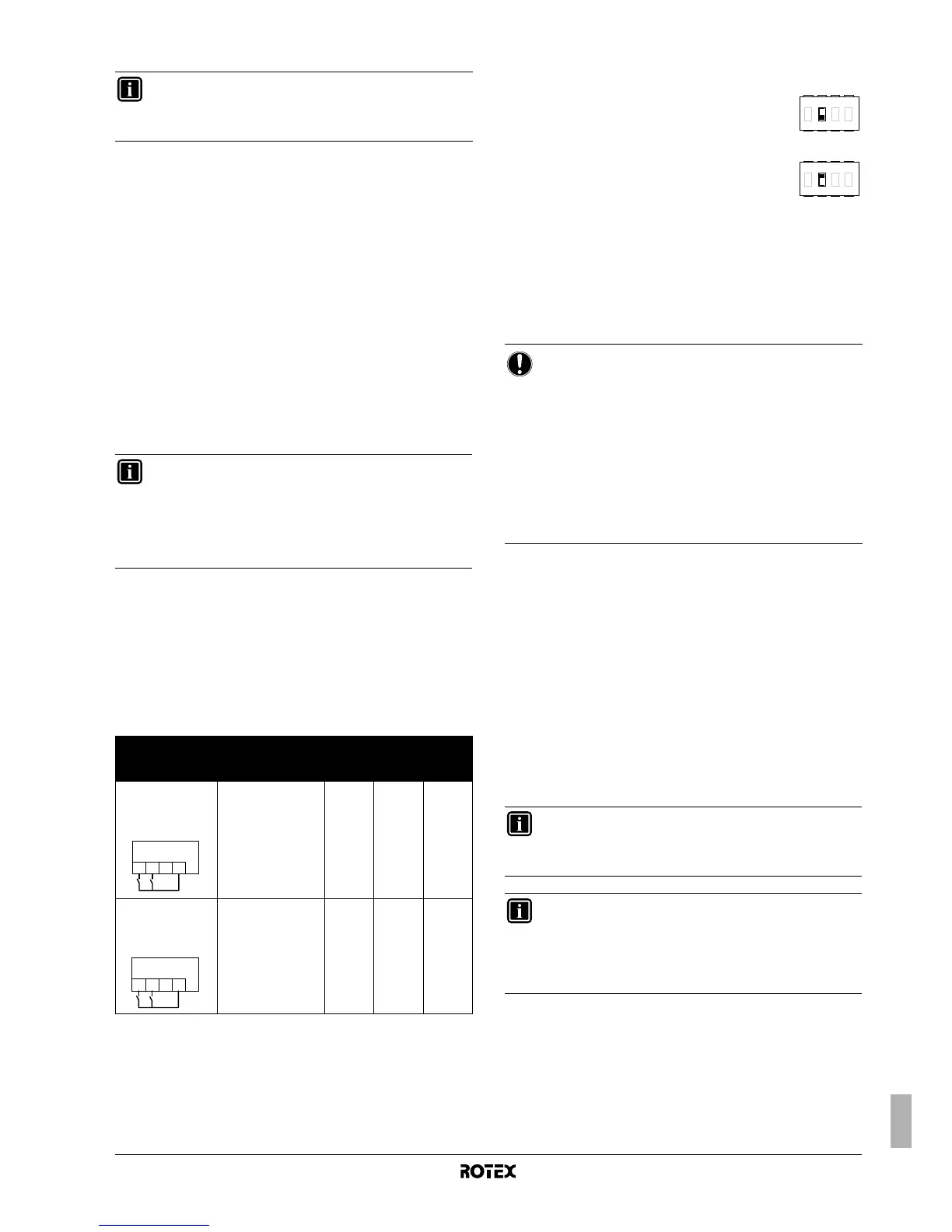

RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Manuale d'installazione
25
8.3. Configurazione di funzionamento della pompa
Senza termostato ambiente: microinterruttore SS2-3=OFF
Quando all'unità interna non è collegato alcun termostato, il
funzionamento della pompa è determinato dalla temperatura
dell'acqua in uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con termostato ambiente: microinterruttore SS2-3=ON
Quando all'unità interna è collegato il termostato ambiente, la pompa
funziona in modalità continua ogni volta che il termostato invia una
richiesta di riscaldamento o raffreddamento.
Doppio set point
Quando è abilitato il doppio set point, il funzionamento della pompa
dipende dallo stato del microinterruttore SS2-3 e dai contatti di
selezione del set point. Fare riferimento alla tabella sotto.
La seguente tabella riepiloga la configurazione richiesta
e i collegamenti elettrici sulla morsettiera (X2M: 1, 2, 4) nel quadro
elettrico. Il funzionamento della pompa è elencato nella terza
colonna. Le ultime tre colonne indicano se la seguente funzionalità
è disponibile sull'interfaccia dell'utente (
UI) o è gestita dai contatti di
selezione del set point SP1 e SP2:
• Accensione/spegnimento del riscaldamento o raffreddamento
dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
8.4. Configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici
Come menzionato in "Serbatoio dell'acqua calda per usi domestici
(opzionale)" a pagina 3, sono disponibili 2 tipi di serbatoio dell'acqua
calda per usi domestici:
■ serbatoio con surriscaldatore elettrico incorporato
(RKHW*)([4-03] il valore predefinito sarà 3),
■ serbatoio senza surriscaldatore elettrico (RKHTS)([4-03] il
valore predefinito sarà 5).
8.5. Prima messa in funzione con temperature
ambiente esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa,
è importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite inferiore del set
point di riscaldamento). Vedere "8.9. Impostazioni in loco" a
pagina 27.
INFORMAZIONI
Per impostare la velocità della pompa, consultare
"8.8. Impostazione della velocità della pompa" a
pagina 26.
INFORMAZIONI
Quando è abilitato il doppio set point, non è possibile
utilizzare il funzionamento continuo forzato della pompa.
Quando SS2-3 è ON mentre SP1 e SP2 sono entrambi
chiusi, il funzionamento della pompa corrisponderà al
funzionamento "con termostato ambiente" e il secondo set
point sarà quello applicabile. Vedere la tabella sotto.
Doppio set point
Configurazione
Funzionamento della
pompa
yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• Collegamenti
elettrici:
determinato dalla
temperatura
dell'acqua in uscita
(a)
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare
la temperatura dell'acqua.
UI UI UI
• [7-02]=1
• SS2-3=ON
• Collegamenti
elettrici:
acceso quando viene
richiesto il set point
principale e/o
secondario
SP2/SP1 UI —
SP1 = Contatto del primo set point
SP2 = Secondo contatto del set point
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
■ Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (impostazione predefinita).
■ Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
AVVISO
Per il funzionamento corretto del sistema, è molto
importante eseguire i collegamenti corretti e completi dei
fili tra unità interna e quadro elettrico
(a)
del serbatoio
dell'acqua calda per usi domestici prima di impostare
SS2-2 su ON.
La logica applicabile e le impostazioni (esempio [4-03]
come impostazione predefinita) vengono attivate in base
al serbatoio collegato. Per ulteriori informazioni, consultare
"[4] Funzionamento del riscaldatore di
riserva/surriscaldatore e temperatura di disattivazione
riscaldamento ambiente" a pagina 29.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
INFORMAZIONI
Se la temperatura dell'acqua in uscita è compresa tra 15°C
e 25°C, il riscaldamento verrà eseguito solo dal
riscaldatore di riserva.
INFORMAZIONI
Il programma di asciugatura del massetto del sistema di
riscaldamento a pavimento offre la possibilità di eseguire
automaticamente il riscaldamento graduale. Vedere il
paragrafo "9.4. Programma di asciugatura del massetto
del sistema di riscaldamento a pavimento" a pagina 44.
4321
ONOFF
4321
ONOFF
