Montaj kılavuzu
24
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
8.4. Kullanım sıcak suyu deposu kurulum
konfigürasyonu
"Kullanım sıcak suyu deposu (opsiyonel)", sayfa 3'te de açıklandığı
gibi, kullanım sıcak suyu deposunun 2 farklı tipi mevcuttur.
■ yerleşik destek ısıtıcılı depo (RKHW*)([4-03] varsayılan
değeri 3'tür),
■ yerleşik destek ısıtıcısı olmayan depo (RKHTS)([4-03]
varsayılan değeri 5'tir),
8.5. Düşük dış ortam sıcaklıklarında ilk çalıştırma
Su sıcaklığı düşükken ilk çalıştırma sırasında, suyun kademeli olarak
ısıtılması önemlidir. Aksi takdirde, hızlı sıcaklık değişimi nedeniyle
beton zeminlerde çatlamalar meydana gelebilir. Daha ayrıntılı bilgi
için binanın sorumlu beton yüklenicisine danışın.
Bunun için, en düşük çıkış suyu ayar sıcaklığı, [9-01] saha ayarıyla
(ısıtma ayar noktası alt sınırı) 15°C ila 25°C arasında bir değere
düşürülebilir. Bkz. "8.9. Saha ayarları", sayfa 25.
8.6. Çalıştırma öncesi kontroller
İlk çalıştırma öncesi kontroller
Ünite montajı tamamlandıktan sonra, devre kesiciyi açık konuma
getirmeden önce şu hususları kontrol edin:
1 Montaj
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi monte edildiğini kontrol edin.
2 Saha kablo bağlantıları
Yerel besleme panosu ile iç ünite, dış ünite ile iç ünite, iç ünite ile
vanalar (uygulanabilir olduğunda), iç ile oda termostatı
(uygulanabilir olduğunda) ve iç ünite ile kullanım sıcak suyu
deposu arasındaki saha kablo bağlantılarının "7. Elektrik kablo
tesisatı", sayfa 17 bölümünde açıklanan talimatlara, kablo
bağlantı şemalarına ve ilgili mevzuata uygun olarak
yapıldığından emin olun.
3 Sigortalar ya da koruma cihazları
Sigortaların veya yerel olarak montajı yapılan koruma
cihazlarının "12. Teknik özellikler", sayfa 49 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
4 Yardımcı ısıtıcı devre kesici F1B/F3B
Anahtar kutusunda bulunan F2B (F1B/F3B yardımcı ısıtıcı tipine
bağlı olarak) yardımcı ısıtıcı devre kesicisini açmayı unutmayın.
Kablo bağlantı şemasına bakın.
5 Destek ısıtıcı devre kesicisi F2B
(1)
Anahtar kutusundaki F2B destek ısıtıcı devre kesicisini açık
konuma getirmeyi unutmayın (yalnızca opsiyonel kullanım sıcak
suyu deposu bulunan üniteler için geçerlidir).
6 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
7 İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
8 Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.

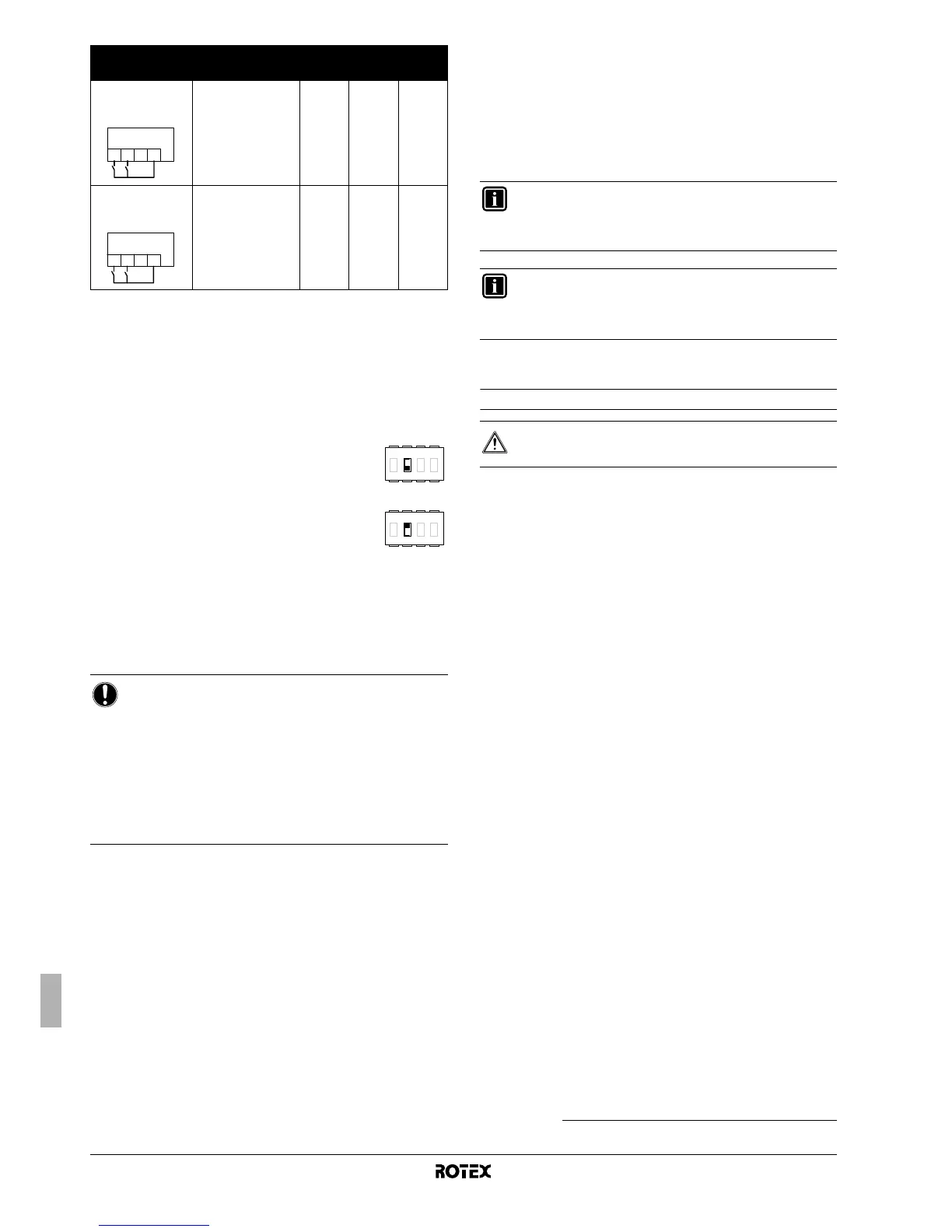

İkili ayar noktası
Konfigürasyon Pompa işletimi yy
yy
==
==
pp
pp
rr
rr
• [7-02]=1
• SS2-3=OFF
• kablo bağlantıları:
çıkış su sıcaklığı
ile belirlenir
(a)
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
UI UI UI
• [7-02]=1
• SS2-3=ON
• kablo bağlantıları:
ana veya/ve alt
ayar noktası talep
edildiğinde açık
SP2/SP1 UI —
SP1 = Birinci ayar noktası kontağı
SP2 = İkinci ayar noktası kontağı
■ Kullanım sıcak suyu deposu
takılmadığında, SS2-2 geçiş anahtarı OFF
(varsayılan) olarak ayarlanmalıdır.
■ Kullanım sıcak suyu deposu monte
edildiğinde, SS2-2 geçiş anahtarı ON olarak
ayarlanmalıdır.
BİLDİRİM
Sistemin doğru çalışabilmesi için, SS2-2 ayarı ON
konumuna getirilmeden önce iç ünite ile kullanım sıcak
suyu deposunun anahtar kutusu
(a)
arasındaki kablo
bağlantılarının doğru ve eksiksiz şekilde yapılması çok
önemlidir.
İlgili mantık ve ayarlar (örneğin, varsayılan [4-03] ayarı)
bağlanan tanka göre etkinleştirilir. Daha ayrıntılı bilgi için
bkz. "[4] Yardımcı/destek ısıtıcı çalışma ve hacim ısıtma
kapanma sıcaklığı", sayfa 27.
(a) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
X2M
SP1SP2
123
4
X2M
1234
SP1
SP2
4321
ONOFF
4321
ONOFF
BİLGİ
Çıkış suyu sıcaklığı 15°C ila 25°C arasında bir değere
ayarlanırsa, ısıtma işlemi yalnızca yardımcı ısıtıcı
tarafından gerçekleştirilir.
BİLGİ
Zemin altı ısıtma kurutma programı fonksiyonu sayesinde
kademeli ısıtma otomatik olarak gerçekleştirilebilir.
Bkz. "9.4. Zemin altı ısıtma kurutma programı", sayfa 42.
TEHLİKE
Bağlantı yapmadan önce ilgili tüm güç girişlerini kesin.
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
