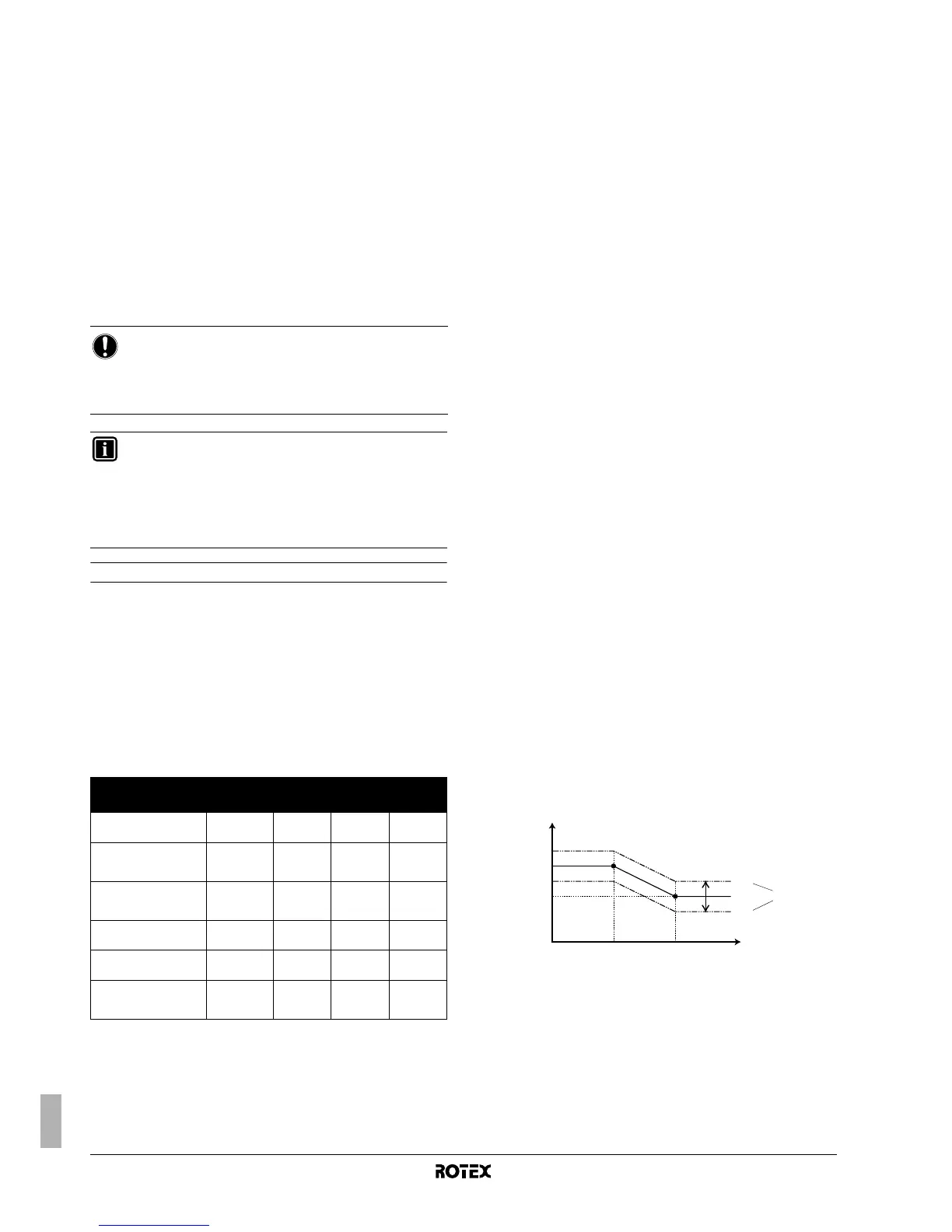

Instalační návod
26
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
1 Podržením tlačítka z alespoň na 5 sekund spusťte režim
FIELD SET MODE (režim provozních parametrů).
Zobrazí se ikona $ (3). Aktuálně vybraný kód provozního
parametru je označen symbolem ; (2); nastavená hodnota
se zobrazuje vpravo od symbolu - (1).
2 Stisknutím tlačítka bgi se volí první kód odpovídajícího
provozního nastavení.
3 Stisknutím tlačítka bgj se volí druhý kód odpovídajícího
provozního nastavení.
4 Stisknutím tlačítka pfi a pfj lze změnit
nastavenou hodnotu daného provozního parametru.
5 Novou hodnotu uložte stisknutím tlačítka pr.
6 Změny dalších provozních parametrů se provádějí postupem
popsaným v bodech 2 až 4.
7 Po dokončení režim FIELD SET MODE ukončete stisknutím
tlačítka z
.
Podrobný popis
[0] Úroveň oprávnění uživatele
V případě potřeby lze omezit přístup uživatele k některým tlačítkům
uživatelského rozhraní.
Definovány jsou tři úrovně oprávnění (viz tabulka dále). Přepínání
mezi úrovní 1 a úrovní 2/3 se provádí současným stisknutím
kombinace tlačítek pfi a pfj a bezprostředně poté
stisknutím kombinace tlačítek s, ba; všechna 4 tlačítka musí být
stisknutá po dobu nejméně 5 sekund (v normálním režimu provozu).
Na uživatelském rozhraní se nezobrazuje žádná indikace. Je-li
vybrána úroveň 2/3, skutečná úroveň oprávnění – úroveň 2 nebo
úroveň 3 – se stanoví podle provozního parametru [0-00].
[1] Nastavení teploty v závislosti na počasí
Nastavení teploty v závislosti na počasí definuje parametry činnosti
jednotky závisející na počasí. Je-li aktivní režim provozu závisející na
počasí, teplota vody se stanoví automaticky podle venkovní teploty:
nízké venkovní teploty zvyšují nastavenou hodnotu teploty vody
a naopak. Během režimu provozu v závislosti na počasí má uživatel
možnost zvyšovat nebo snižovat cílovou teplotu vody nejvýše o 5°C.
Podrobnější informace o režimu provozu v závislosti na počasí viz
návod k obsluze.
■ Provozní nastavení pro režim vytápění
■ [1-00] Nízká teplota prostředí (Lo_A): nízká venkovní teplota.
■ [1-01] Vysoká teplota prostředí (Hi_A): vysoká venkovní
teplota.
■ [1-02] Nastavený teplotní bod v případě nízké teploty
prostředí (Lo_Ti): cílová teplota vody na výstupu, pokud
venkovní teplota se rovná nízké teplotě prostředí (Lo_A)
nebo klesne pod tuto teplotu.
Pamatujte na to, že hodnota Lo_Ti musí být vyšší než
hodnota Hi_Ti, protože pro nízké venkovní teploty (tj. Lo_A)
je vyžadována vyšší teplota vody.
■ [1-03] Nastavený teplotní bod v případě vysoké teploty
prostředí (Hi_Ti): cílová teplota vody na výstupu, pokud
venkovní teplota se rovná vysoké teplotě prostředí (Hi_A)
nebo tuto teplotu překročí.
Vezměte na vědomí, že hodnota Hi_Ti musí být nižší než
hodnota Lo_Ti, protože pro vyšší venkovní teploty (tj. Hi_A)
stačí nižší teplota vody.
■ Provozní nastavení pro režim chlazení
■ [1-05] Aktivace (1)/deaktivace (0) funkce chlazení v závislosti
na počasí.
■ [1-06] Nízká teplota prostředí (Lo2_A): nízká venkovní
teplota.
■ [1-07] Vysoká teplota prostředí (Hi2_A): vysoká venkovní
teplota.
■ [1-08] Nastavený teplotní bod v případě nízké teploty
prostředí (Lo2_Ti): cílová teplota vody na výstupu, pokud se
venkovní teplota rovná nízké teplotě prostředí (Lo2_A) nebo
klesne pod tuto teplotu.
Vezměte na vědomí, že hodnota Lo2_Ti musí být vyšší než
hodnota Hi2_Ti, protože pro nízké venkovní teploty
(tj. Lo2_A) stačí vyšší teplota vody.
■ [1-09] Nastavený teplotní bod v případě vysoké teploty
prostředí (Hi2_Ti): cílová teplota vody na výstupu, pokud
venkovní teplota se rovná vysoké teplotě prostředí (Hi2_A)
nebo tuto teplotu překročí.
Pamatujte na to, že hodnota Hi2_Ti musí být nižší než
hodnota Lo2_Ti, protože pro vyšší venkovní teploty
(tj. Hi2_A) je vyžadována nižší teplota vody.
T
t
Cílová teplota vody
T
A
Teplota prostředí (venkovní teplota)
Shift value Hodnota posunu
POZNÁMKA
Změny provedené u určitého provozního parametru se
uloží jen stisknutím tlačítka pr. Přechod k jinému kódu
provozního parametru nebo stisknutí tlačítka z
provedené změny zruší.
INFORMACE
■ Před expedicí zařízení byly nastaveny hodnoty
uvedené v části "8.10. Tabulka provozních nastavení"
na straně 39.
■ Při návratu z režimu nastavení FIELD SET MODE se
na displeji LCD uživatelského rozhraní může zobrazit
hodnota "88". Uživatelské rozhraní se inicializuje.
Tlačítko
Úroveň oprávnění
1 2 3
Tlačítko tichého
režimu
s
lze
ovládat
——
Tlačítko nastavení
teploty v závislosti
na počasí
ba
lze
ovládat
——
Tlačítko zapnutí/
vypnutí plánovacího
časovače
pr
lze
ovládat
lze
ovládat
—
Tlačítko programování
<
lze
ovládat
——
Tlačítko nastavení
času
pfi
pfj
lze
ovládat
——
Tlačítko režimu
kontrola/zkušební
provoz
z
lze
ovládat
——
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
