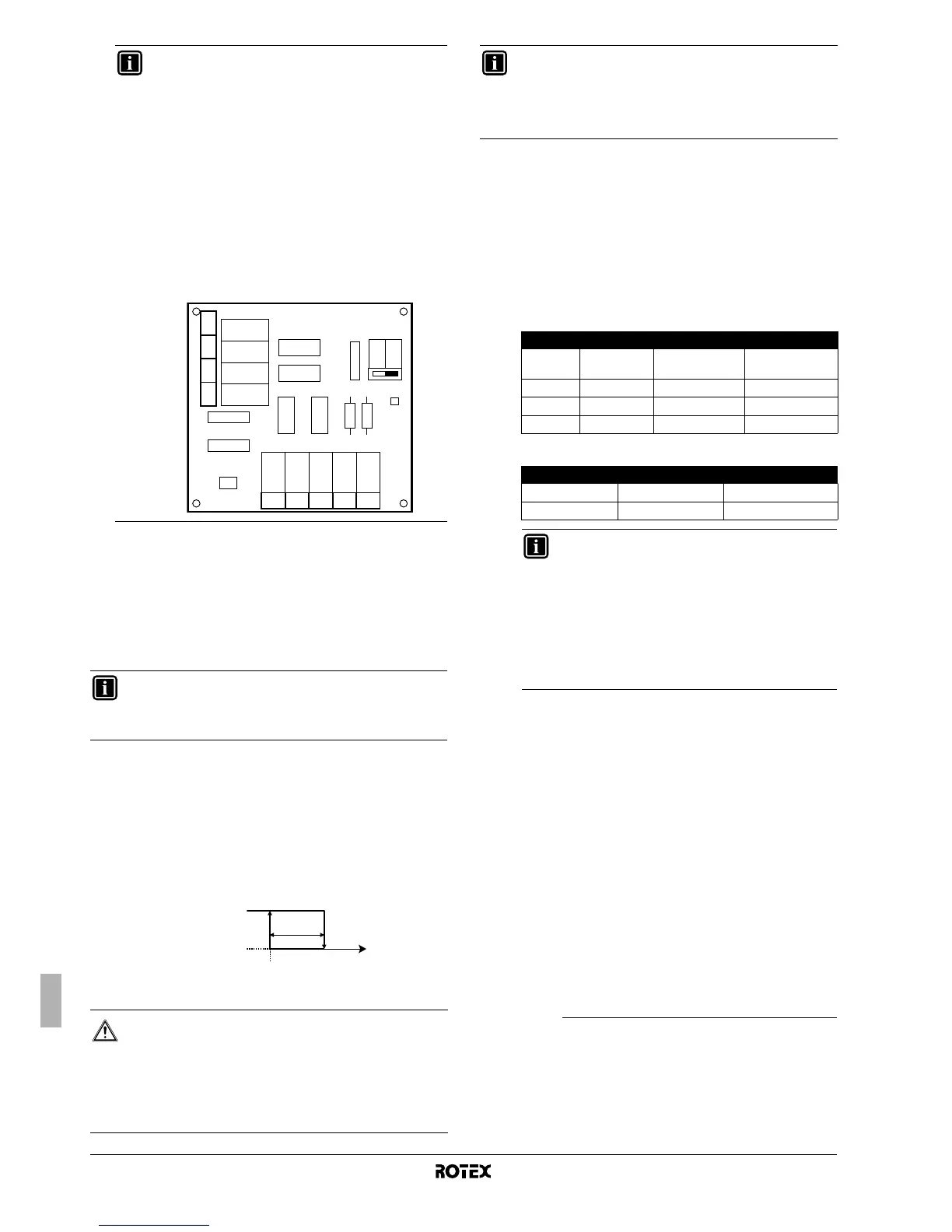

Montagehandleiding
37
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
Toelatingssignaal aanvullende externe backupverwarming [C-02]=2
Met deze functie kunt u een extra externe backupverwarming besturen.
De extra externe backupverwarming kan worden gebruikt om het
verwarmen van ruimte te ondersteunen (niet verwarmen van warm
water voor huishoudelijk gebruik) tijdens lage omgevingscondities.
Het signaal voor de extra externe verwarming wordt geactiveerd als de
tweede trap van de interne backupverwarming wordt gesloten en als de
buitentemperatuur zakt onder [C-03] instelling met [C-04] hysterese.
■ [C-02]=2 Werking aanvullende externe backupverwarming is
ingeschakeld (2)
■ [C-03] Inschakeltemperatuur externe backupverwarming:
bepaalt de buitentemperatuur waaronder het toelatings-
signaal voor de externe backupverwarming wordt
geactiveerd (gesloten, KCR op EKRP1HB).
■ [C-04] Hysterese externe backupverwarming
Toelatingssignaal externe backupverwarming X1–X2
(EKRP1HB)
T
A
Buitentemperatuur
[d] Voeding met kWh-voordeeltarief/Lokale omschakelwaarde
weersafhankelijk
Voeding met kWh-voordeeltarief
■ [d-00] Verwarmingen uitschakelen: Bepaalt welke
verwarmingen worden uitgeschakeld wanneer het signaal
van het kWh-voordeeltarief van de elektriciteitsmaatschappij
wordt ontvangen.
Als [d-01]=1 of 2 en het signaal van het kWh-voordeeltarief
van de elektriciteitsmaatschappij wordt ontvangen, worden
de volgende componenten uitgeschakeld.
Enkel voor RKHW*
(1)
:
Enkel voor RKHTS
(2)
:
■ [d-01] Aansluiting unit op voeding met kWh-voordeeltarief:
bepaalt of de buitenunit op een voeding met kWh-
voordeeltarief is aangesloten.
Als [d-01]=0, is de unit aangesloten op een normale voeding
(standaardwaarde).
Als [d-01]=1 of 2, is de unit aangesloten op een voeding met
kWh-voordeeltarief. In dit geval is een specifieke installatie
van de bedrading vereist zoals beschreven in "Op een
voeding met kWh-voordeeltarief aansluiten" op pagina 21.
Wanneer parameter [d-01]=1 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, gaat dat contact open en wordt de unit in de
stand gedwongen uitgeschakeld
(3)
.
Wanneer parameter [d-01]=2 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, sluit dat contact en wordt de unit in de stand
gedwongen uitgeschakeld
(4)
.
INFORMATIE
■ Indien de buitenunit NIET een RRLQ_CA of
RRLQ_W1 is, kan de combinatie van instelling
[4-03]=0/2 met bivalente werking bij een lage
buitentemperatuur leiden tot een tekort aan
warm water voor huishoudelijk gebruik.
■ De functie bivalente werking heeft geen invloed op
de stand verwarmen van water voor huishoudelijk
gebruik. Warm water voor huishoudelijk gebruik
blijft alleen maar verwarmd door de binnenunit.
■ Het toelatingssignaal voor de extra ketel zit op de
EKRP1HB (digitale I/O-printplaat). Wanneer het
geactiveerd is, is het contact X1, X2 open; dit
contact is open wanneer het gedeactiveerd is.
Zie de afbeelding voor de schematische locatie
van dit contact.
INFORMATIE
Als [4-07] "Tweede trap backupverwarming" is
uitgeschakeld, dan wordt het signaal extra externe backup-
verwarming nooit geactiveerd.
VOORZICHTIG
Het valt onder de verantwoordelijkheid van de installateur
om ervoor te zorgen dat er zich geen ongewenste situaties
kunnen voordoen en dat alle veiligheden conform de
toepasselijke wetgeving geïmplementeerd werden.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
gesloten
open
T
A
[C-03]
[C-04]
INFORMATIE
Toelatingssignaal X1-X2 kan enkel voor de bivalente werking
zijn OF toelatingssignaal externe backupverwarming.
Beide functies kunnen niet op het zelfde ogenblik gebruikt
worden.
(1) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
[d-00] Compressor Backupverwarming Boosterverwarming
0
(standaard)
Gedwongen uit Gedwongen uit Gedwongen uit
1 Gedwongen uit Gedwongen uit Toegelaten
2 Gedwongen uit Toegelaten Gedwongen uit
3 Gedwongen uit Toegelaten Toegelaten
(2) Enkel van toepassing voor een tank zonder elektrische
boosterverwarming (RKHTS).
[d-00] Compressor Backupverwarming
0 (standaard) Gedwongen uit Gedwongen uit
2 Gedwongen uit Toegelaten
INFORMATIE
■
[d-00]-instellingen 1, 2 en 3 hebben enkel zin als
de elektrische voeding met kWh-voordeeltarief
van het type 1 is of als de binnenunit op een
elektrische voeding met normaal kWh-tarief (via
30-31 X2M) aangesloten is en de backup-
verwarming en de boosterverwarming niet op de
elektrische voeding met kWh-voordeeltarief
aangesloten zijn.
■ Voor RKHTS, selecteer niet de waarde 1 of 3.
(3) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
(4) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
