Montaj kılavuzu
8
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010

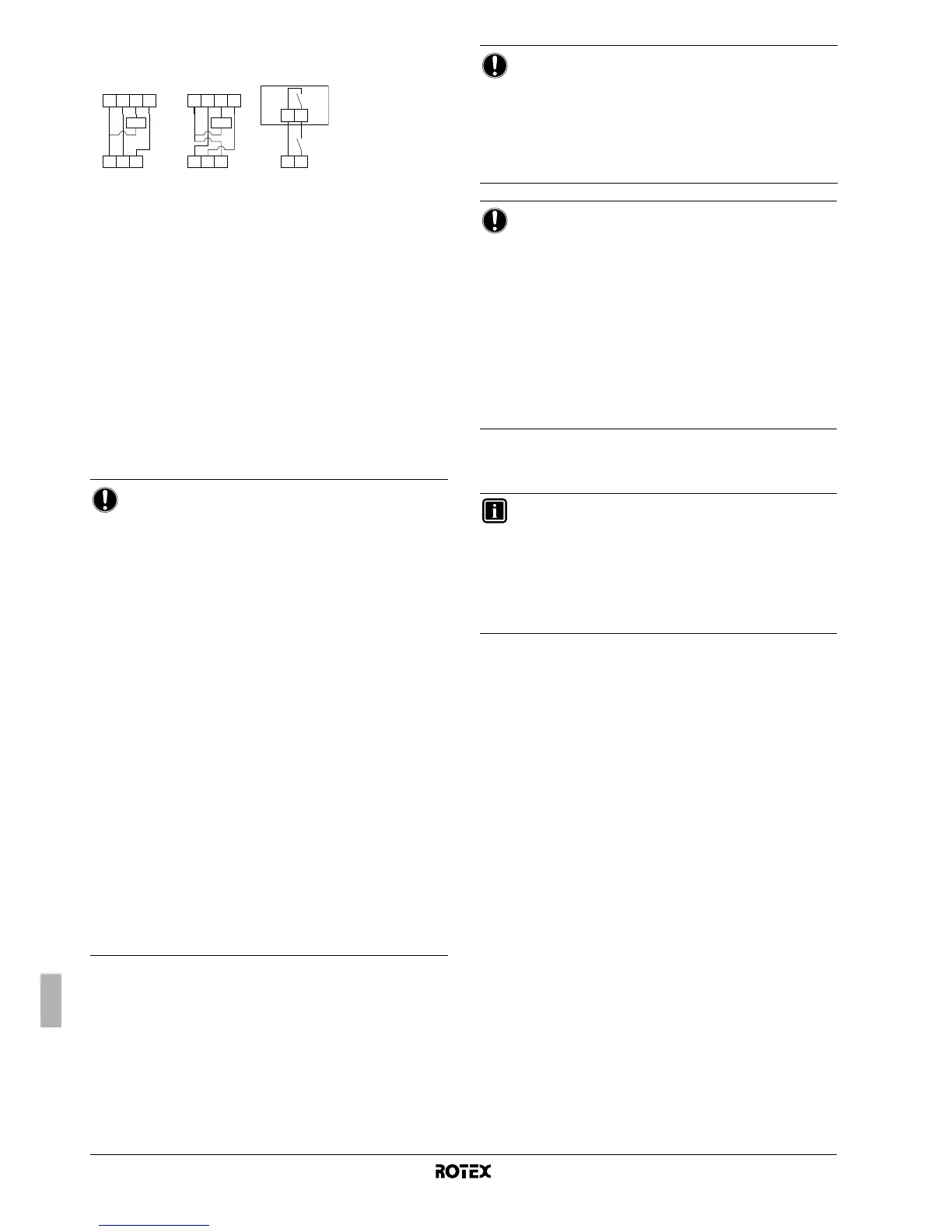

Saha kabloları konfigürasyon B
B
TI
Kazan termostat girişi
C Soğutma ihtiyacı oda termostatı (opsiyonel)
H Isıtma ihtiyacı oda termostatı (opsiyonel)
Com Ortak oda termostatı (opsiyonel)
K1A Kaza ünitesinin çalıştırılması için yardımcı röle
(sahada tedarik edilir)
KCR Yardımcı kazan için izin sinyali
İşletim
■ Konfigürasyon A
Oda termostatı ısıtma talebinde bulunduğunda, yardımcı
kontağın (A) konumuna bağlı olarak ya RKHB* ünitesi ya da
kazan çalışmaya başlar.
■ Konfigürasyon B
Oda termostatı ısıtma talebinde bulunduğunda, dış sıcaklığa
("yardımcı kazan için izin sinyali" durumu) bağlı olarak ya
RKHB* ünitesi yada kazan çalışmaya başlar.
Kazan tarafına izin verildiğinde, RKHB* ünitesi tarafından
gerçekleştirilen hacim ısıtma işletimi otomatik olarak kapatılır.
Daha fazla ayrıntı için bkz. saha ayarı [C-02~C-04].
Kullanım suyu ısıtma
Kullanım suyu ısıtma, "Uygulama 2", sayfa 5 konusunda
açıklanmıştır.
BİLDİRİM
■ Konfigürasyon A
RKHB* ünitesi ile kazan arasında sık sık geçiş
yapılmasının önlenmesi için yardımcı kontağın (A)
yeterli farka veya zaman gecikmesine sahip olması
temin edilmelidir. Yardımcı kontak (A) bir dış sıcaklık
termostatı ise, güneş tarafından etkilenmemesi ya da
AÇILIP/KAPATILMAMASI için termostat gölge bir
yere yerleştirilmelidir.
Konfigürasyon B
RKHB* ünitesi ile kazan arasında sık sık geçiş
yapılmasının önlenmesi için, ikili çalışma tepki
gecikmesinin [C-04] yeterli farka sahip olması temin
edilmelidir. Dış sıcaklık dış ünitenin hava termistörü
aracılığıyla ölçüldüğünden, güneşten etkilenmemesi
için dış ünite gölgeye kurulmalıdır.
Sık anahtarlama kazanda erken safhada korozyona
neden olabilir. Kazanın imalatçısına danışın.
■ RKHB* ünitesinin ısıtma işletimi sırasında, ünite
kullanıcı arayüzünde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için çalışacaktır. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava
sıcaklığına bağlı olarak otomatikman belirlenir.
Kazanın ısıtma işletimi sırasında, kazan
denetleyicisinde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için kazan çalışacaktır.
Kazan üzerindeki hedef çıkış suyu sıcaklık ayar
noktasını hiçbir zaman 55°C üzerine ayarlamayın.
■ Su devresinde sadece 1 adet genleşme kabı
olmalıdır. Rotex iç ünitenin içinde önceden bağlanmış
bir genleşme kabı zaten mevcuttur.
X1 X2
X
Y
K1A
KCR
EKRP1HB*
B
TI
123 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com
H
K1A
RKHB*
X2M
RKRTW*
BİLDİRİM
RKHB* anahtar kutusunun PCB'si üzerindeki SS2-3 DIP
anahtarını doğru yapılandırdığınızdan emin olun.
Bkz. "8.2. Oda termostatı montaj konfigürasyonu",
sayfa 23.
Konfigürasyon B için: [C-02, C-03 ve C-04] saha ayarlarını
doğru yapılandırdığınızdan emin olun. Bkz. "İkili çalışma",
sayfa 35.
BİLDİRİM
RKHB* ısı eşanjörüne gelen dönüş suyunun hiçbir zaman
55°C üzerine çıkmadığından emin olun.
Bunun için, kazan denetleyicisindeki hedef çıkış suyu
sıcaklık ayar noktasını hiçbir zaman 55°C üzerine
getirmeyin ve
(a)
RKHB* ünitesinin dönüş suyu akışına bir
su sıcaklık regülatörü takın.
Çek valfların (sahada tedarik edilir) sisteme doğru bir
şekilde takıldığından emin olun.
RKRTR veya RKRTW oda termostatının sık sık AÇMA/
KAPAMA yapmadığından emin olun.
Bu kurala uyulmaması sonucunda doğabilecek
hasarlardan Rotex sorumlu olmayacaktır.
(a) Su sıcaklık regülatörü 55°C için ayarlanmalıdır ve ölçülen sıcaklık 55°C'yi
aştığında üniteye gelen dönüş suyu akışını kesmek üzere çalışmalıdır. Sıcaklık
daha alt bir seviyeye düştüğünde, su sıcaklık regülatörü RKHB* ünitesine gelen
dönüş suyu akışını tekrar açmak üzere çalışmalıdır.
BİLGİ
Kazan üzerinde RKHB* ünite tarafına manüel izin.
Hacim ısıtma modunda yalnız RKHB* ünitesinin çalışması
gerektiğinde, [C-02] ayarı aracılığıyla ikili çalışmayı etkisiz
kılın.
Hacim ısıtma modunda yalnız kazanın çalışması
gerektiğinde, ikili çalışmanın AÇMA sıcaklığı [C-03]'ü
25°C'ye yükseltin.
