Manual de instalare
37
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010

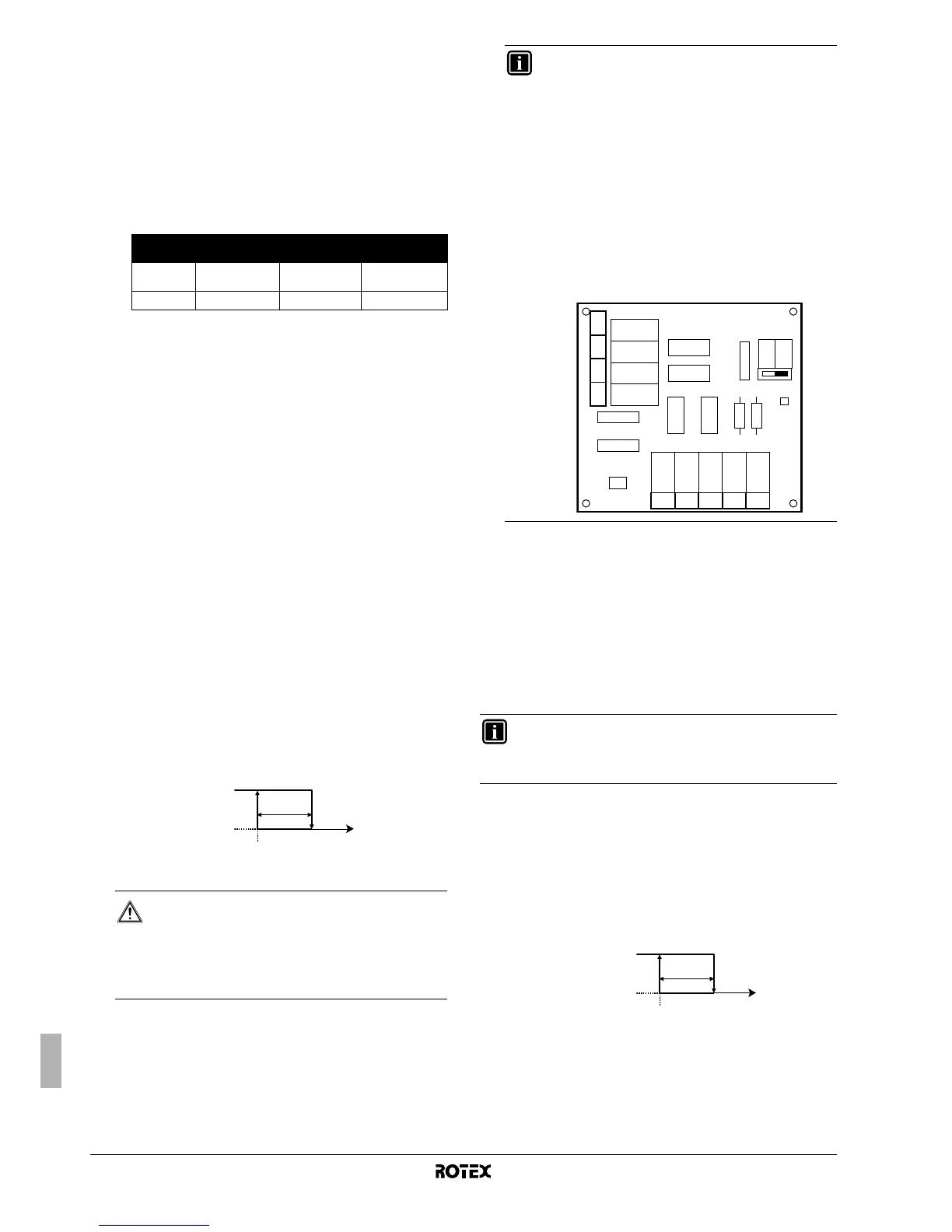

[C] Configuraţie pe placa cu circuite imprimate pentru intrare/
ieşire digitală EKRP1HB
Logica semnalului de alarmă
■ [C-01] Logica semnalului de alarmă: defineşte logica
semnalului de alarmă de pe placa cu circuite imprimate
pentru intrare/ieşire digitală EKRP1HB digital I/O PCB.
[C-01]=0, semnalul de alarmă va fi alimentat când survine
o alarmă (prestabilit). Dacă
[C-01]=1, semnalul de alarmă nu va fi alimentat când survine
o alarmă. Acest reglaj local permite diferenţierea între
detectarea unei alarme şi detectarea unei întreruperi
a alimentării unităţii.
Exploatarea bivalentă
Se aplică numai la instalaţiile cu un boiler auxiliar (funcţionare
alternativă, racordat în paralel). Scopul acestei funcţii este să
determine – pe baza temperaturii exterioare – care sursă de încălzire
poate/va asigura încălzirea spaţiului, unitatea interioară Rotex sau un
boiler auxiliar.
Reglajul local "exploatare bivalentă" aplică numai operaţiunea de
încălzire a spaţiului de către unitatea interioară şi semnalul de
autorizare pentru boilerul auxiliar.
Când funcţia de "exploatare bivalentă" este activată, unitatea
interioară se va opri automat în operaţiunea de încălzire a spaţiului
când temperatura exterioară scade sub "temperatura de cuplare
bivalentă", iar semnalul de autorizare pentru boilerul auxiliar devine
activ.
Când funcţia de exploatare bivalentă este dezactivată, încălzirea
spaţiului de către unitatea interioară este posibilă la toate
temperaturile din exterior (vezi intervalele de funcţionare) şi semnalul
de autorizare pentru boilerul auxiliar este întotdeauna dezactivat.
■ [C-02] Situaţia exploatării bivalente: defineşte activarea (1)
sau dezactivarea (0) exploatării bivalente.
■ [C-03] Temperatura de cuplare bivalentă: defineşte
temperatura exterioară sub care va fi activ semnalul de
autorizare pentru boilerul auxiliar (închis, KCR pe
EKRP1HB
),
iar încălzirea spaţiului de către unitatea interioară va fi oprită.
■ [C-04] Histereza bivalentă: defineşte diferenţa de
temperatură dintre temperatura de cuplare bivalentă şi
temperatura de decuplare bivalentă.
Semnal de autorizare X1–X2 (EKRP1HB)
T
A
Outdoor temperature (Temperatură exterioară)
Semnal de autorizare pentru încălzitorul de rezervă suplimentar
extern [C-02]=2
Această funcţie permite folosirea unui încălzitor de rezervă
suplimentar extern.
Încălzitorul de rezervă suplimentar extern poate fi folosit pentru
a contribui la încălzirea spaţiului (nu la încălzirea apei menajere) la
temperaturi joase ale mediului înconjurător.
Semnalul pentru încălzitorul de rezervă suplimentar va fi activat când
a doua etapă a încălzitorului de rezervă intern este închisă şi când
temperatura exterioară coboară sub reglajul [C-03] cu histereză
[C-04].
■ [C-02]=2 Funcţionarea încălzitorului de rezervă suplimentar
extern este activată (2)
■ [C-03] Temperatura de cuplare a încălzitorului de rezervă
extern: defineşte temperatura exterioară sub care semnalul
de autorizare pentru încălzitorul de rezervă extern va fi activ
(închis, KCR pe EKRP1HB).
■ [C-04] Histereza încălzitorului de rezervă extern
Semnalul de autorizare pentru încălzitorul de rezervă
extern X1–X2 (EKRP1HB)
T
A
Outdoor temperature (Temperatură exterioară)
[C-01] Alarmă Fără alarmă
Lipsă alimentare
la unitate
0
(prestabilit)
Ieşire închisă Ieşire deschisă Ieşire deschisă
1 Ieşire deschisă Ieşire închisă Ieşire deschisă
ATENŢIE
Aveţi grijă să respectaţi toate regulile menţionate în
aplicaţia 5 când funcţia de exploatare bivalentă este
activată.
Rotex nu-şi asumă răspunderea pentru nicio daună
rezultând din nerespectarea acestei reguli.
T
A
[C-03]
[C-04]
închis
deschis
INFORMAŢII
■ Dacă unitatea exterioară NU este RRLQ_CA sau
RRLQ_W1, combinaţia reglajului [4-03]=0/2 cu
exploatarea bivalentă la o temperatură din
exterior scăzută poate cauza insuficienţa apei
menajere calde.
■ Exploatarea bivalentă nu are efect asupra
modului de încălzire a apei menajere. Apa
menajeră rămâne şi este încălzită numai de
unitatea interioară.
■ Semnalul de autorizare pentru boilerul auxiliar
este plasat pe EKRP1HB (placă cu circuite
imprimate pentru intrare/ieşire digitală). Când
este activat, contactul X1, X2 este închis, iar
când este dezactivat, este deschis. Vezi figura
pentru poziţia schematică a acestui contact.
INFORMAŢII
Când "A doua etapă a încălzitorului de rezervă" [4-07] este
dezactivată, semnalul încălzitorului de rezervă suplimentar
extern nu va fi activat.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
închis
deschis
T
A
[C-03]
[C-04]
