OnAir 2000M2 Digital Mixing Console
16-6 DIP Switches and Jumpers SW V 4.0 Date printed: 12.11.03
16.6 Digital Output Module
Digital Output Modules have two DIP switches (A and B) for output signal
selection for each of the two independent outputs A and B. Selection is
done according to the following table:
DIP switch no.:
Output signal
1 2 3 4 5 6 7 8
PROGRAM (PGM, ON-AIR)
ON OFF OFF ON ON ON ON OFF
RECORD (REC)
OFF OFF OFF ON ON ON ON OFF
AUDITION (AUD)
ON ON ON OFF ON ON ON OFF
N–1 A
OFF ON ON OFF ON ON ON OFF
N–1 B
ON OFF ON OFF ON ON ON OFF
AUX 1
OFF OFF ON OFF ON ON ON OFF
AUX 2
ON ON OFF OFF ON ON ON OFF
OUT1 (N–1 C/D)
ON OFF ON ON OFF ON ON OFF
OUT2 (N–1 E/F)
OFF OFF ON ON OFF ON ON OFF
16.7 Analog/Digital Insert Module
The insert 1/2 or 3/4 address selection is performed with a DIP switch:
DIP switch no.:
Module address
1 2 3 4 5 6 7 8
Insert 1/2
ON ON OFF ON ON ON ON OFF
Insert 3/4
OFF ON OFF ON ON ON ON OFF

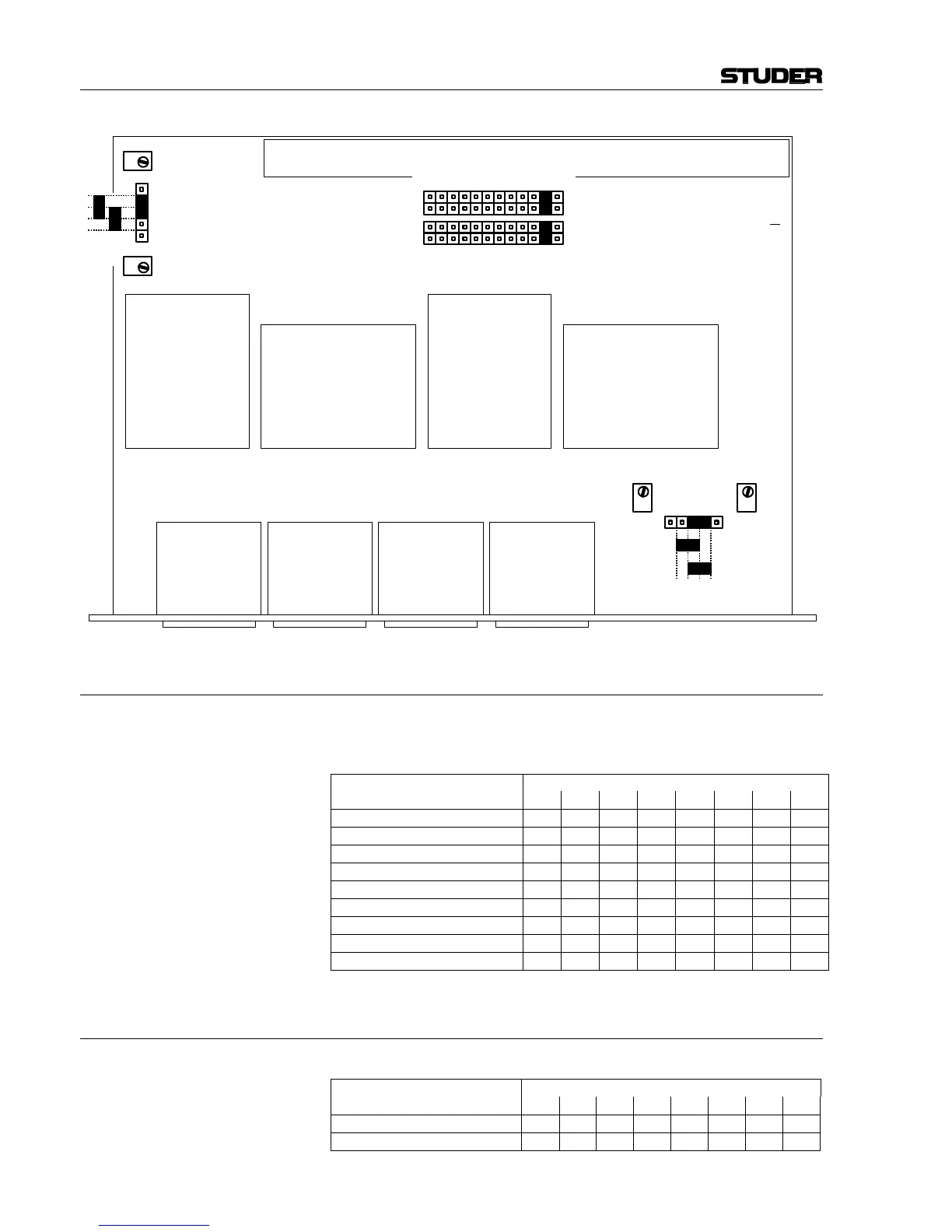

RA1
OUTPUT LEVEL
A RIGHT
RA2
OUTPUT LEVEL
A LEFT
RA3
OUTPUT LEVEL
B RIGHT
P56
P57
P58
P59
RA4
OUTPUT LEVEL
B LEFT
P55
B MONO
B STEREO
P26
P13
P53
P40
P15
P2
P42
P29
PFL
TALKBACK
N–1 B
N–1 A
OUT1
AUX2
AUX1
AUDITION
RECORD
PGM
OUT2
A
B
P27
P28
P41
P54
P14
A STEREO
A MONO
Dual Analog
Output Module
1.942.121. 82
