Valtra 6550 - Page 622

B6
9
4A
10A
23A
E
B7
Loctite 572
9
10
B6
--- vaatii rungon katkaisun
--- the tractor must be split
573
Model
No Page

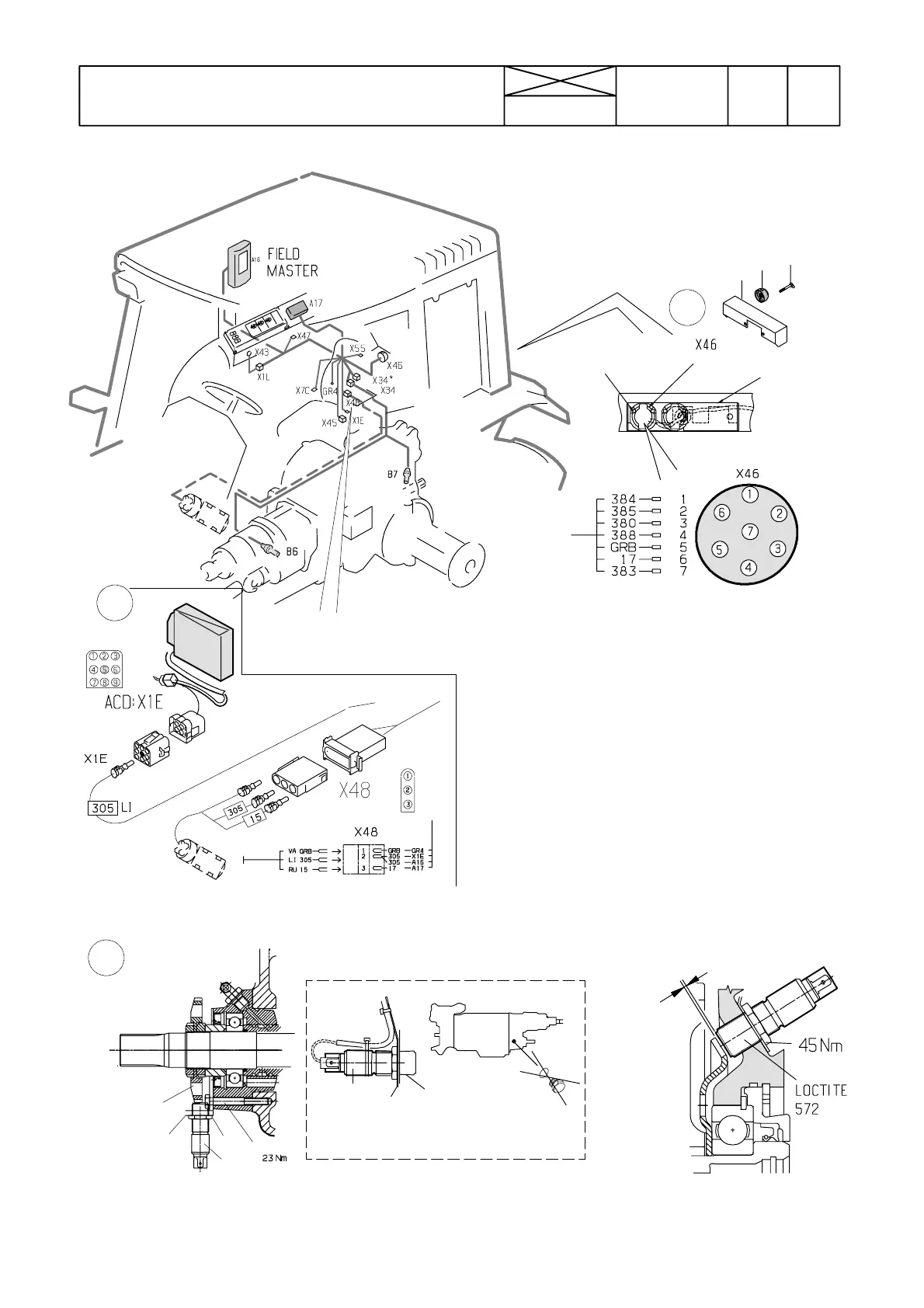

FIELDMASTER, fitting instruction
56000---8750 39.18 (10)12.08.1998
Napojen toiminnot: Johdinvärit:
1=Pyör. nop. anturi, paineanturi jne 1=ruskea nro 384
2=Virtausmittari 2=vihreä nro 385
3=Karamoottori 1, Kytkin (OUTPUT) 3=kelt. nro 380
4=Pyöräanturi, työkoneanturi 4=pun. nro 388
5=Maadoitus 5=valk. GR
6=Syöttö (akkujännite) 6=musta nro 17
7=Työkoneanturi 7=violetti nro 383
6
7
8
8
7
6
9
Function of pole: Wire colors:
1=RPM sensor, pressure sensor etc. 1=brown no 384
2=Flow meter 2=green no 385
3=Actuator 1, switch (OUTPUT) 3=yellow no 380
4=Wheel sensor, implement sensor 4=red no 388
5=Earthing 5=white GR
6=Supply (battery voltage) 6=black no 17
7= Implement sensor 7= lilac no 383
Tutka / Radar
C
D
