HULL
HOOD
MIRROR

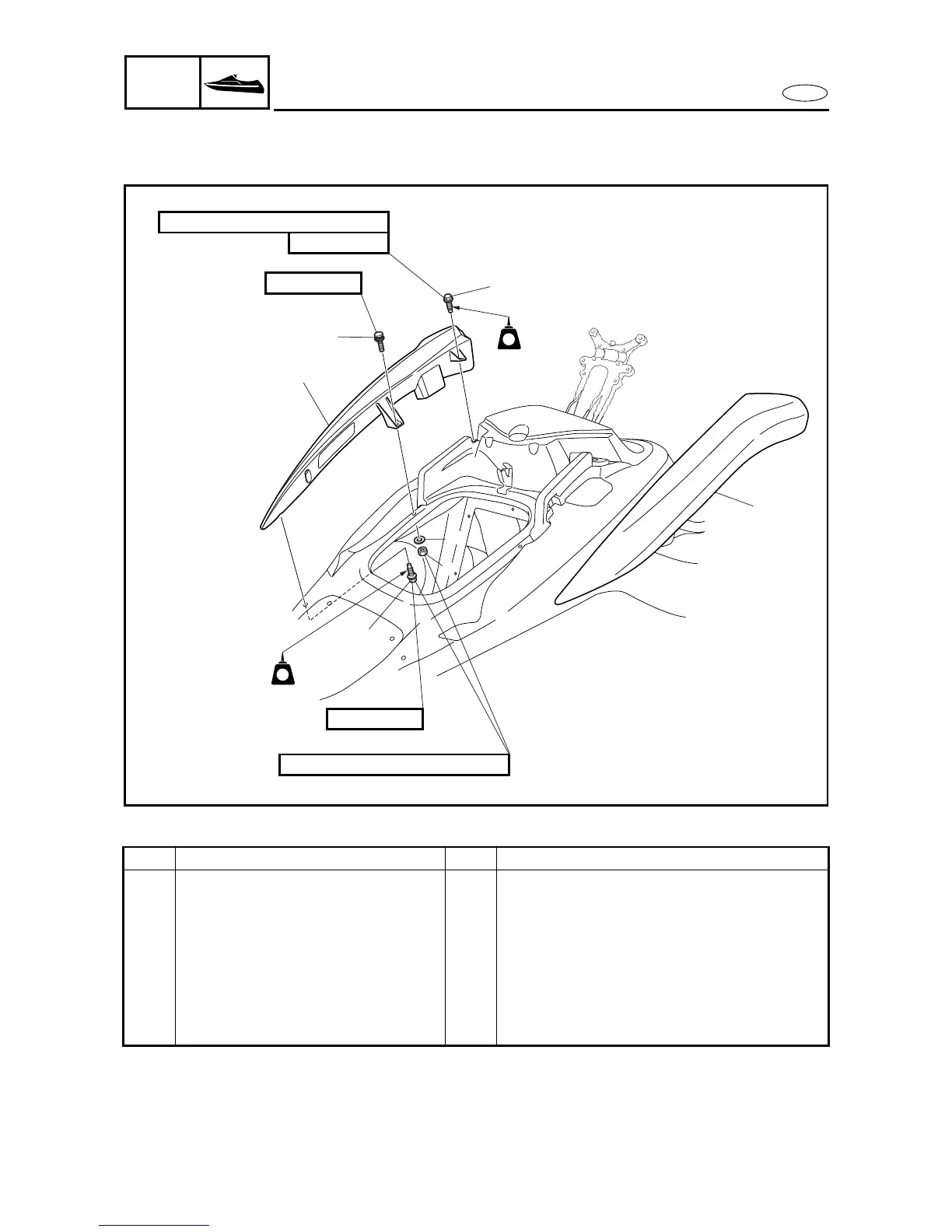

EXPLODED DIAGRAM
REMOVAL AND INSTALLATION CHART
Step
Procedure/Part name
Q’ty Service points
MIRROR REMOVAL
Follow the left “Step” for removal.
1Nut 2
2 Washer 2
3Bolt 2
4Bolt 4
5 Left mirror assembly 1
6 Right mirror assembly 1
Reverse the removal steps for installation.
4
6
4
2
1
5
3
5.4 N • m (0.54 kgf • m, 3.9 ft • Ib)
6 × 23 mm
5.4 N • m (0.54 kgf • m, 3.9 ft • Ib)
LT
242
LT
LT
242
LT
6 × 23 mm
6 × 22 mm
MIRROR
