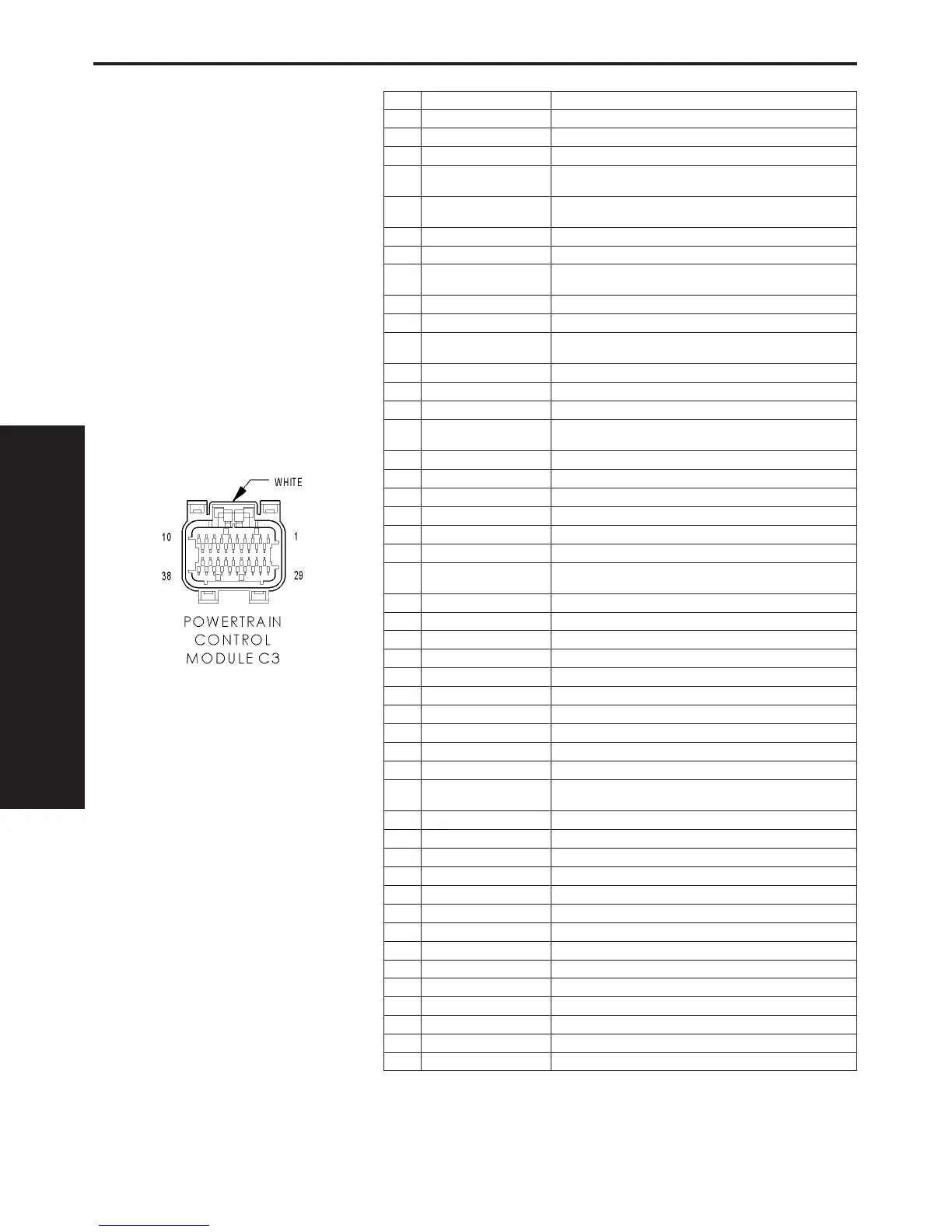

POWERTRAIN CONTROL MODULE C3 - WHITE 38 WAY
CAV CIRCUIT FUNCTION
1- -
2- -
3 K51 20DB/YL (2.0L) AUTOMATIC SHUT DOWN RELAY CONTROL
3 K51 18DB/YL (2.4L
TURBO)
AUTOMATIC SHUT DOWN RELAY CONTROL
4 C27 18DB/PK (2.4L
TURBO)
HIGH SPEED RAD FAN RELAY CONTROL
5 V35 20LG/RD (2.0L) S/C VENT CONTROL
6 C27 20DB/PK (2.0L) RAD FAN RELAY CONTROL
6 C24 18DB/RD (2.4L
TURBO)
RAD FAN LOW RELAY CONTROL
7 V32 20YL/RD (2.0L) S/C SUPPLY
8 K106 20WT/DG (2.0L) NVLD SOLENOID CONTROL
8 K106 18WT/DG (2.4L
TURBO)
NVLD SOLENOID CONTROL
9- -
10 - -
11 C28 20DB/OR (2.0L) A/C CLUTCH RELAY CONTROL
11 C28 18DB/OR (2.4L
TURBO)
A/C CLUTCH RELAY CONTROL
12 V36 20TN/RD (2.0L) S/C VACUUM CONTROL
13 - -
14 - -
15 - -
16 - -
17 K167 20BR/YL (2.0L) SENSOR GROUND 2
17 K167 18BR/YL (2.4L
TURBO)
SENSOR GROUND 2
18 - -
19 A142 18DG/OR AUTOMATIC SHUT DOWN RELAY OUTPUT
20 K52 20PK/BK EVAP/PURGE CONTROL
21 T141 20YL/RD CLUTCH INTERLOCK SWITCH SIGNAL
22 - -
23 K29 20WT/PK BRAKE SWITCH SIGNAL
24 C20 20BR/OR (2.0L) A/C SWITCH SENSE
24 C20 20BR (2.4L TURBO) A/C SWITCH SENSE
25 - -
26 T44 20YL/LB (2.0L EATX) AUTOSTICK DOWNSHIFT SWITCH SIGNAL
26 K119 20LG/BK (2.0L MTX/
2.4L TURBO)
CLUTCH UP SWITCH SIGNAL
27 T5 20LG/LB (2.0L) AUTOSTICK UPSHIFT SWITCH SIGNAL
28 A142 18DG/OR AUTOMATIC SHUT DOWN RELAY OUTPUT
29 K108 20WT/TN EVAP/PURGE RETURN
30 K10 20DB/OR PSP SWITCH SIGNAL
31 - -
32 K118 20PK/YL BATTERY TEMP SIGNAL
33 - -
34 V37 20RD/LG (2.0L) S/C SWITCH SIGNAL
35 K107 20OR (2.0L) NVLD SWITCH SIGNAL
35 K107 18OR (2.4L TURBO) NVLD SWITCH SIGNAL
36 - -
37 K31 20BR (2.0L) FUEL PUMP RELAY CONTROL
37 K31 18BR (2.4L TURBO) FUEL PUMP RELAY CONTROL
38 K90 20TN STARTER RELAY CONTROL
C
O
N
N
E
C
T
O
R
P
I
N
O
U
T
S
194
CONNECTOR PINOUTS
