Manual Supplement 54200/54100 Users Manual
4
ERGÄNZUNG ZUM BEDIENUNGS-HANDBUCH
Erweiterungen der Benutzeroberfläche der Fluke-Meßgeräte vom Typ 54200/54100.
Bei den Popup-Menüs unter den Tasten DIVERSE, WHITE und COLOR TEMP hat es einige
Ergänzungen gegeben. Es gibt auch Ergänzungen zum Testbild GRAUTREPPE und CLOSED CAPTION:
DIVERSE:

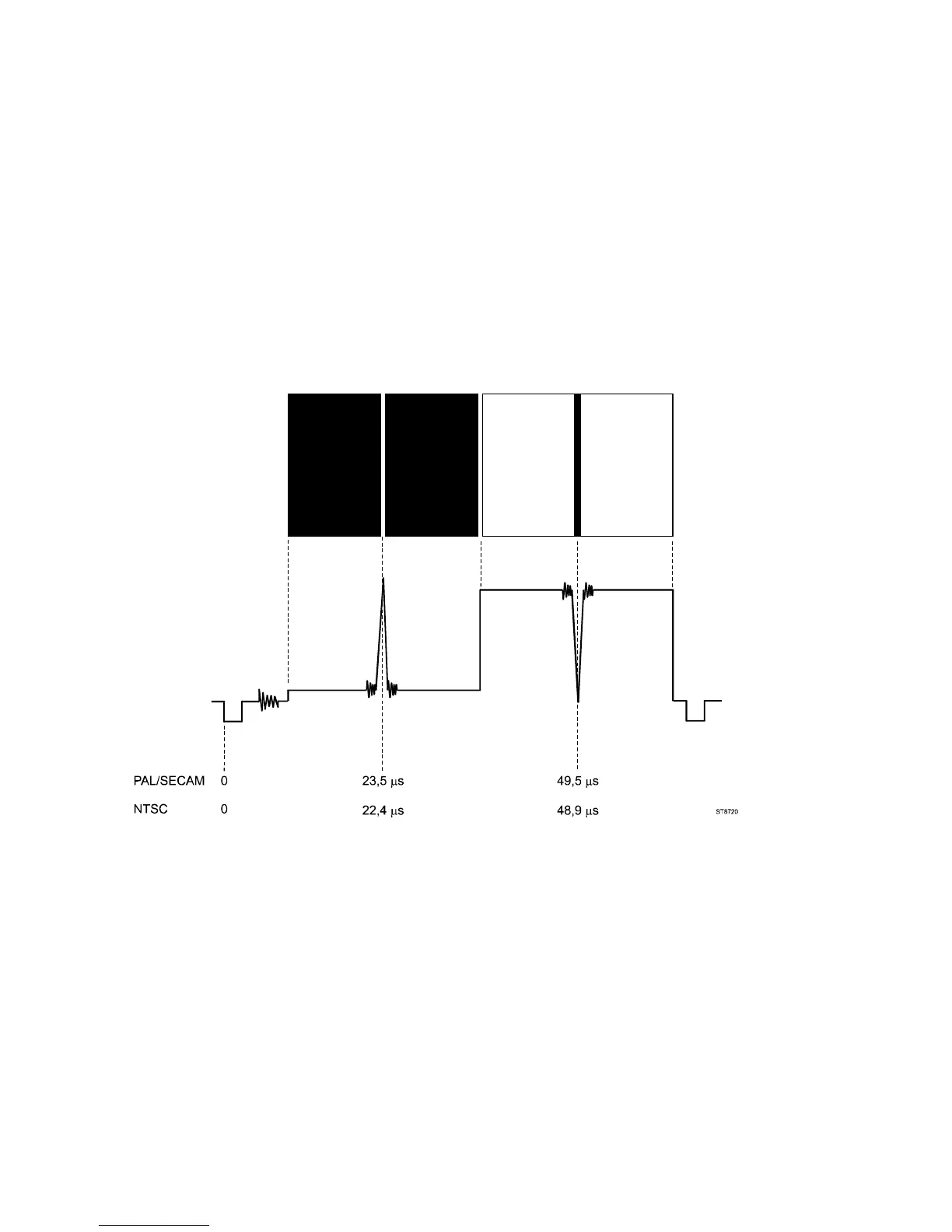

- Die Wahlmöglichkeit SINX/X wurde hinzugefügt. Wenn Sie diese Option wählen, erscheint ein
Schwarzweiß-Testbild: Die linke Hälfte des Schirms ist schwarz mit einer senkrechten weißen Linie in
der Mitte; die rechte Hälfte des Schirms ist weiß mit einer senkrechten schwarzen Linie in der Mitte
(siehe Abbildung).
Dieser Typ von Testbild wurde hinzugefügt, um das Bandbreiten- und Phasenverhalten eines
Videoübertragungssystems wie z.B. eines Bildverstärkers zu testen. Die schmale weiße Linie auf
dem schwarzen Hintergrund und die schmale schwarze Linie auf dem weißen Hintergrund bewirken,
daß schmale Pulse an einem zu testenden Videosystem angelegt werden. Diese sogenannten
SINX/X-Pulse bestehen aus mehreren Frequenzen mit einer flachen Amplitude über die gesamte
Bandbreite.
- Vier zusätzliche Wahlmöglichkeiten OPT_1 .. OPT_4 wurden hinzugefügt. Diese Optionen sind für
künftige Erweiterungen gedacht: Sie sind nicht belegt/aktiv und werden daher schattiert angezeigt.
OPT steht für OPTIONAL.
WHITE:
Für die Systeme PAL und SECAM wurde der Schritt ‘White_10%’ hinzugefügt.
COLOR TEMP:
Unter der Taste COLOR TEMP und der Menüauswahl ‘CTA_Center’ wurde der Schritt ‘10%’ hinzugefügt.
Dies gilt für die Systeme PAL und SECAM.
