SUPPLEMENT AU MODE D’EMPLOI.
Extensions de l’interface utilisateur du modèle Fluke 54200/54100.
Un certain nombre d’extensions ont été prévues aux menus popup sous les touches DIVERSE, WHITE,
et COLOR TEMP. Aussi les fonctions ECHELLE DES GRIS et CLOSED CAPTION sont agrandi:
DIVERSE:

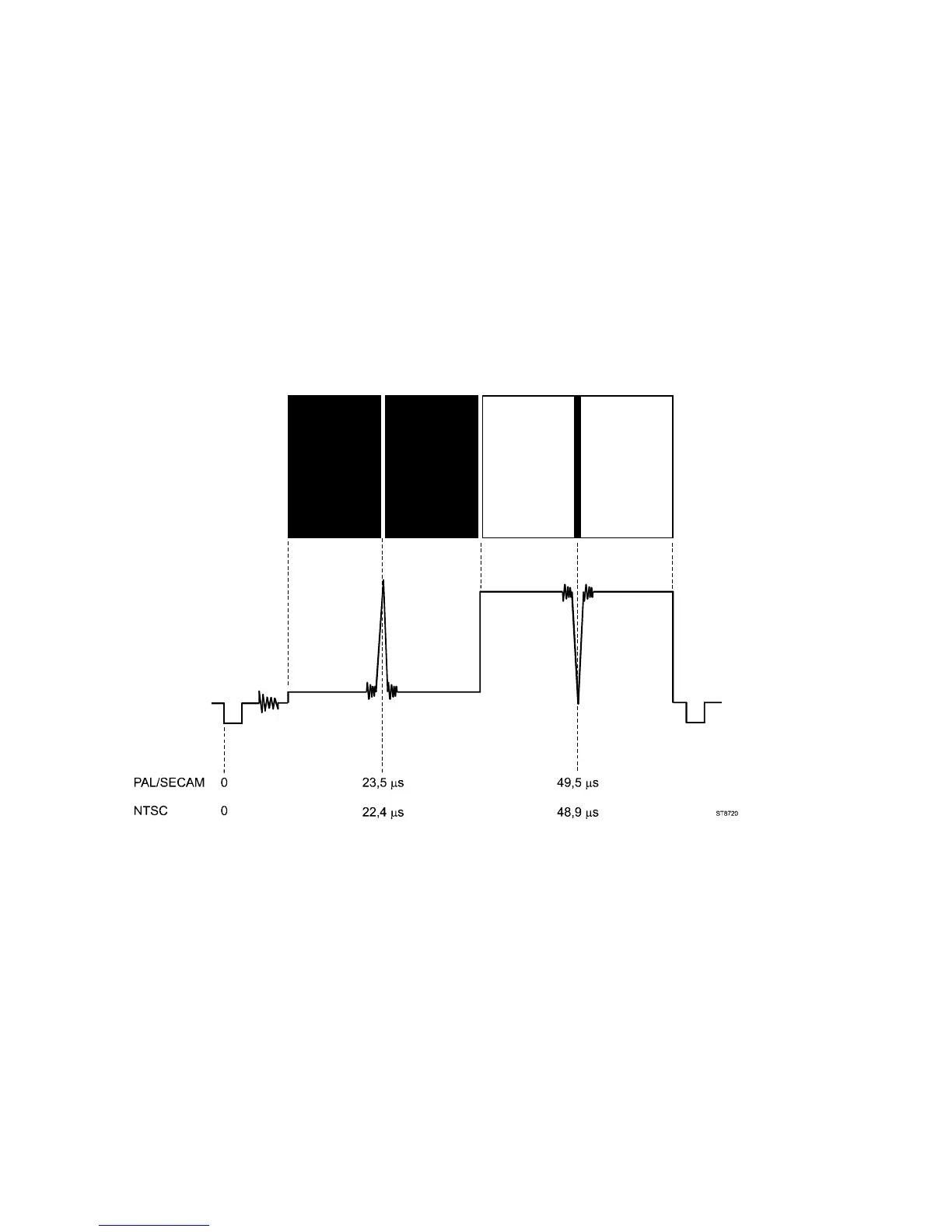

- La sélection SINX/X a été ajoutée. Cette sélection permet d’obtenir une configuration d’essai en noir
et blanc: La moitié gauche de l’écran est noire avec une ligne verticale blanche au milieu; la moitié
droite de l’écran est blanche avec une ligne verticale noire au milieu (voir la figure).
Ce type de configuration d’essai a été prévu pour permettre de contrôler le comportement de la
bande passante et de la phase d’un système de transmission vidéo tel qu’un amplificateur vidéo. La
fine ligne blanche sur l’arrière-plan noir et la fine ligne noire sur l’arrière-plan blanc provoquent
d’étroites impulsions qui sont envoyées à un système vidéo sous test. Ces impulsions, appelées
impulsions SINX/X, sont formées de fréquences multiples avec une amplitude plate sur la totalité de
la bande passante.
- Quatre sélections supplémentaires OPT_1 .. OPT_4 ont été ajoutées. Ces sélections sont prévues
pour des extensions futures: elles ne sont pas actives et sont donc affichées ombrées. OPT est
l’abréviation de OPTIONAL (optionnel).
WHITE:
Le pas ‘White_10%’ a été ajouté pour les systèmes PAL et SECAM.
