LH71A / LH72
(J) 3-1
3. 各部の名称と働き

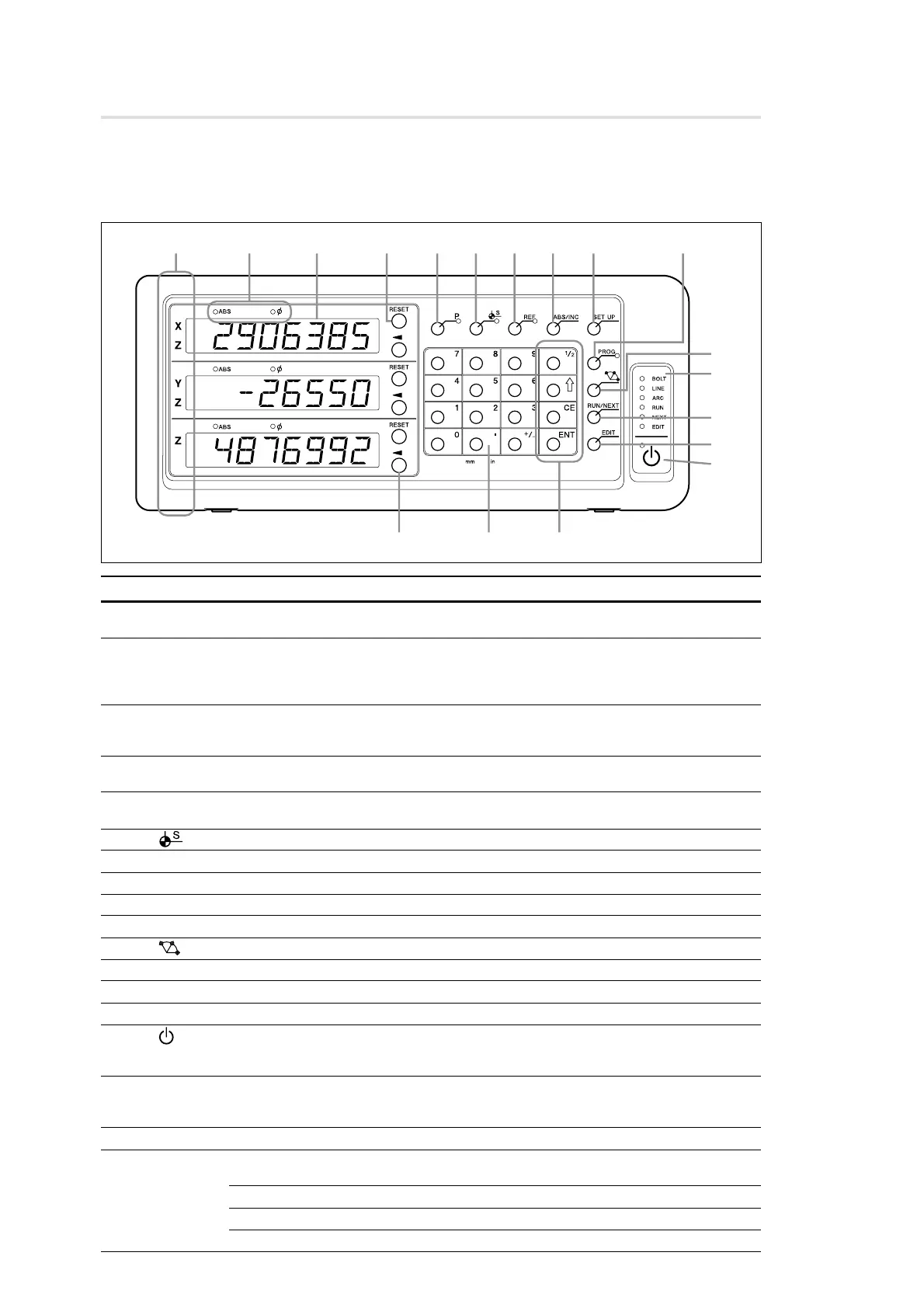

3-1. フロントパネル
3-1-1. LH71A
番号 名称 機能
q 軸ラベル 軸ランプ 点灯:計測中の軸
点滅:選択されている軸
w ランプ表示 ABSランプ 点灯:アブソリュート値表示時(ABSモード)
消灯:インクリメンタル値表示時(INCモード)
Φランプ 点灯:直径表示時
消灯:通常表示
e カウンタ表示 上から表示1(X,Z)、表示2(Y,Z)、表示3(Z)
各種モードの設定時には、アルファベットで状態を表示
異常が発生した場合はアラーム表示(10章参照)
r RESETキー インクリメンタル値をゼロクリア
ABSモード時はINCモードに切替わる
t Pキー 数値をプリセット(選択時モードランプ点灯)
数値呼出し(選択時モードランプ点灯)
y (基準点設定)キー 基準点のモードに入るときに使用(選択時モードランプ点灯)
u REFキー 測長ユニットの原点検出を行なうときに使用(選択時モードランプ点灯)
i ABS/INCキー ABSモード/INCモードの切替え
o SETUPキー 各種設定を行なうときに使用
!0 PROGキー プログラムの作成や実行をするときに使用(選択時モードランプ点灯)
!1 (固定サイクル)キー ボルトホールサークルなどの決められたルーチンを行なうときに使用
!2 ステータスランプ 各種キー操作時、モードに入ったときに点灯および点滅
!3 RUN/NEXTキー プログラムモードや固定サイクルなどを実行するときに使用
!4 EDITキー プログラムや固定サイクル、プリセットなどの編集時に使用
!5 (スタンバイ)キー 電源ON/OFF
左上のランプ 点灯:電源OFF時 点滅:起動時
消灯:電源ON時
!6 /(軸選択)キー 軸選択
設定内容選択
設定値の桁選択
!7 テンキー 数値入力
!8 機能キー 各種操作を行なう場合に使用
1/2キー 1/2表示
Eキー 設定時やプログラム時などの項目送り
CE 数値入力や各種機能キー操作をキャンセル
ENTキー 設定の決定
qw rteyuio!
0
!2
!3
!5
!8!7!6
!4
!1
