LH71A / LH72
(CS) 3-1
3. 各部分的名称和功能

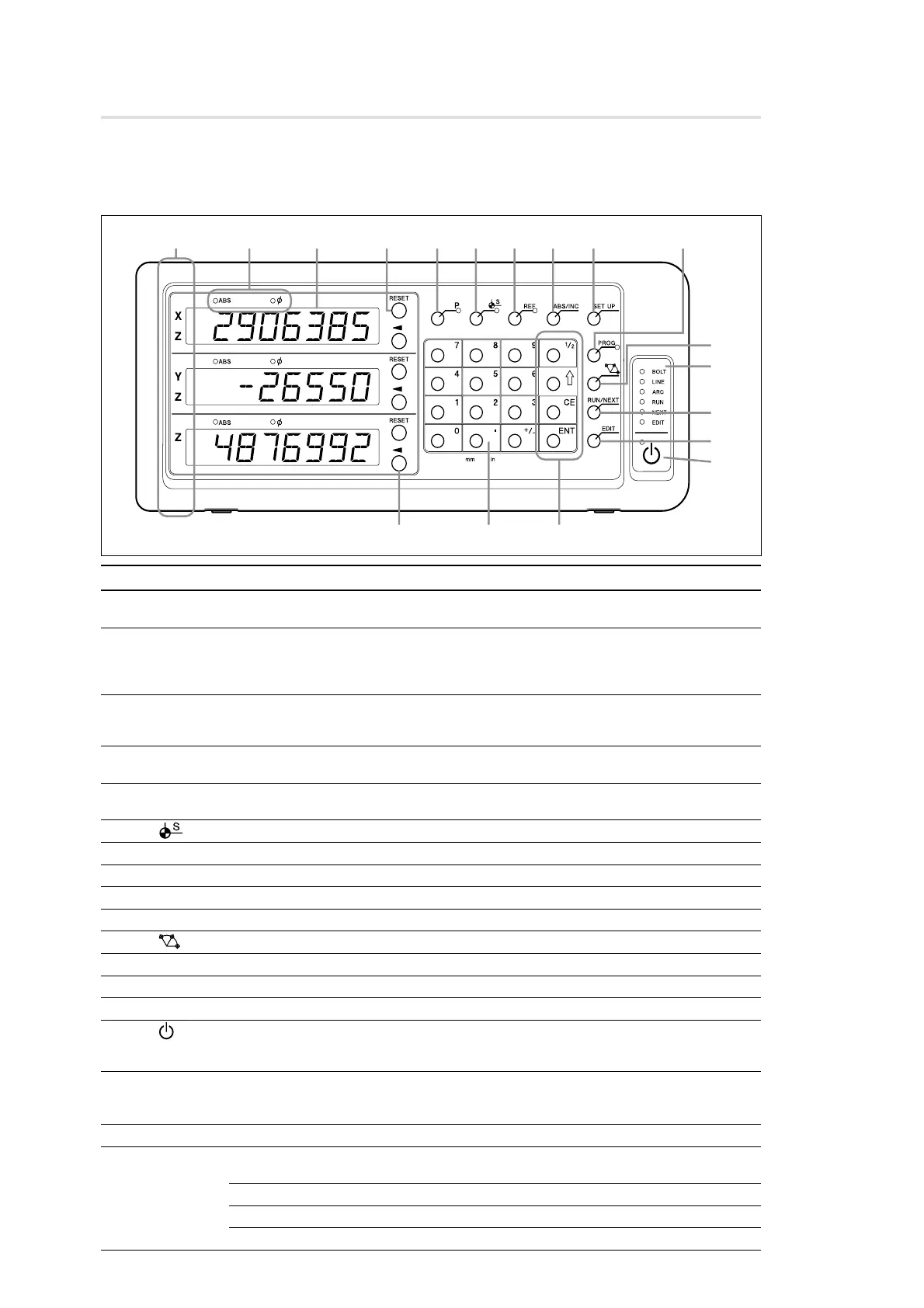

3-1. 前面板
3-1-1. LH71A
序号 名称 功能
q 轴标记 轴指示灯 点亮：测量中的轴
闪烁：被选择的轴
w 指示灯显示 ABS 指示灯 点亮：显示绝对值时 (ABS 模式)
熄灭：显示增量值时 (INC 模式)
Φ 指示灯 点亮：显示直径时
熄灭：通常显示
e 计数器显示 从上数起显示 1 (X, Z)、显示 2 (Y, Z)、显示 3 (Z)
设定各种模式时，以英文字母显示状态
发生异常情况时显示警报 (参见第 10 章)
r RESET (复位) 键 将增量值清除为零
ABS 模式时切换为 INC 模式
t P 键 预设数值 (选择时模式指示灯点亮)
调出数值 (选择时模式指示灯点亮)
y (基准点设定) 键 在进入基准点模式时使用 (选择时模式指示灯点亮)
u REF 键 在检测长度测量元件的原点时使用 (选择时模式指示灯点亮)
i ABS/INC 键 ABS 模式 / INC 模式的切换
o SET UP 键 用于进行各种设定
!0 PROG 键 在编辑和执行程序时使用 (选择时模式指示灯点亮)
!1 (固定循环) 键 在执行螺栓孔圆周等指定程序时使用
!2 状态指示灯 对各键进行操作和进入各种模式时点亮或闪烁
!3 RUN/NEXT 键 在执行程序模式和固定循环等时使用
!4 EDIT 键 在编辑程序、固定循环和预设等时使用
!5 (待机) 键电源 ON / OFF (开关)
左上方的指示灯 点亮：电源 OFF (关闭) 时闪烁: 启动时
熄灭：电源 ON (接通) 时
!6 / (轴选择) 键 轴选择
设定内容选择
设定值位数选择
!7 数字键 数值输入
!8 功能键 在进行各种操作时使用
1/2 键 1/2 显示
E 键 设定和编程时等的项目移动
CE 取消数值输入和各种功能键的操作
ENT 键 确定设定
0
!2
!3
!5
8
7
6
!4
!1
