Magnescale LH71A - Bezugspunktmodus

(G) 7-5
7. Bedienungsverfahren
LH71A / LH72
7-2-7. Bezugspunktmodus
Der Bezugspunktmodus weist die folgenden zwei Funktionen auf.
„Bearbeitungs-Bezugspunkt (Bezugspunkt Nr. 0)“ und „Mehrfach-Bezugspunkt (Bezugspunkt Nr. 1 ~)“
(Allzweckanwendungen beim Modell LH71A)
Siehe Seite 7-5 bis 7-9.
„Werkzeugoriginal (Werkzeug Nr. 1) “ und „Werkzeugversatz (Werkzeug Nr. 2 ~)“
(Drehmaschinenfunktion des Modells LH71A sowie des Modells LH72)
Siehe Seite 7-10 bis 7-14.
Bearbeitungs-Bezugspunkt (Bezugspunkt Nr. 0)

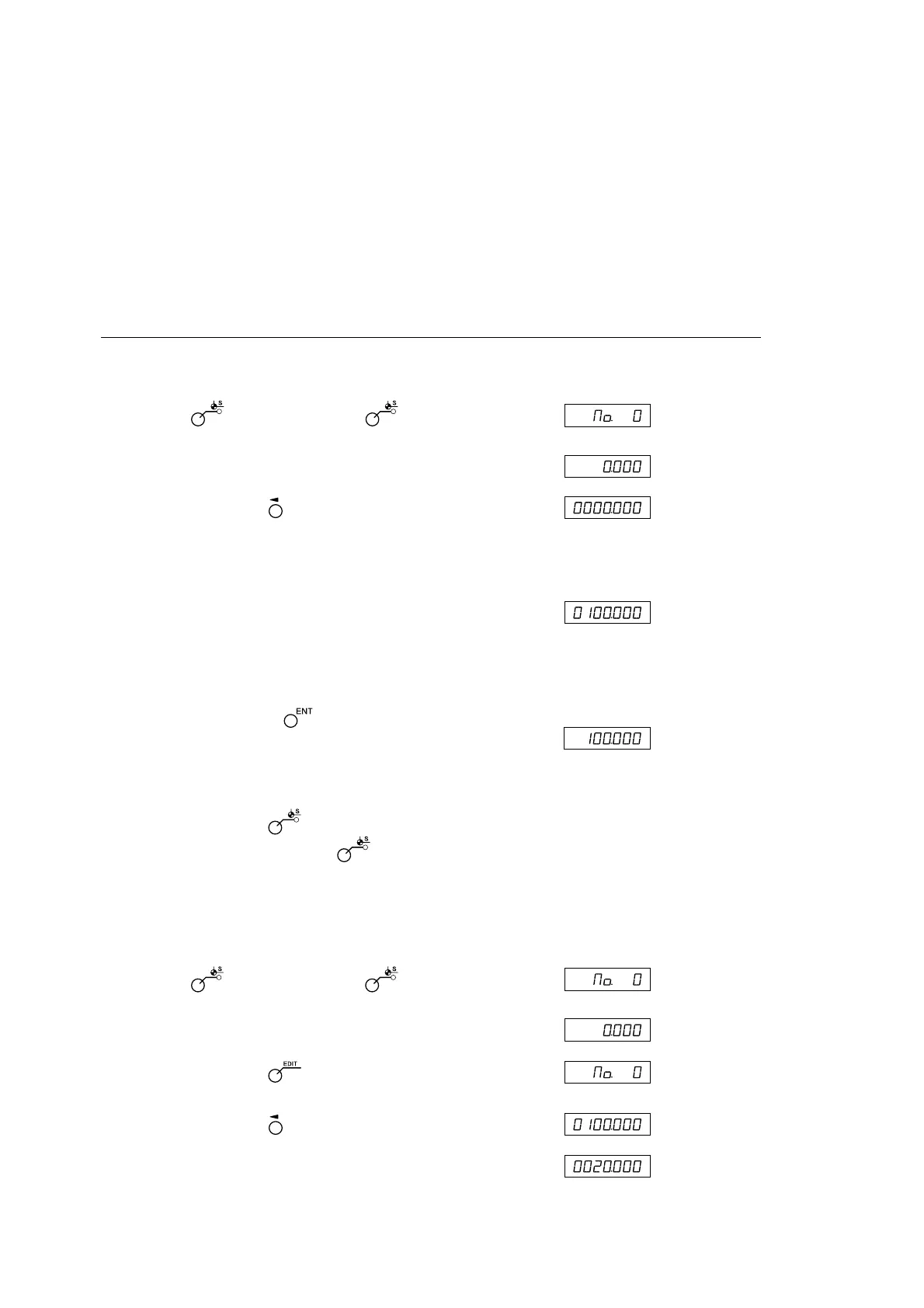

<Einstellen des Bearbeitungs-Bezugspunkts> Anzeige
1 Die Taste drücken. (Die Lampe leuchtet auf)
↓
2 Drücken Sie die Taste , die der einzustellenden Achse entspricht.
Wenn bereits ein Bearbeitungs-Bezugspunkt eingestellt
worden ist, wird der Wert des vorher eingestellten
Bearbeitungs-Bezugspunkts angezeigt.
3 Geben Sie den Wert mit den Zifferntasten ein.
∗ Wenn Sie einen Wert benutzen wollen, der vorher eingestellt
wurde, erübrigt sich die Eingabe des Wertes mithilfe der
Zifferntasten. Gehen Sie zu Schritt 4 über.
4 Verwenden Sie die Taste , um die Einstellung festzulegen.
Der Istwert wird zum Bearbeitungs-Bezugspunkt.
Wenn der Bearbeitungs-Bezugspunkt eingestellt wird, wird
dieser Wert gespeichert.
5 Drücken Sie die Taste . Das System verlässt den
Bezugspunktmodus. (Die Lampe erlischt)
<Bearbeiten des Bearbeitungs-Bezugspunkts>
Sie können einen gespeicherten Bearbeitungs-Bezugspunkt bearbeiten.
Anzeige
1 Die Taste drücken. (Die Lampe leuchtet auf)
↓
2 Drücken Sie die Taste .
↓
3 Drücken Sie die Taste , die der zu bearbeitenden Achse entspricht.
4 Geben Sie den Wert mit den Zifferntasten ein.
(Bezugspunkt-
anzeige für jede
Achse)
(Bezugspunkt-
anzeige für jede
Achse)
(Beispiel:
20,000)
(Beispiel:
100,000)
