Magnescale LH71A - Rückstellen der Grundeinstellungen (Drehmaschinenfunktion des Modells LH71 A Sowie Modell LH72)

5-8 (G)
5. Einstellungen
LH71A / LH72
q
w
e
r
t
y
o
i
u
oder
Detailein-
stellungen
Modell
Bestimmungsland
Skalierung
(1.000000)
Messstabseinheits-
Auflösung
Anzeigeauflösung
(Messstabseinheits-
Auflösung)
Kompensationswert
(OFF)
Flimmerregelung
(2)
Abschaltung
(OFF)
Additionsanzeige
Ca. 2
Sekunden
Einstellwert eingeben
oder
Lampe der Bereitschaftstaste
(Leuchtet auf → blinkt)
∗ Wenn der segmentierte Fehlerkompensationswert eingestellt wird, erscheint ,
und die Einheit schaltet auf den Messstabseinheits-Bezugspunkt-Erfassungsmodus um.
(Ca. 3 Sekunden
lang gedrückt halten)
∗ Die Einstellung in Klammern ( ) ist die
Werkseinstellung.
∗ zeigt den Vorgang an, wenn die
Einstellung nicht geändert wird.
Verwenden Sie zur Wahl von
Hinweis 1
Hinweis 1: Durch Drücken von oder werden
die Änderungen in den
„ Grundeinstellungen “
annulliert, und der Einstellmodus wird auf
„ Detaileinstellungen “ umgeschaltet.
oder
Verwenden Sie , um die Einstellungen für Display 2 auszuwählen
Achse wählen
Wird für jede Achse durchgeführt. Verwenden Sie zur Erweiterung der Auswahloption.
Verwenden Sie zur Wahl des Einstellungsinhalts
Verwenden Sie zur Wahl des Einstellungsinhalts
Verwenden Sie und zur Wahl des Einstellungsinhalts
Achse wählen
Wird für jede Achse durchgeführt.
Die Einstellung (Kompensation) mit auswählen, dann die einzelnen Optionen einstellen
Kompensationswert eingeben
Kompensationswert
eingeben
Position
eingeben
Achse wählen
oder
Verwenden Sie zur Wahl des Einstellungsinhalts
Verwenden Sie zur Wahl des Einstellungsinhalts
Strom EIN
Grundein-
stellungen
Betriebsbeginn
(Bei einer Anzeigeauflösung von 0,001 mm)
(Hinweis)
Verwendung bei

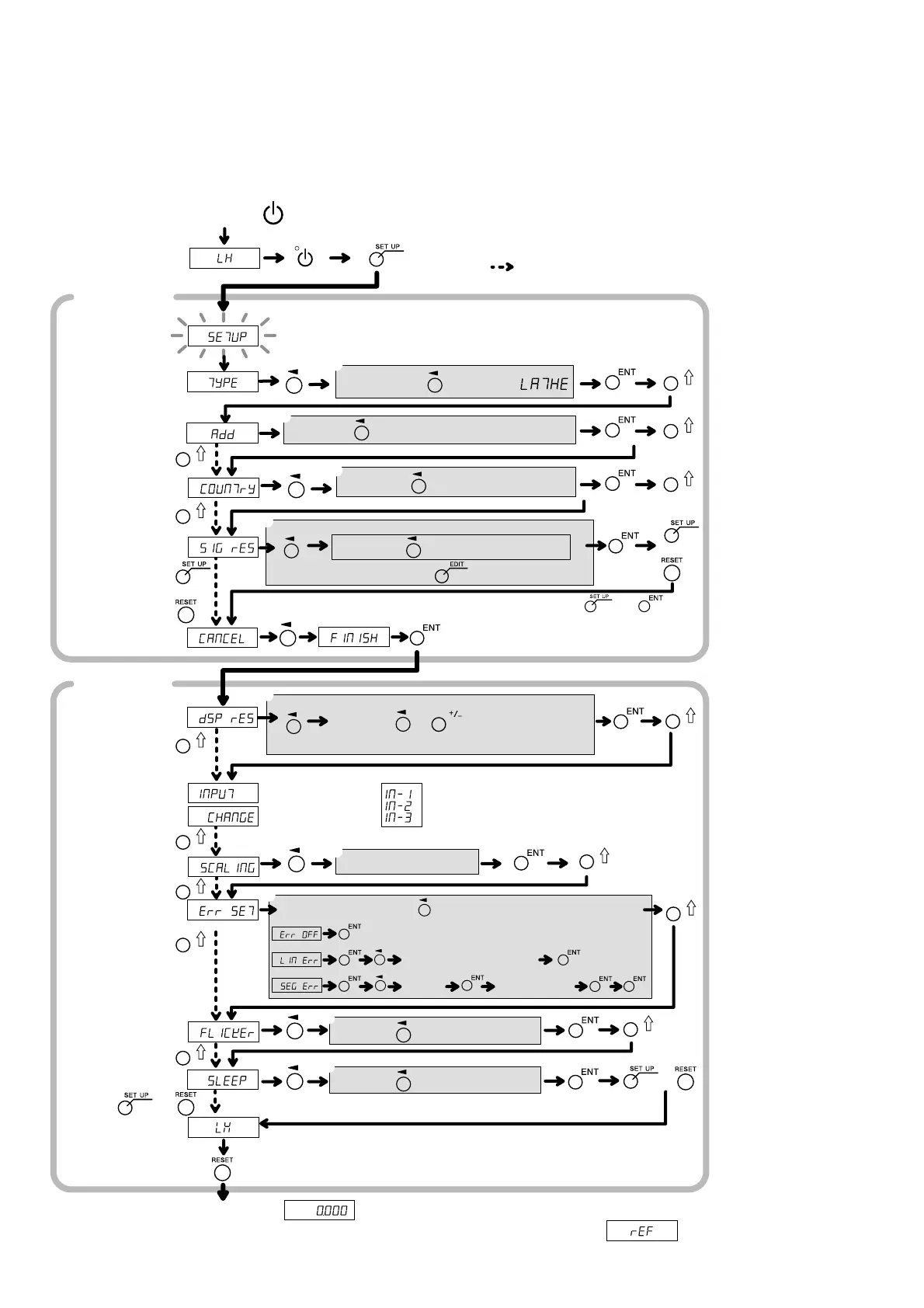

5-3-2. Rückstellen der Grundeinstellungen (Drehmaschinenfunktion des Modells LH71A sowie Modell LH72)
Wenn die Grundeinstellungen zurückgestellt werden, werden alle Detaileinstellungen auf ihre
Werksvorgaben zurückgesetzt.
q LATHE wählen
(nur Modell
LH71A)
∗ Das Modell LH72
verfügt nicht
über eine
Modelleinstellung.
w 2/3/2ADD3/
2ADD–3/
–2ADD3/
–2ADD–3
∗ Siehe
Abschnitt 5-4
„Überprüfen der
Zählwerte
während der
Additionsanzeige“.
e STD/US/JPN
r 0.1/0.5/1/5/10/
00.00.01/
00.00.10/
00.01.00/
00.10.00
<Erweitert>
0.05/2/20/25/50/
100/01.00.00
t Einstellung auf
r oder höher/
Durchmesser-
anzeige auf r
(außer Winkel)/
Polarität
∗ Die X-Achsen-
Polarität muss so
eingestellt
werden, dass
der Wert der
Schnittrichtung
bei Verwendung
der
Durchmesser-
anzeige
abnimmt.
y 0.100000 -
9.999999
u OFF/LIN Err/
SEG Err
∗ Siehe
Abschnitt 5-5
„Kompensation“.
i OFF/1/2
o OFF/1/5/10/30/
60
∗ Falls Sie die „Detaileinstellungen“ bereits eingegeben haben, notieren Sie
sich die Einstellwerte, bevor Sie die „Grundeinstellungen“ zurückstellen oder
ändern.
