LH71A / LH72
(CS) 3-3
3. 各部分的名称和功能

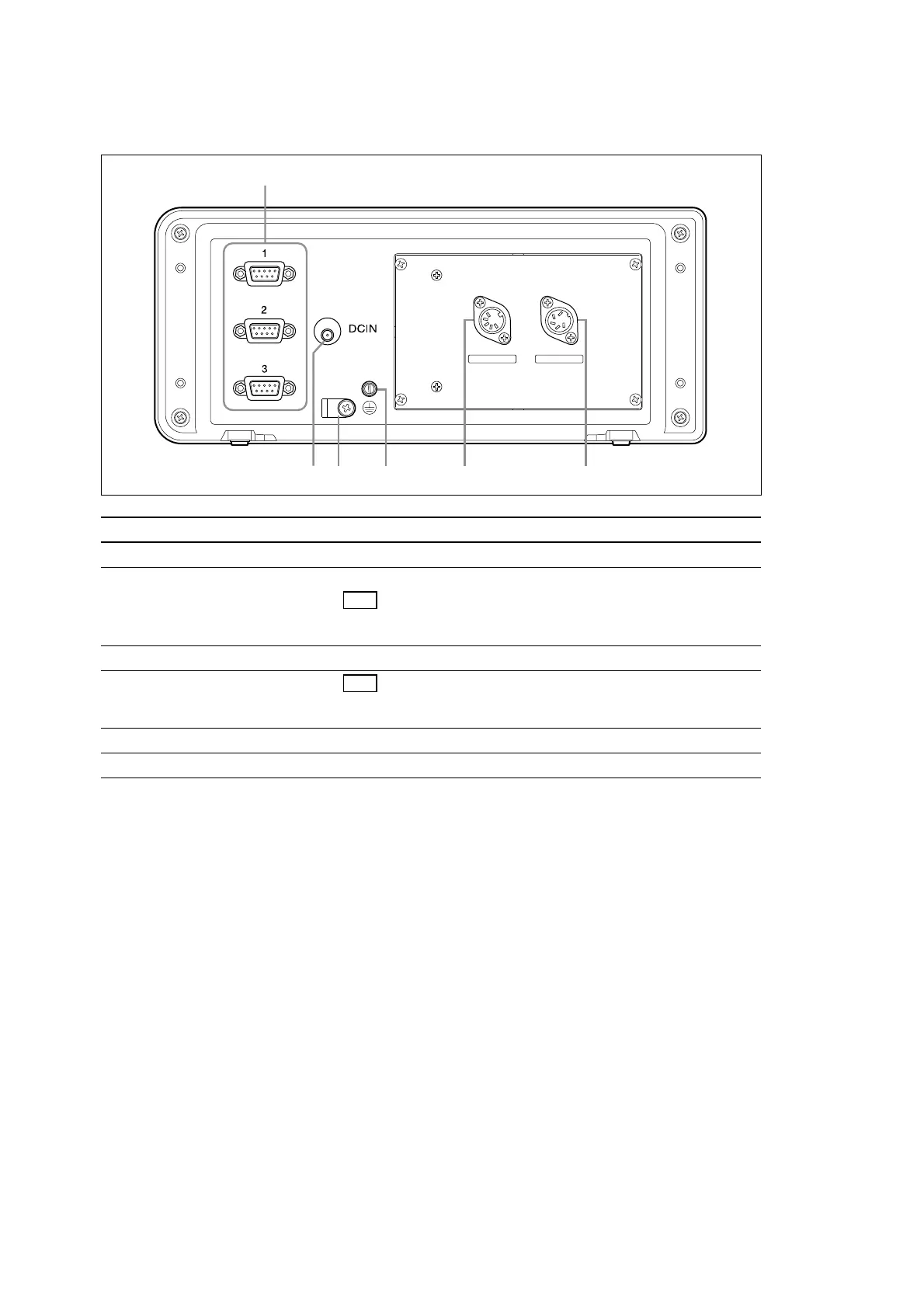

3-2. 后面板
序号 名称 功能
q 长度测量元件输入 1、2、3 输入第 1、2、3 轴的长度测量元件
w DC (直流) 输入端子 DC (直流) 电源的输入端子
注意
请务必使用另购的专用 AC (交流) 适配器。如果使用指定外的适配器，有可
能因此导致故障和误动作。
e AC (交流) 适配器电缆夹 固定 AC (交流) 适配器的电缆
r 地线端子 注意
设置计数器时，请务必使用附带的地线，将本端子和所安装的机床连接起
来。
t 外部复位端子 通过外部信号执行与RESET键相同的操作
y 触摸传感器输入 (仅限于LH71A) 在连接另购的触摸传感器，进行基准点设定时使用
q
w
e
r
t
y
REMOTE RESET
TOUCH SENSOR
