LH71A / LH72

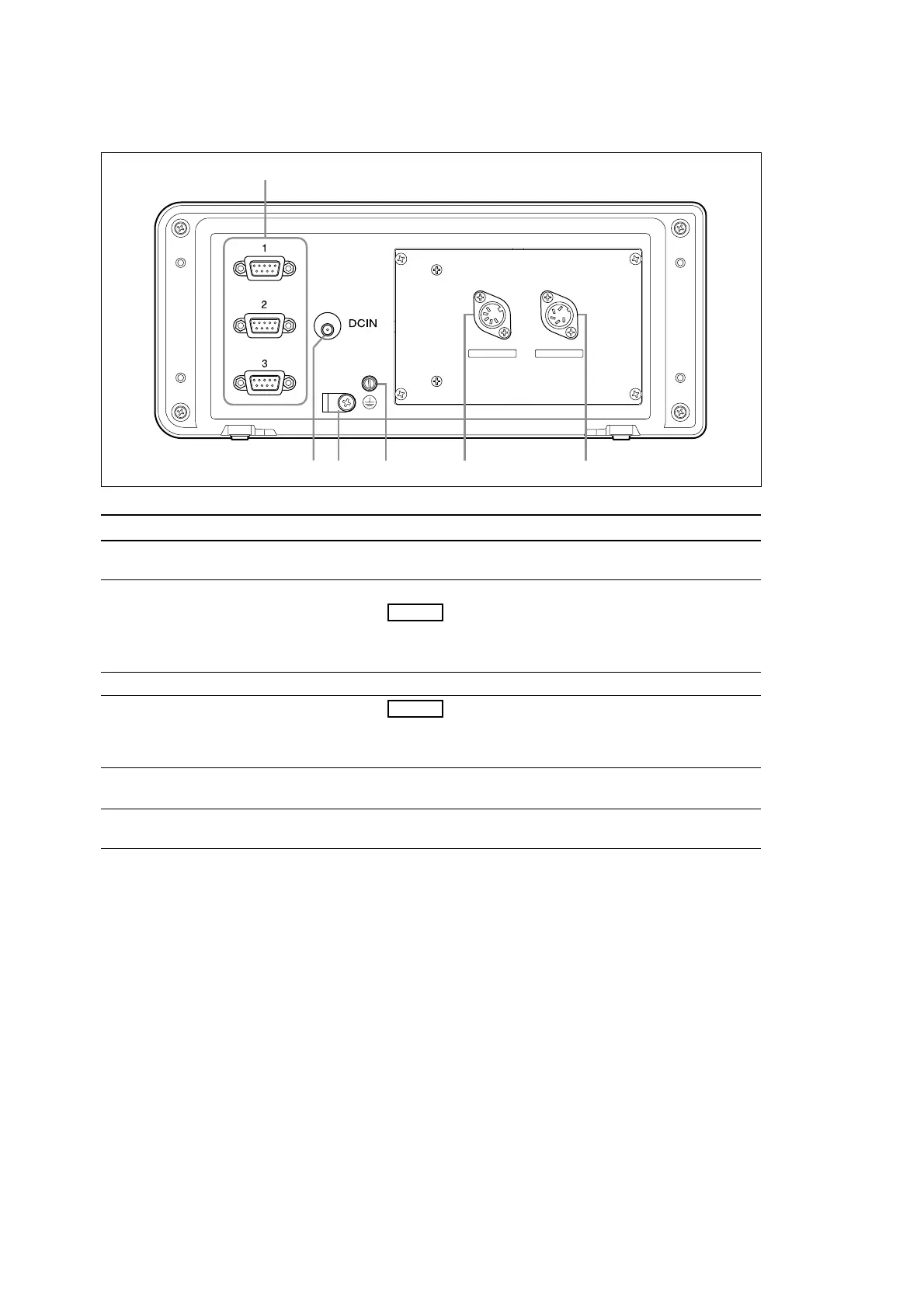

3-2. Rückplatte
REMOTE RESET
TOUCH SENSOR
Nr. Bezeichnung Funktion
q Messstabseinheits-Eingang 1/2/3 Diese Anschlüsse dienen zum Messstabseinheits-Eingang für die
erste, zweite und dritte Achse
w DC-Eingang Gleichstromeingang
Hinweis
Verwenden Sie immer das spezielle Netzgerät (getrennt erhältlich).
Bei Verwendung eines anderen Netzgerätes kann die Anzeigeeinheit
beschädigt oder eine Funktionsstörung verursacht werden.
e Netzgerätekabelklemme Dient zur Sicherung des Netzgerätekabels.
r Erdungsklemme Hinweis
Verwenden Sie den mitgelieferten Erdleiter bei der Einrichtung der
Anzeigeeinheit, und verbinden Sie diese Klemme immer mit der
Maschine, die Sie einrichten.
t Eingangsanschluss für Fernrückstellung Dient zur Ausführung der gleichen Funktionen wie die Taste RESET
über ein externes Signal.
y Messtaster-Eingang (nur Modell LH71A) Dient bei Anschluss des Messtasters (getrennt erhältlich) zur
Einstellung des Bezugspunkts.
